Forfatter: Myconds tekniske afdeling
Sikring af et optimalt mikroklima i museums- og arkivlokaler er en kritisk vigtig opgave for bevaring af kulturværdier. Luftaffugtningssystemer er et nøgleelement i at skabe de nødvendige betingelser for langtidsopbevaring af genstande af forskellige typer. I denne artikel gennemgår vi den ingeniørmæssige tilgang til projektering af sådanne systemer, fra normative krav til praktiske aspekter ved implementering.
Normative krav til mikroklima i museums- og arkivlokaler
Forskellige typer genstande kræver specifikke temperatur- og fugtighedsregimer for optimal opbevaring. Dokumenter og papir opbevares bedst ved temperatur 18-22°C og relativ luftfugtighed 50-55% RH. For træmøbler anbefales et interval på 18-22°C og 45-55% RH. Metalgenstande (våben, mønter) kræver lavere fugtighed — 35-45% RH ved temperatur 15-20°C. Tekstiler og stoffer opbevares ved 18-20°C og 50-55% RH. Malerier på lærred — 18-22°C og 50-55% RH. Særligt følsomme fotografier og film kræver endnu lavere værdier — 15-18°C og 30-40% RH.
Det generelle normative interval for relativ luftfugtighed for de fleste materialer er 40-55% RH, men for følsomme genstande er de tilladte intervaller betydeligt smallere. Det er kritisk vigtigt at opretholde stabile forhold: døgnvariationer i temperatur må ikke overstige 2-3°C, og i fugtighed — 5-7% RH, for at undgå termiske deformationer og mekaniske skader.
Hastigheden for ændring af parametre ved sæsonregulering er også begrænset — højst 3-5% RH pr. uge. Til fastlæggelse af målparametre anvendes psykrometriske diagrammer, der gør det muligt at definere komfortzonen for forskellige typer genstande.
Særlige forhold i arkivmagasiner sammenlignet med udstillingssale

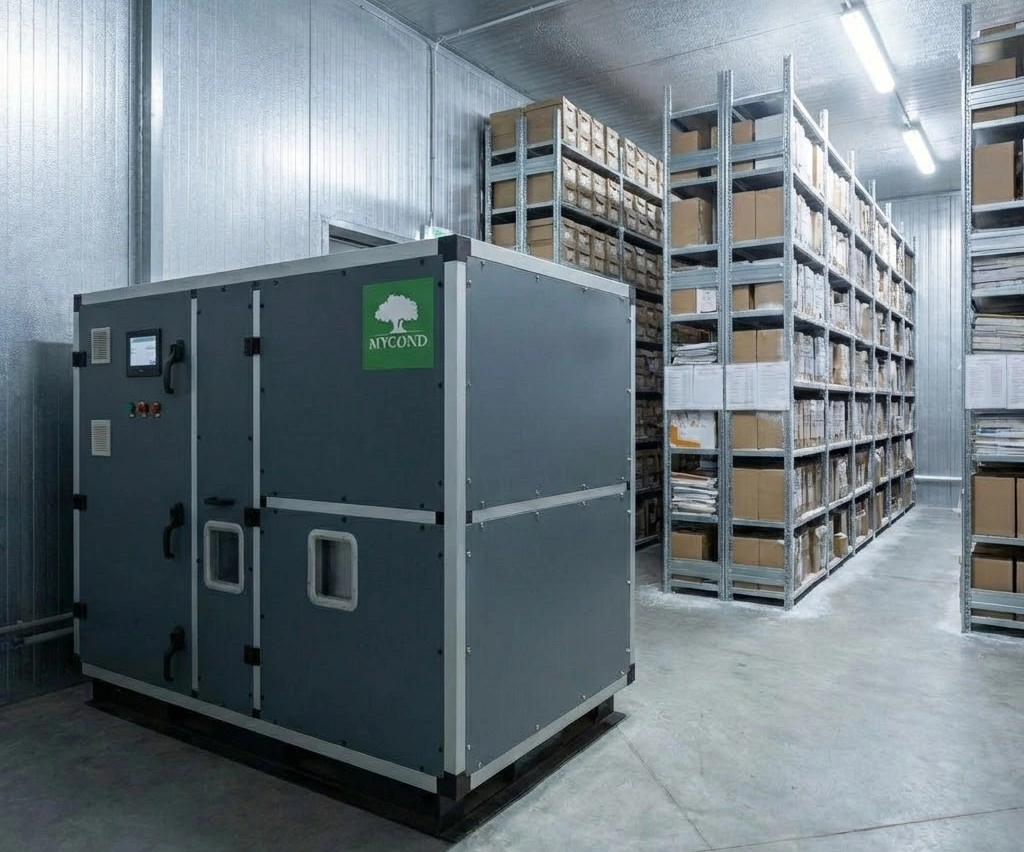

Arkivmagasiner adskiller sig markant fra udstillingssale i driftsmønster. Hvor der i udstillingssale er konstant besøgsaktivitet, er arkivlokaler kendetegnet ved sjældnere adgang, hvilket væsentligt påvirker dimensioneringen af klimaanlæg.
Temperaturregimet i arkiver holdes typisk lavere (15-18°C) sammenlignet med udstillingssale, hvilket bremser materialernes nedbrydningsprocesser. Kravene til fugtighed for arkivdokumenter er også anderledes — typisk 40-50% RH. Fraværet af en konstant strøm af besøgende i arkiver forenkler beregningen af rummets fugtighedsbalance.
For arkivmagasiner stilles der højere krav til stabilitet i mikroklimaparametre — tilladte fugtighedsudsving må ikke overstige ±3% RH. For affugtningssystemer i arkivmagasiner er redundans obligatorisk på grund af dokumenternes unikke karakter.
Indfiltration spiller en vigtig rolle — arkivlokaler kræver bedre tæthed, især hvis de er placeret i kældre med forhøjet fugtighed. Ved temperaturer under 15°C er adsorptionssystemer til affugtning mest effektive for kolde arkiver.
Komponenter i et museumsrums fugtighedsbalance
Beregning af fugtighedsbalancen i et museumsrum omfatter flere nøglekomponenter. Den primære er infiltration — tilførsel af fugt gennem klimaskærmen, vinduer, døre, samlinger og sprækker. Problemet med infiltration er særligt tydeligt i historiske bygninger med mangelfuld tætning.
Metoden til beregning af infiltration er baseret på at bestemme forskellen i fugtindhold mellem udendørs og indendørs luft under hensyntagen til rummets luftskifte. Den anden vigtige komponent er fugtfrigivelse fra besøgende, som beregnes ud fra antal personer, deres opholdstid (typisk 30-90 minutter) og aktivitetsniveau.
Specifik fugtfrigivelse fra en voksen person udgør 40-80 g/time afhængigt af aktivitet og rumtemperatur. En væsentlig faktor er også fugtudveksling med genstandene — hygroskopiske materialer (træ, papir, tekstil) kan absorbere fugt ved forhøjet luftfugtighed (sorption) eller afgive den ved faldende fugtighed (desorption).
Valg af affugtningssystemtype til museumsforhold
Valget af det optimale affugtningssystem til museumsforhold bestemmes af flere kriterier: rumtemperatur, mål-fugtighed og krav til energieffektivitet. Der findes to hovedtyper af systemer: kondensations- og adsorptionssystemer.
Kondensationsaffugtning er baseret på at køle luften under dugpunktet, kondensere fugten og efterfølgende opvarme luften. Effektiviteten af kondensationssystemer falder kraftigt ved temperaturer under 15°C, og ved temperaturer under 5°C kan varmeveksleren ise til. Ved normale temperaturer har disse systemer dog høj energieffektivitet med en virkningsgrad (COP) på 2-4 og relativt lave omkostninger.

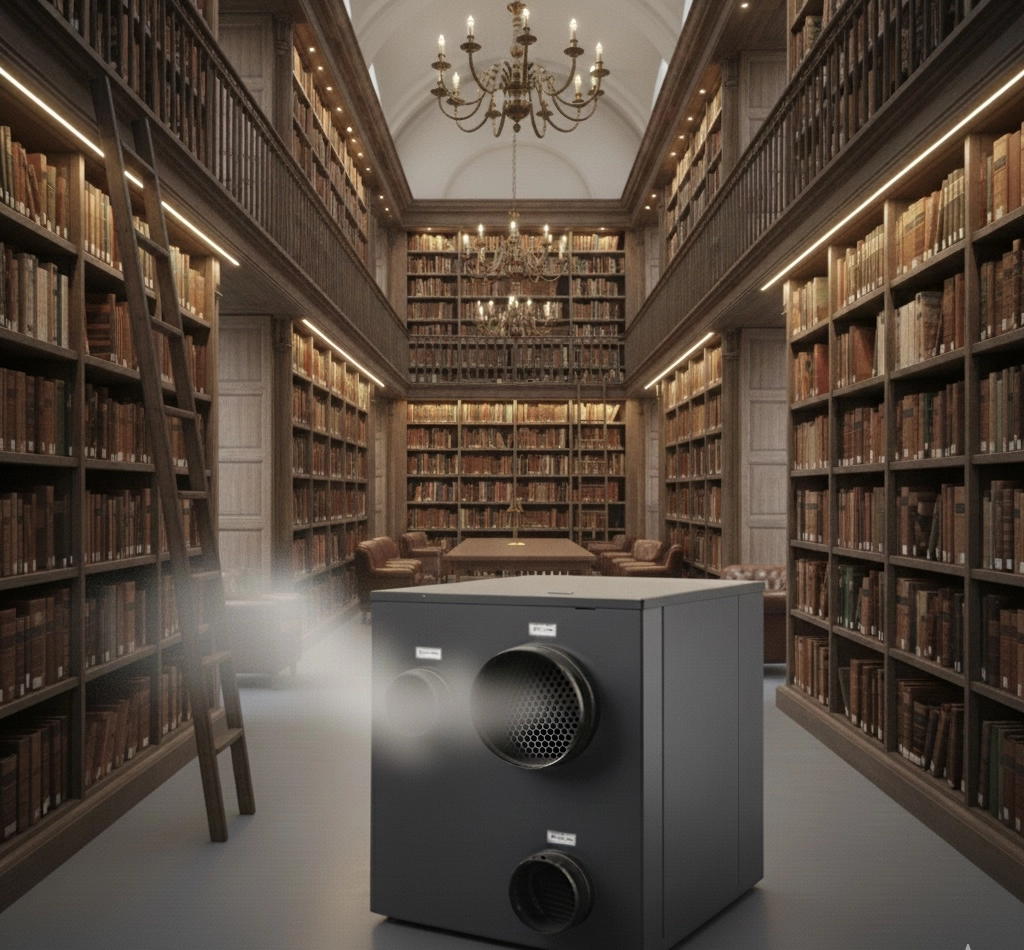

Adsorptionsaffugtning fungerer ved, at en særlig adsorbent optager fugt, hvorefter den regenereres med opvarmet luft. Sådanne systemer er effektive til kolde arkiver med temperatur under 15°C og til lokaler, hvor der skal opretholdes meget lav relativ fugtighed (under 35% RH). Den stabile kapacitet for adsorptionsaffugtere er uafhængig af temperatur, men energiforbruget er højere (COP 0,5-1,5).
Ved projektering af affugtningssystemet er det vigtigt at vælge mellem autonome affugtere og et centraliseret system. For lokaler med volumen op til 500-1000 m³ er det hensigtsmæssigt at bruge autonome enheder, der giver enkel installation, præcis zonering og redundans. Centraliserede systemer har fordele ved service, mulighed for varmegenvinding og integration med bygningsstyring (BMS).
Beregning af affugtningssystemets kapacitet
For korrekt beregning af affugtningssystemets kapacitet er det nødvendigt at bestemme massekapaciteten for fjernet fugt i enhederne kg/time eller l/døgn (1 liter vand svarer til 1 kg). Beregningen er baseret på analyse af rummets fugtighedsbalance, som omfatter summen af alle fugttilførsler.
Formlen for kapacitetsberegning kan beskrives således: kapaciteten er lig summen af alle fugt-tilførsler, inklusiv infiltration, fugt fra besøgende, ventilation og andre kilder. Samtidig skal systemets driftsmønster tages i betragtning — kontinuerlig (24/7) for arkiver eller periodisk for udstillingssale.
En vigtig faktor er en kapacitets-sikkerhedsfaktor, som normalt er 1,15-1,25. Denne faktor kompenserer for uforudsete forhold, ujævn belastning og mulig reduktion i ydeevne over tid. En sådan margin er berettiget i lyset af besøgstoppe, døråbninger og sæsonmæssige maksimum i fugtighed.
Til kontrolberegning anvendes et psykrometrisk diagram: den indledende lufttilstand (temperatur og fugtighed) bestemmes, sluttilstanden efter affugtning (med mål-fugtighed) findes, der kontrolleres, om forskellen i fugtindhold svarer til den beregnede kapacitet, og det bekræftes, at de ønskede parametre kan opnås ved den givne temperatur.
Rummets varmebalance ved drift af affugtningssystemet
Når affugtningssystemet er i drift, tilføres der en betydelig mængde varme til rummet. Under kondensation af fugt frigives fordampningsvarme, som er omkring 2500 kJ/kg fugt (0,7 kWh/kg). Varmebelastningen fra kondensation beregnes som produktet af affugtningskapaciteten og den specifikke fordampningsvarme.
Yderligere varmetilførsel skabes af kompressoren i en kondensationsaffugter, hvis elektriske effekt fuldstændigt omdannes til varme. I adsorptionsaffugtere er varmetilførslen forbundet med varmelegemet til regenerering af adsorbenten, hvoraf en del af varmen overføres til rumluften.
Det er også nødvendigt at tage højde for varmetilførsel fra besøgende (80-120 W pr. person afhængigt af aktivitet), belysning (armaturernes effekt omdannes fuldstændigt til varme) og gennem klimaskærmen (især i sommerperioden).
Placering af udstyr og organisering af luftfordeling

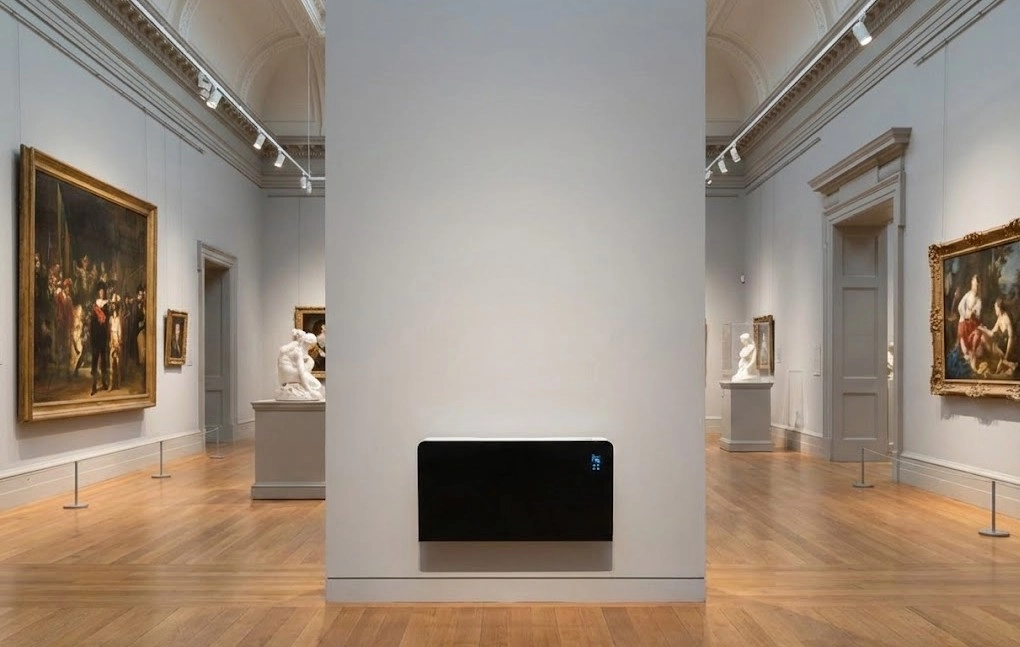

Korrekt placering af affugtningsudstyr i museet og organisering af luftfordelingen påvirker direkte systemets effektivitet. Affugteren skal installeres med henblik på at sikre fri luftcirkulation, god adgang for service og minimalt støjniveau for besøgende.
Afstanden fra affugteren til vægge og andre forhindringer bør være mindst 0,5-1,0 m for at sikre fri adgang af luft til indsugningsåbningen. Autonome enheder installeres normalt på gulvet, mens centraliserede systemer kan have underloftsplacering.
Særlig opmærksomhed bør rettes mod organisering af luftcirkulationen i rummet for at undgå døde zoner og sikre jævn fordeling af den affugtede luft. Typiske placeringsfejl er at installere affugteren i et hjørne uden tilstrækkelig luftcirkulation eller bag en skillevæg, der blokerer luftstrømmen.
Temperatur- og fugtsensorer skal placeres i niveau med genstandene, normalt i en højde på 1,0-1,5 m over gulvet, i en zone med stabile parametre, væk fra døre og vinduer. Antallet af kontrolpunkter bestemmes af rummets størrelse — minimum én sensor pr. 100-150 m², med ekstra punkter for kritiske magasiner.
Styrings- og overvågningssystemer for mikroklimaparametre
Valget af temperatur- og fugtsensorer til museumsforhold skal sikre målenøjagtighed ±2% RH, et bredt måleområde og stabile aflæsninger. Årlig kalibrering anbefales, og for kritiske anvendelser — regelmæssig verifikation med referenceinstrumenter.
Systemer til dataopsamling og -arkivering skal muliggøre registrering af parametre med interval på 10-30 minutter og lagring af målehistorik i årevis. Algoritmer til styring af affugtningssystemet kan være simple med hysterese (tænding ved overskridelse af øvre grænse, slukning ved nået nedre grænse) eller mere avancerede med PID-regulering for mere præcis opretholdelse af parametre (±1-2% RH).
Bredden af hysterese er normalt 3-5% RH, hvilket gør det muligt at undgå hyppige koblinger og udstyrs-slid. Moderne overvågningssystemer integreres med bygningens BMS og muliggør fjernovervågning, alarmmeddelelser og analyse af trend i parameterændringer.
Visualisering af data i form af grafer for temperatur- og fugtighedsændringer over døgn, uge eller sæson hjælper med at identificere anomalier i systemets drift. Alarmsystemet meddeler overskridelse af tilladte grænser, udstyrsfejl eller overfyldt kondensatbeholder.
Ofte stillede spørgsmål
Hvad er mål-intervallet for relativ fugtighed for forskellige typer genstande, og hvorfor er det umuligt at sætte én værdi for hele museet?
Forskellige materialer har forskellige optimale intervaller: metal kræver 35-45% RH for at forebygge korrosion, træ — 45-55% RH for at undgå revnedannelse, papir — 50-55% RH for at bevare fiberelasticitet. Én fælles fugtighedsværdi kan ikke fastsættes på grund af modstridende krav. Løsningen er zonering af lokalerne efter genstandstyper med separate reguleringssystemer for hver zone.
Hvordan tager man præcist højde for fugtfrigivelse fra besøgende ved beregning af affugtningskapacitet?
Metoden indebærer at bestemme gennemsnitligt antal besøgende pr. time baseret på statistik eller projekterede data, multipliceret med deres opholdstid i salen (typisk 0,5-1,5 timer) og specifik fugtfrigivelse (40-80 g/time pr. person afhængigt af temperatur og aktivitet). For eksempel vil den samlede fugtfrigivelse for 50 personer med 1 times ophold og 60 g/time være 3 kg/time.
Hvorfor er kondensationsaffugtere ineffektive i kolde arkivmagasiner, og hvornår er adsorptionssystemer obligatoriske?
Ved temperaturer under 15°C falder kondensationsaffugteres kapacitet markant på grund af lavere mætningstryk, og under 5°C sker der tilisning af fordamperen. Adsorptionssystemer sikrer stabil kapacitet ved enhver temperatur takket være den fysikokemiske proces med fugtabsorption. En grænse anses at være en konstant temperatur under 12-15°C, hvor adsorptionssystemers fordel bliver tydelig.
Konklusion
Projektering af affugtningssystemer til museer og arkiver kræver en helhedsorienteret tilgang, der omfatter analyse af normative krav, detaljeret beregning af fugt- og varmebalance samt zonering efter genstandstyper. Valget mellem kondensations- og adsorptionssystem er kritisk afhængigt af rumtemperaturen, med en grænse på 12-15°C, under hvilken effektiviteten af kondensationssystemer falder skarpt.
Kapacitetsberegningen bør baseres på en detaljeret analyse af alle komponenter i fugtbalancen: infiltration, fugtfrigivelse fra besøgende, ventilation, med obligatorisk anvendelse af en sikkerhedsfaktor på 1,15-1,25. Rummets varmebalance kan ikke ignoreres, da fordampningsvarme og kompressorens arbejde skaber en betydelig varmebelastning, der kræver koordinering med klimaanlæg.
Typiske projekteringsfejl er forkert valg af systemtype, undervurdering af fugt fra besøgende, ignorering af infiltration samt manglende zonering og redundans. Udstyrsplacering og organisering af luftfordeling påvirker direkte systemets effektivitet, ligesom korrekt placering af sensorer og korrekt regulering.
Resultaterne af implementering af effektive affugtningssystemer bekræfter deres effektivitet — stabilisering af relativ fugtighed inden for ±3-5% RH i stedet for udsving på ±10-15% RH samt 2-3 gange lavere aldringshastighed for genstande. Projekterende ingeniører anbefales at følge en sekvens: fastlæggelse af målparametre, verifikation af resultater, feltmålinger, vurdering af alternative tekniske løsninger og obligatorisk redundans for kritiske systemer.
