Forfatter: Myconds tekniske afdeling
Den mest almindelige fejl ved design af luftaffugtningssystemer er at fokusere udelukkende på det mekaniske udstyr og ignorere arkitektoniske forhold samt drifts- og ledelsesmæssige beslutninger. Netop disse faktorer har ofte en kritisk indflydelse på systemets fugtbelastning. En professionel tilgang til design af et affugtningssystem kræver en helhedsorienteret metodologi, der tager højde for alle fugtkilder, projektets mål og den økonomiske effektivitet gennem hele systemets livscyklus.
Første trin: Definition af projektets mål
Hvorfor det er kritisk vigtigt
Uden en klar forståelse af den grundlæggende årsag til behovet for fugtstyring er det umuligt at træffe de rigtige beslutninger om kontrolnøjagtighed, udstyrsvalg og budget. Fejl på dette trin i designet af et affugtningssystem fører til ineffektive eller endda ubrugelige løsninger.
Praktisk eksempel: forskellige mål — forskellige løsninger
Tilfælde 1: Lagring af majs kræver blot at holde fugtigheden under 60 % RH uden kondensation. Her er en så enkel løsning som muligt med en basal controller passende.
Tilfælde 2: Produktion af lithiumbatterier, hvor lithium reagerer med vanddamp og frigiver eksplosiv hydrogen allerede ved 2 % RH. I dette tilfælde er en controller med nøjagtighed ±5 % RH helt uacceptabel; der kræves specialiseret udstyr med højpræcis styring uanset omkostningerne.
Reelt eksempel på fejlslagent design
På et militært ammunitionslager lød kravet i specifikationen: "oprethold maksimalt 40 % RH". Systemet opfyldte dette krav, men ammunitionen korroderede alligevel. Årsagen viste sig at være kondens på det metalbeklædte tag, som om natten blev afkølet under dugpunktet. Havde målet været formuleret som "forebyg korrosion af ammunition", ville ingeniøren have fokuseret på kondensation på kolde overflader.
Praktiske anbefalinger
Ved at besvare spørgsmålene: hvilket grundlæggende problem skal løses; hvilke konsekvenser har utilstrækkelig fugtstyring; findes der alternative årsager til problemet udover høj fugt; og hvor kritiske er afvigelser fra de specificerede parametre — lægger du et solidt fundament for hele projektet.
Andet trin: Fastlæggelse af styringsniveauer og tolerancer
Definition af absolut fugtighed
En typisk fejl er kun at specificere i % RH uden angivelse af temperatur. For eksempel svarer 30 % RH ved 21 °C til 4,6 g/kg, mens 30 % RH ved 10 °C kun er 2,3 g/kg. Guldreglen: Angiv altid fugt i absolutte enheder (g/kg eller dugpunkt), eller angiv RH sammen med temperaturinterval.
Eksempel fra farmaceutisk produktion: tablettering kræver 10 % RH ved 21 °C. Ved temperaturudsving på ±1,5 °C varierer den absolutte fugtighed fra 1,4 g/kg ved 19,5 °C til 1,7 g/kg ved 22,5 °C. En fornuftig løsning er at styre på dugpunkt -7 °C (1,6 g/kg), uafhængigt af temperaturudsving.
Interne vs. eksterne forhold
Design af affugtningssystemer kræver en klar definition af to sæt dimensionerende forhold: interne (målte) og eksterne (grænsebetingelser). Pålideligheden og økonomien i løsningen afhænger af præcisionen i denne definition.
Valg af dimensionerende udeforhold
ASHRAE tilbyder for Europa tre sikringsniveauer: 0,4 % (overskrides 35 timer om året), 1,0 % (88 timer) og 2,0 % (175 timer). For Wien er for eksempel det ekstreme dugpunkt ved 1,0 % sikring +16 °C ved en temperatur på +30 °C.
For farmaceutisk produktion med nedetid over €40.000 pr. døgn anvendes 0,4 % sikring, mens et lager med lav kritikalitet kan nøjes med 2,0 %.
Fastlæggelse af tolerancer
Brede tolerancer (±3–5 % RH eller ±1,5 °C dugpunkt) muliggør enklere og billigere systemer. Snævre tolerancer (±1 % RH eller ±0,5 °C dugpunkt) kræver højpræcise sensorer, mere komplekse styringsalgoritmer, udstyrsredundans og øger prisen på affugtningssystemet markant.
Tredje trin: Beregning af fugtbelastninger
Hovedkilder til fugt
Ved beregning af fugtbelastning skal der tages højde for: fugtindtrængning gennem klimaskærmen, fordampning fra mennesker, desorption fra materialer og produkter, fordampning fra åbne overflader, forbrændingsprodukter, infiltration gennem utætheder, samt fugtindhold i indblæsningsluften.
Formler for beregning af de primære belastninger
Indtrængning gennem vægge: W = A × μ × Δpᵥ. For en betonvæg på 200 mm med dampspærrende maling (μ = 0,054 g/(m²·h·Pa)), fugtdifference 16–4 g/kg og areal 100 m²: Δpᵥ = 12 × 133 = 1596 Pa, W = 100 × 0,054 × 1596 = 8,6 g/h — dette er ubetydeligt sammenlignet med andre kilder.
Fugtafgivelse fra mennesker: W = n × wₚ. Typiske værdier wₚ: stillesiddende arbejde 40–50 g/h, let fysisk 90–120 g/h, tung fysisk 150–200 g/h.
Infiltration gennem åbne døre: W = ρ × V × n × t × (wₑₓₜ - wᵢₙₜ). For en dør 2×2,5 m (V = 10 m³) med 15 åbninger i timen á 30 sekunder, udendørs fugtindhold 16 g/kg og indendørs 4 g/kg: W = 1,2 × 10 × 15 × 0,0083 × 12 = 18 g/h. Hvis døren er åben i 3 minutter: W = 108 g/h. Åbningstiden påvirker belastningen kritisk — en reduktion fra 3 til 0,5 minut mindsker den 6 gange.
Fugt i indblæsningsluft: W = Q × ρ × (wₑₓₜ - wᵢₙₜ). Ved ventilation 400 m³/h: W = 400 × 1,2 × 12 = 5760 g/h = 5,76 kg/h. Dette er normalt den største belastning i affugtningssystemer.
Praktisk eksempel: kølelager
Lager på 75×23×4,3 m, indendørs forhold +2 °C med dugpunkt -9 °C (2,0 g/kg), udendørs +28 °C med dugpunkt +16 °C (11,4 g/kg), to porte 3×3 m, 15 læsninger i timen, åbningstid 1 min. Beregning: indtrængning gennem vægge ~100 g/h, infiltration gennem porte V = 18 m³, W = 1,2 × 18 × 15 × (1/60) × 9,4 = 61 g/h. Hvis portene er åbne i 3 minutter, bliver belastningen 152 g/h. At reducere åbningstiden fra 3 til 1 minut sænker belastningen med 60 %, hvilket muliggør brug af et affugtningssystem med halv kapacitet.
Fjerde trin: Valg af udstyr
Valg af systemtype

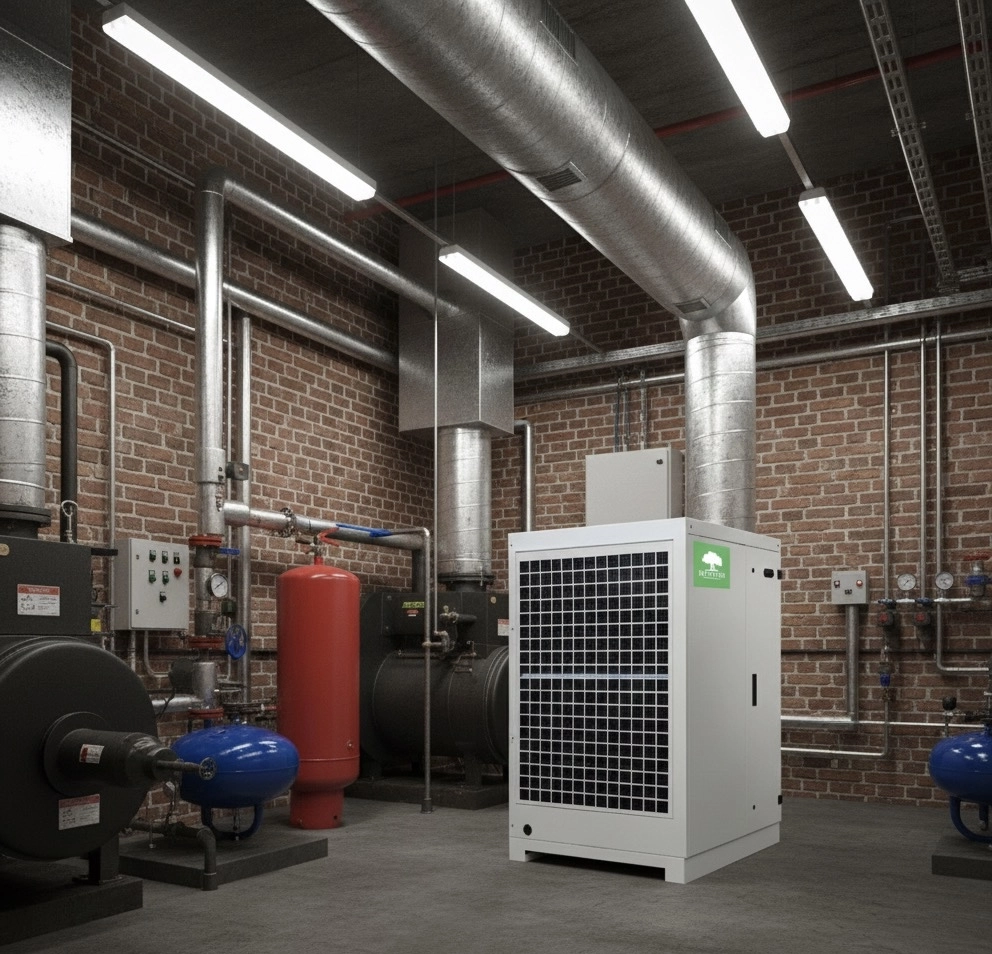

Køletekniske affugtningssystemer er effektive ved temperaturer over 15 °C og høj luftfugtighed. Deres praktiske grænse er et dugpunkt på +4…+7 °C (lavere giver isdannelse af kondens på fordamperen).

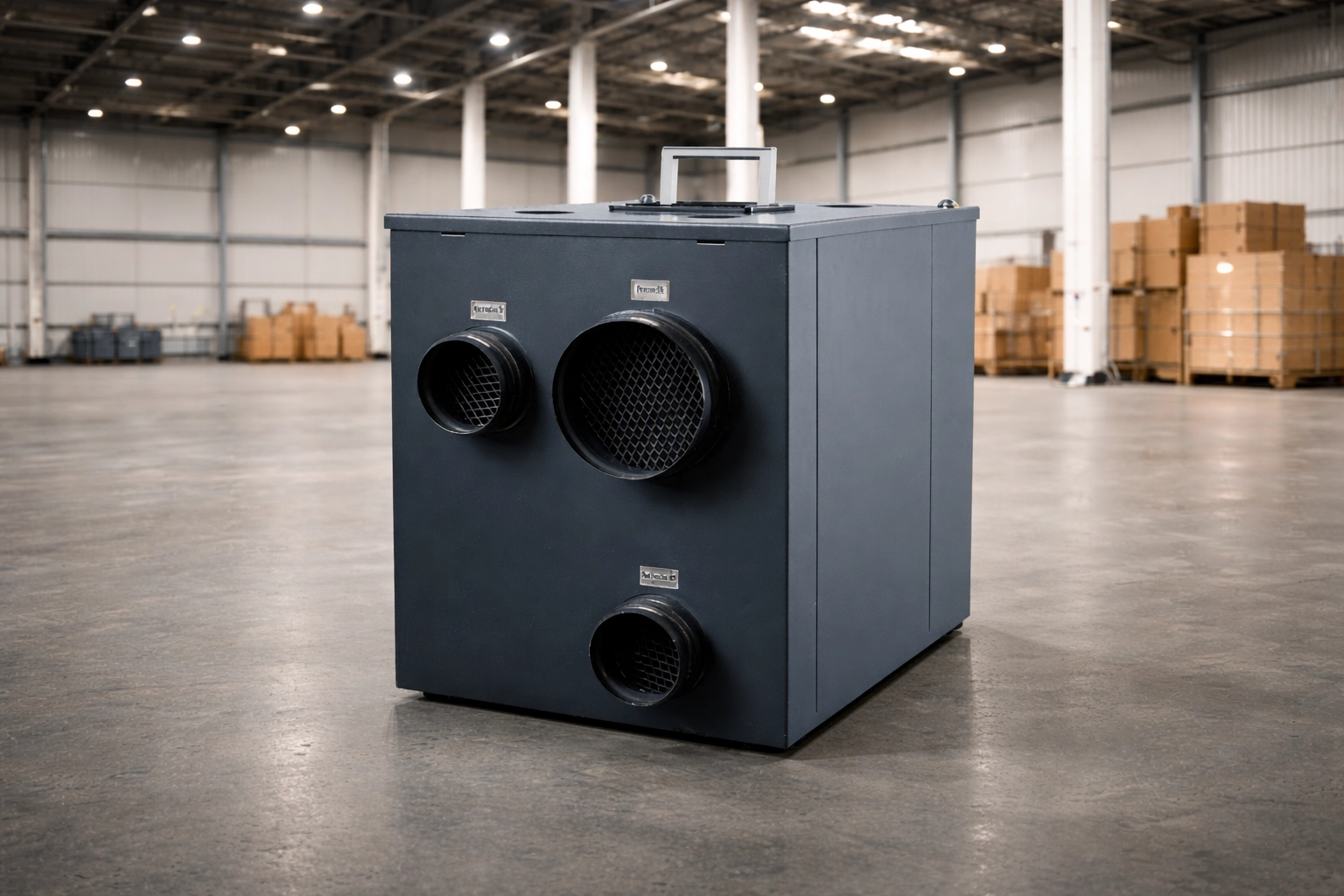

Desiccant (adsorptions-) systemer er effektive ved lave dugpunkter under +5 °C, fungerer ved alle temperaturer og kan opnå dugpunkter på -40 °C og derunder.
Kombinerede systemer
En optimal løsning er forkøling af luften fra +16 °C til +7 °C med et køleanlæg og derefter affugtning med desiccant fra +7 °C til -7 °C. Fordele: hvert system arbejder i sit optimale område, og det samlede energiforbrug reduceres med 30–40 % sammenlignet med udelukkende desiccant.
Beregning af nødvendigt tørreluftflow
Formel: Q = W / [ρ × (wᵣₑₜᵤᵣₙ - wₛᵤₚₚₗᵧ)]. For eksempel, ved en fugtbelastning på 200 g/h, krav om 4 g/kg og en affugter, der kan levere luft med 0,7 g/kg: Q = 200 / [1,2 × 3,3] = 50,5 m³/h.
Valg af affugterkapacitet
Nøgleparametre for en desiccant-affugter: optimal lufthastighed gennem desiccant 400–600 m/min; regenerationstemperatur 120–250 °C; forhold proces/regeneration 3:1 til 5:1. Udgangsdugpunkt afhænger af hastighed og temperatur: ved 400 m/min og 190 °C opnås -15 °C, ved 250 °C — -25 °C; ved 600 m/min og 190 °C — -10 °C, ved 250 °C — -18 °C.
Beregning af varmebelastning
Adsorption frigiver varme: Q = W × (hᵥ + Δhₐ), hvor hᵥ = 2500 kJ/kg, Δhₐ ≈ 200 kJ/kg. Ved fjernelse af 5 kg/h fugt: Q = (5/3600) × 2700 × 1000 = 3750 W = 3,75 kW. Denne varme skal fjernes af kølesystemet.
Femte trin: Styresystem
Grundlæggende styringsprincipper
Styringen af affugteren skal sikre opretholdelse af de specificerede parametre, modulere effekten ved varierende belastninger, minimere energiforbruget og beskytte udstyret mod nødsituationer.

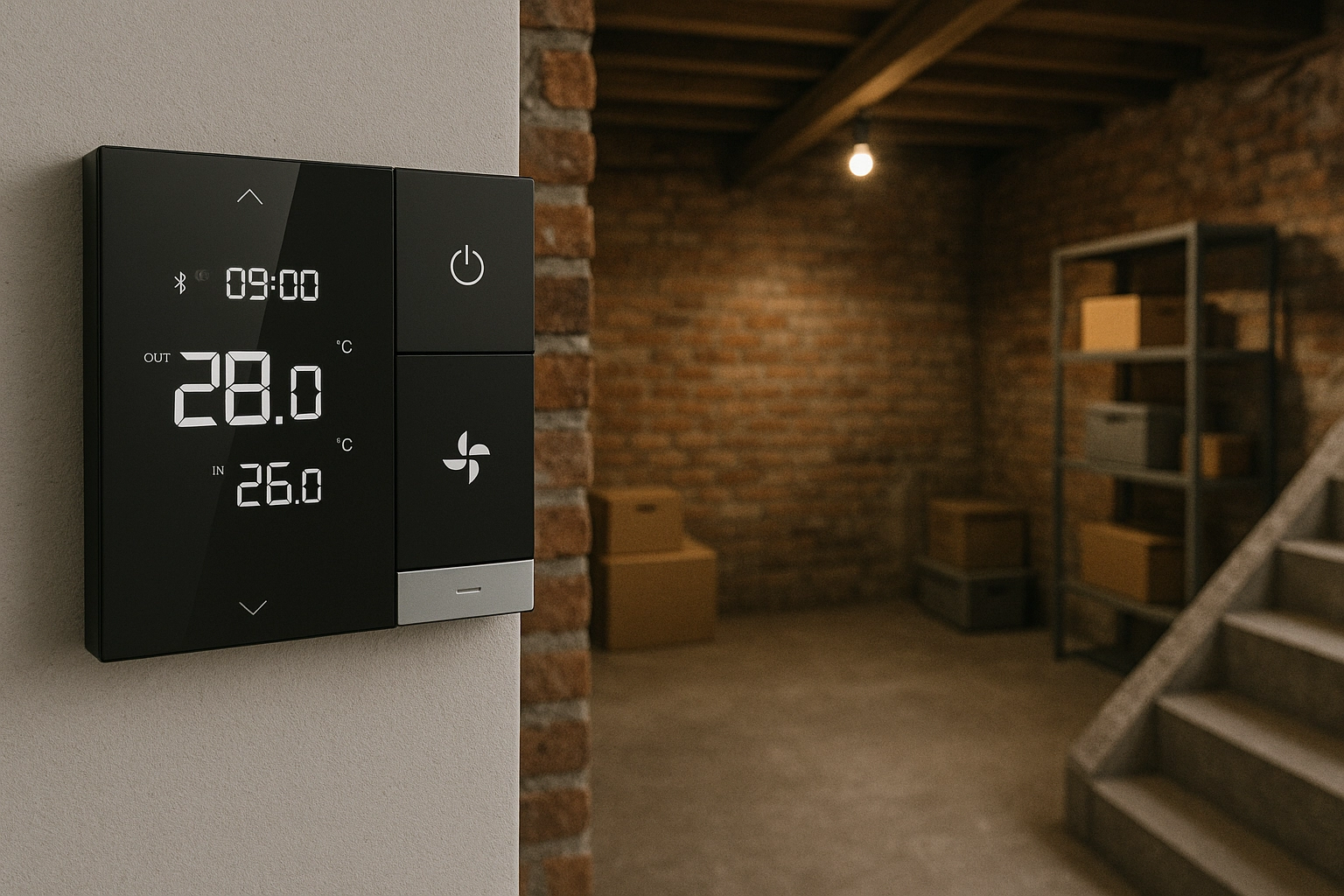

Typer af fugtregulatorer
On/off-hygrostat med nøjagtighed ±3–5 % RH til ikke-kritiske rum; dugpunktscontroller med nøjagtighed ±0,5–1,0 °C, uafhængig af lufttemperatur og anbefalet til dugpunkter under +5 °C; PID-regulator med modulation, nøjagtighed ±1 % RH eller ±0,3 °C dugpunkt, nødvendig til kritiske anvendelser.
Modulation af effekt for desiccant-affugter
Der bruges to hovedmetoder: bypass af procesluft (simpelt og billigt, men regenereringsenergien reduceres ikke, effektiv kapacitet Qₑff = Qₘₐₓ × (1-k)); modulation af regenereringstemperaturen (sensor overvåger 120–130 °C ved udløb fra regenerationssektoren; ved faldende belastning stiger temperaturen og signalerer behov for at reducere varmeeffekten, besparelse ΔE = Pₙₒₘ × (1 - Tₐcₜᵤₐₗ/Tₙₒₘ) × τ).
Placering af sensorer
Kritiske regler: sensoren skal placeres i en zone med god luftblanding; minimum 3 m fra udblæsningsriste; højde 1,5–2 m over gulv; undgå lokale fugtkilder og områder med ekstreme temperaturer. For multizonede rum installeres flere sensorer parallelt, og systemet reagerer på den højeste værdi.
Beskyttelse mod kondens
Der bruges overfladedugpunktsensorer med princippet: hvis Tₛᵤᵣfₐcₑ Tdₑw + ΔT → aktiver affugtning, hvor ΔT = 2–3 °C er sikkerhedsmarginen.
Optimering af systemet for at minimere omkostninger
Reduktion af anlægsomkostninger
Hovedindsatser: minimér fugtbelastninger via tætning af bygningen (tilbagebetaling 3–12 måneder), styring af døråbninger, installation af lufttæpper eller sluser; optimer styringsniveauer — hver grads sænkning af dugpunktet øger systemprisen med 8–12 %, så undgå overstrenge krav; brug kombinerede systemer, der giver 20–35 % besparelse sammenlignet med monosystemer.
Reduktion af driftsomkostninger
Nøglemetoder: varmegenvinding fra regenereringen via luft-til-luft varmeveksler, der tilbagefører 60–80 % af energien (Qᵣₑcₒᵥₑᵣᵧ = ṁ × cₚ × (Tₑₓₕₐᵤₛₜ - Tᵢₙₗₑₜ) × η) med typiske besparelser på 15.000–40.000 kWh/år; brug af lavtemperaturenergikilder — kogeneration, geotermiske kilder, spildvarme fra køleanlæg; sæsonoptimering, da udeluften om vinteren ofte er tørrere end indeluften, hvilket giver "gratis affugtning" (free dehumidification) og reducerer belastningen med 40–70 %.
Typiske designfejl
Fejl 1 — undervurdering af infiltration. Et kendt eksempel er et projekt med dimensionerende belastning 3 kg/h, hvor den reelle belastning blev 8 kg/h på grund af uplanlagte portåbninger. Løsning — indregn en sikkerhedsmargin på 25–40 % for produktionslokaler.
Fejl 2 — ignorering af initial udtørring. Nye bygninger indeholder betydelige mængder fugt i konstruktionerne; beton og gips kan afgive 100–500 kg fugt over 2–6 måneder. Løsning — planlæg en intensiv udtørringsfase eller midlertidig ekstra kapacitet.
Fejl 3 — forkert sensorplacering. Der var et tilfælde, hvor en sensor ved affugterens rist viste 5 % RH ved faktiske 35 % RH i arbejdszonen på grund af dårlig luftblanding. Løsning — modellér luftfordelingen eller installer cirkulationsventilatorer.
Konklusioner
Den femtrins metodologi for design af affugtningssystemer muliggør effektive og økonomiske løsninger: et klart mål danner grundlag for alle efterfølgende beslutninger; korrekte styringsniveauer balancerer tekniske krav og omkostninger; en præcis beregning af fugtbelastninger er nøglen til korrekt udstyrsvalg; et optimalt udstyrsvalg tager højde for hele systemets livscyklus; intelligent styring minimerer driftsomkostningerne.
Vigtigt at huske: Et succesfuldt projekt er ikke det mest komplekse system, men det enkleste system, som pålideligt løser opgaven med minimale omkostninger gennem hele levetiden. Den gennemsnitlige tilbagebetalingstid for et veludført affugtningssystem er 1,5 til 4 år.
