Forfatter: Myconds tekniske afdeling
At sikre præcis fugtighedskontrol i testklimakamre er en kompleks ingeniøropgave, især ved et bredt temperaturområde og hurtige skift mellem driftsregimer. Denne artikel belyser nøgleaspekter ved design og beregning af affugtningssystemer, som kan levere stabile luftparametre selv under de mest krævende driftsforhold.
Særlige kendetegn ved testklimakamre som objekter for fugtkontrol
Testklimakamre er specialiseret udstyr, som anvendes til at teste materialer og produkter under kontrollerede miljøparametre. Moderne kamre kan arbejde i et ekstremt bredt temperaturområde: fra -70°C til +180°C, med relativ luftfugtighed fra 10% til 98%, afhængigt af model og anvendelse.
Kravene til nøjagtighed ved opretholdelse af fugtighedsparametre ligger typisk på ±2-3% relativ fugtighed, hvilket er et meget strengt kriterium, især i lyset af hastigheden af regimeskift. Moderne teststandarder kræver ofte overgang mellem kontrolpunkter inden for en begrænset tid, hvilket skaber ekstra belastning på klimaanlægs- og affugtningssystemer.
Det lille arbejdsvolumen i kamrene (typisk fra 0,1 til 10 m³) har en dobbelt virkning: på den ene side reagerer en mindre mængde luft hurtigere på indførte ændringer, på den anden side opstår der ved hurtige parameterændringer risiko for uens fordeling af temperatur og fugtighed. Det skal bemærkes, at alle anførte intervaller er vejledende og afhænger af den konkrete kameramodel og de relevante teststandarder.
Procesfysik: sammenhæng mellem temperatur, relativ og absolut fugtighed
Forståelse af psykometriske processer er fundamentalt for design af affugtningssystemer. Når luftens temperatur ændres, ændres dens evne til at holde på fugt, selv hvis det absolutte fugtindhold forbliver uændret. Dette er et af de nøgleprincipper, som ofte ikke tages i betragtning ved projektering af systemer.
Relativ fugtighed (φ) defineres som forholdet mellem vanddampens partialtryk (pв) og mætningsdamptrykket ved den givne temperatur (pн):
$$varphi = frac{p_в}{p_н} cdot 100%$$
Det er vigtigt at forstå, at mætningsdamptrykket stiger kraftigt med stigende temperatur, hvilket medfører fald i den relative fugtighed ved opvarmning af luften uden ændring af det absolutte fugtindhold. Til at illustrere denne proces anvendes Molliers h-d-diagram, som viser, hvordan luftens parametre ændres ved opvarmning, afkøling, affugtning eller befugtning.
Dugpunktet er den temperatur, hvor luften bliver mættet med vanddamp (φ = 100%), og kondensation begynder. Ved kraftige temperaturændringer er det vigtigt at følge ændringen i dugpunktet, da dette direkte påvirker valget af affugtningsmetode.
Afhængigheden af luftens fugtindhold af temperaturen kan beskrives ved Mendelejev–Clapeyron-ligningen under hensyntagen til vanddampens egenskaber:
$$d = 622 cdot frac{varphi cdot p_{н}}{p_{атм} - varphi cdot p_{н}}$$
hvor d – absolut fugtindhold (g/kg tør luft), φ – relativ fugtighed (%), pн – mætningsdamptryk (Pa), pатм – atmosfærisk tryk (Pa).
Tekniske begrænsninger ved kondensationsaffugtning i klimakamre
Kondensationsaffugtere, som fungerer ved at køle luften under dugpunktet og efterfølgende fjerne kondensatet, har en række væsentlige begrænsninger ved anvendelse i klimakamre.
Den centrale udfordring er manglende mulighed for effektiv drift ved temperaturer under kondensatets frysepunkt (typisk under 0...+3°C). Under sådanne forhold fryser fugten på fordamperens overflade og danner et rimlag, som reducerer varmeoverføringens effektivitet og kan føre til fuldstændigt stop af affugtningsprocessen.
Ændringen i kondensationsaffugteres kapacitet er inert på grund af fordamperens termiske inerti og udgør fra 5 til 15 minutter afhængigt af varmevekslerens masse. For dynamiske driftsformer i klimakamre, hvor parameterændringer kan forekomme betydeligt hurtigere, skaber dette væsentlige begrænsninger.
De fleste kondensationssystemer kan ikke opretholde et dugpunkt under +3...+5°C på grund af kølekredsløbets begrænsninger. Sådanne systemers kapacitet afhænger direkte af fordampertemperaturen – jo lavere denne temperatur er, desto mere effektiv fjernelse af fugt, men desto lavere er kølekredsløbets energieffektivitetsfaktor.
Alle anførte temperaturgrænser og tidsintervaller er typiske rettesnore fra ingeniørpraksis og kan variere for specifikke udstyrsmodeller.
Adsorptionsaffugtning: fordele og tekniske udfordringer ved dynamiske regimer

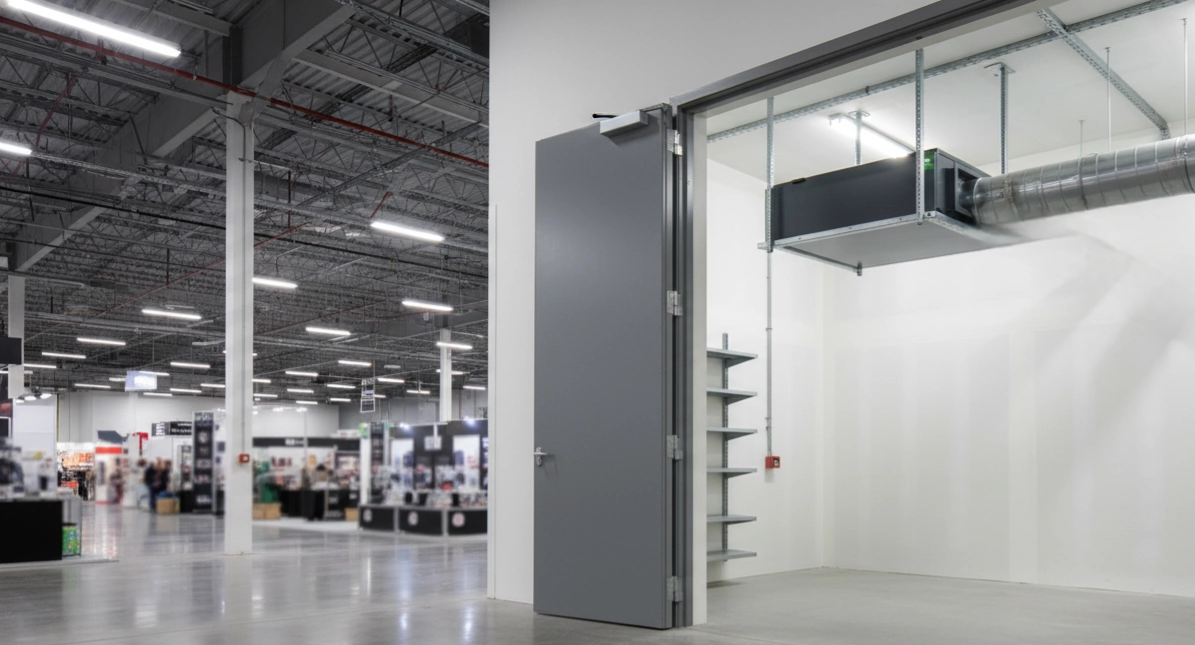

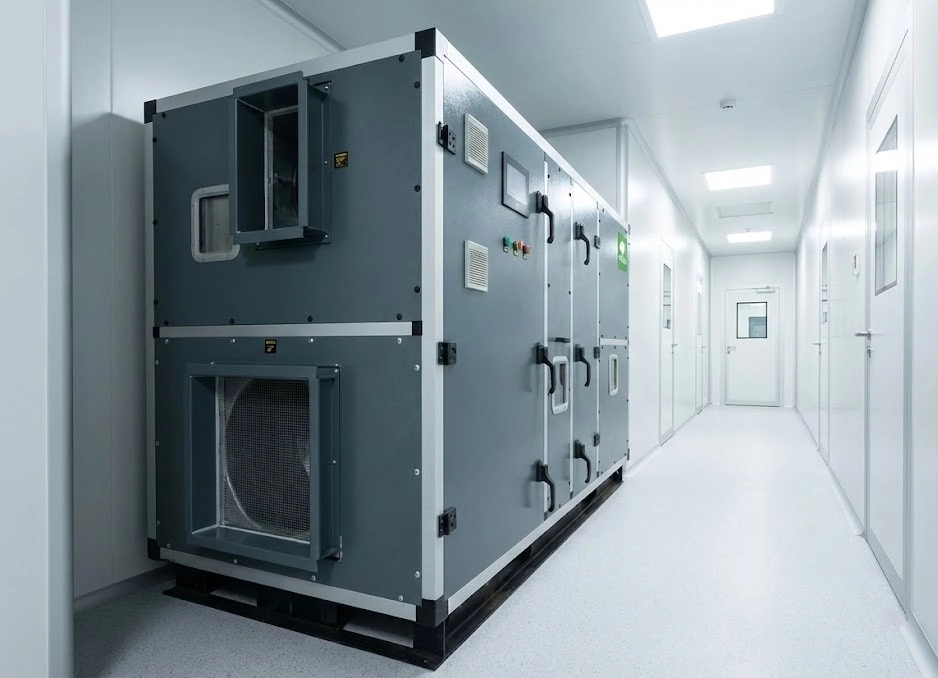

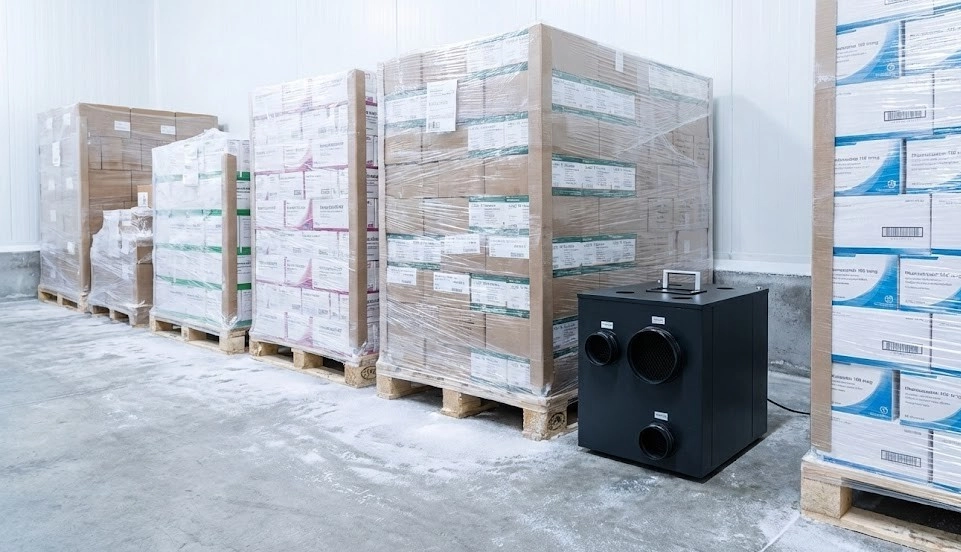

Adsorptionsaffugtere udgør en langt mere fleksibel løsning til klimakamre, især ved et bredt temperaturområde. De kan arbejde effektivt i intervallet fra -70°C til +80°C og levere dugpunkter ned til -70°C ved brug af silicagelbaserede systemer.
Deres funktionsprincip er baseret på optagelse af fugt i faste adsorbenter (desikanter), såsom silicagel, zeolit eller molekylsigter. Disse materialers adsorptive evne afspejles i adsorptionsisotermer – grafer, der viser afhængigheden mellem adsorptionskapacitet og relativ fugtighed ved en given temperatur.
Den centrale udfordring for adsorptionssystemer i dynamiske regimer er desikantens regenereringstid, som ligger fra 20 til 180 minutter afhængigt af adsorbenttype og graden af mætning. Denne proces kræver høje temperaturer – fra 120°C til 180°C, og den adsorptive kapacitet stiger som regel ved højere regenereringstemperatur.
For at sikre en kontinuerlig affugtningsproces anvendes i industrielle systemer roterende adsorptionsaffugtere med løbende regenerering af en del af adsorbenten eller systemer med flere adsorbere, som arbejder skiftevis.
Det skal bemærkes, at konkrete værdier for adsorptionskapacitet og regenereringstid kan variere betydeligt afhængigt af udstyrsproducent og specifikke driftsforhold.
Metode til beregning af affugtningskapacitet for klimakamre
Korrekt beregning af den nødvendige affugtningskapacitet er kritisk for at sikre stabil drift af klimakammeret. Processen starter med at fastlægge fugtbelastningen ved regimeskift, som beregnes ved formlen:
$$Delta W = Delta d cdot V cdot rho$$
hvor ΔW – mængden af fugt, der skal fjernes (g), Δd – forskellen i absolut fugtindhold mellem start- og sluttilstand (g/kg tør luft), V – kammerets volumen (m³), ρ – luftens densitet (kg/m³).
Den nødvendige fugtfjernelseshastighed beregnes under hensyntagen til den fastsatte overgangstid mellem regimer:
$$W_{год} = frac{Delta W}{Delta t} cdot 3600$$
hvor Wгод – affugterens kapacitet (g/time), Δt – overgangstid mellem regimer (s).
Ved valg af affugtningstype anbefales det at følge følgende algoritme:
- Hvis temperaturen > +5°C OG dugpunktet > 0°C, er kondensationsaffugtning mulig
- Hvis temperaturen +5°C ELLER dugpunktet -10°C, er adsorptionsaffugtning nødvendig
- I andre tilfælde anbefales et kombineret system
For dynamiske regimer skal der tages højde for en sikkerhedsfaktor, som typisk ligger fra 1,3 til 1,8 afhængigt af ændringshastigheden af parametrene.
Affugtningssystemets responstid og inertifaktorer
Den samlede responstid for affugtningssystemet er summen af flere inertikomponenter, som skal tages i betragtning ved design:
Den termiske inerti for en kondensationsfordamper afhænger direkte af dens masse og materialets varmekapacitet. Massive varmevekslere kan sikre stabil drift ved mindre parameterudsving, men har længere indkøringstid.
Regenereringstiden for en adsorptionsrotor eller -kassetter bestemmer det minimale arbejdscyklus for adsorptionssystemet. For typiske roterende affugtere udgør en fuld omdrejning af rotoren 5 til 15 minutter, mens denne tid for kassettebaserede systemer kan nå flere timer.
Transportforsinkelsen i luftkanaler beregnes ved formlen:
$$t_{тр} = frac{V_{пов}}{Q_{пов}}$$
hvor tтр – transportforsinkelsestid (s), Vпов – kanalvolumen (m³), Qпов – luftmængde (m³/s).
Fugtsensorers inerti ligger fra 30 sekunder til 3 minutter afhængigt af sensortypen og luftstrømmens hastighed. Kapacitive sensorer har som regel lavere inerti sammenlignet med psykometriske.
Den samlede indkøringstid bestemmes som summen af alle inertikomponenter, hvor de konkrete værdier afhænger af systemets konstruktion og driftsregime.
Kombinerede affugtnings- og bufferingssystemer
For at sikre stabil drift i et bredt temperaturområde og ved hurtige regimeskift anvendes ofte kombinerede affugtningssystemer. Et typisk skema inkluderer seriekobling af en kondensations- og en adsorptionsaffugter, hvor kondensationsblokken fjerner hovedparten af fugten, og adsorptionsenheden leverer det lave dugpunkt.
Nøgleelementet i sådanne systemer er logikken for skift mellem regimer, som kan baseres på kammerets temperatur eller det krævede dugpunkt. For eksempel benytter systemet ved temperaturer over +5°C kondensationsaffugtning som den mere energieffektive løsning, og ved lavere temperaturer skifter det automatisk til adsorptionsdrift.
Buffertanke til konditioneret luft er en effektiv måde at udglatte overgangsprocesser på. De gør det muligt at akkumulere affugtet luft i reserve, som kan bruges under spidsbelastninger eller ved overgang mellem regimer.
Bypass-systemer til præcis dosering af fugt via blanding af affugtet og ikke-affugtet luft giver en glidende regulering af parametrene. En sådan løsning gør det muligt at reagere hurtigt på ændringer uden at skulle ændre selve affugternes kapacitet, som har større inerti.
Typiske ingeniørfejl og misforståelser
Ved design af affugtningssystemer til klimakamre forekommer ofte typiske fejl, som kan føre til en væsentlig forringelse af systemets ydeevne:
Valg af affugter udelukkende efter kammerets volumen uden at tage højde for ændringshastigheden af parametre – en af de mest udbredte fejl, som fører til utilstrækkelig kapacitet i overgangsregimer. Konsekvensen er manglende evne til at opnå de fastsatte parametre inden for den angivne tid eller betydelig oversving.
Anvendelse af kondensationsaffugtning til lavtemperaturkamre, der arbejder under 0°C, hvor kondensat fryser på varmevekslerens overflade. Dette medfører blokeret varmeoverførsel og fuldstændigt tab af systemets affugtningskapacitet.
Ignorering af ændringen i relativ fugtighed ved temperaturændring, selv ved uændret absolut fugtindhold, som er en følge af manglende forståelse for psykometri. Resultatet kan være et system designet med fejlagtige kapacitetsberegninger.
Kapacitetsberegning uden at tage højde for systemets responstid, hvilket fører til oversving. Systemet forsøger at kompensere for den langsomme reaktion ved at øge kapaciteten, hvilket skaber svingninger omkring den ønskede værdi.
Misforståelsen af, at nøjagtighed på ±2% relativ fugtighed kan opnås ved enhver ændringshastighed af temperatur, selvom dette i virkeligheden afhænger af hele systemets inerti. Ved hurtige temperaturændringer er det væsentligt vanskeligere at sikre høj præcision i fugtighedskontrollen.
Konklusioner
Design og beregning af affugtningssystemer til testklimakamre er en kompleks ingeniøropgave, som kræver dyb forståelse af psykometriske processer, termodynamik og driftskarakteristika for forskellige typer affugtningsudstyr.
Valget af affugtningssystem bør baseres på analyse af det operative temperaturområde, det nødvendige dugpunkt og hastigheden af regimeskift. For et bredt temperaturområde er den optimale løsning typisk et kombineret system med mulighed for skift mellem kondensations- og adsorptionsdrift.
Det er kritisk vigtigt at tage alle systemets inertikomponenter i betragtning for at sikre den fastsatte nøjagtighed i dynamiske regimer. Systemets samlede responstid består af termisk inerti, transportforsinkelse og regenereringstid og skal være kortere end den krævede overgangstid mellem regimer.
For hver konkret anvendelse er en individuel beregning nødvendig under hensyntagen til kravene i de relevante teststandarder. Typiske værdier og intervaller, som er anført i denne artikel, er vejledende og bør præciseres for de specifikke driftsforhold.
