Ventilationsenheder med energigenvinding MV***I-W-serien

Ventilationsenheder med energigenvinding fra MYCOND er designet til at give maksimal komfort i rummet ved at konditionere indsugningsluften med varme og fugt, der genvindes fra udblæsningsluften, hvilket reducerer omkostningerne til rumkøling eller -opvarmning betydeligt

Luftstrømningshastighed: 200 ... 3000 m3/t

Ønsker du at købe eller har spørgsmål?

Ventilationsenheder med energigenvinding MV***I-W-serien

Frisklufttilførsel gennem recuperatoren til varmegenvindingstilstand eller direkte til bypass-tilstand.

Samlet ydeevne:

Frisklufttilførsel (200 til 3000^m3/t)
Varmegenvinding: op til 75 %
Fugtgenvinding: op til 65 %
Luftfiltrering og -rensning
Støjsvag og pålidelig drift

Enhederne har et standardfunktionssæt:

Kontrol af ventilatorhastighed
Fire integrerede temperatursensorer
Frysebeskyttelse af varmeveksler
System til fri afkøling
Intelligent system til afrimning af varmeveksler
Kontrol over den eksterne elektriske luftvarmer
Ugentlig timer
Integrerbarhed med et bygningsstyringssystem

* Fås som ekstraudstyr

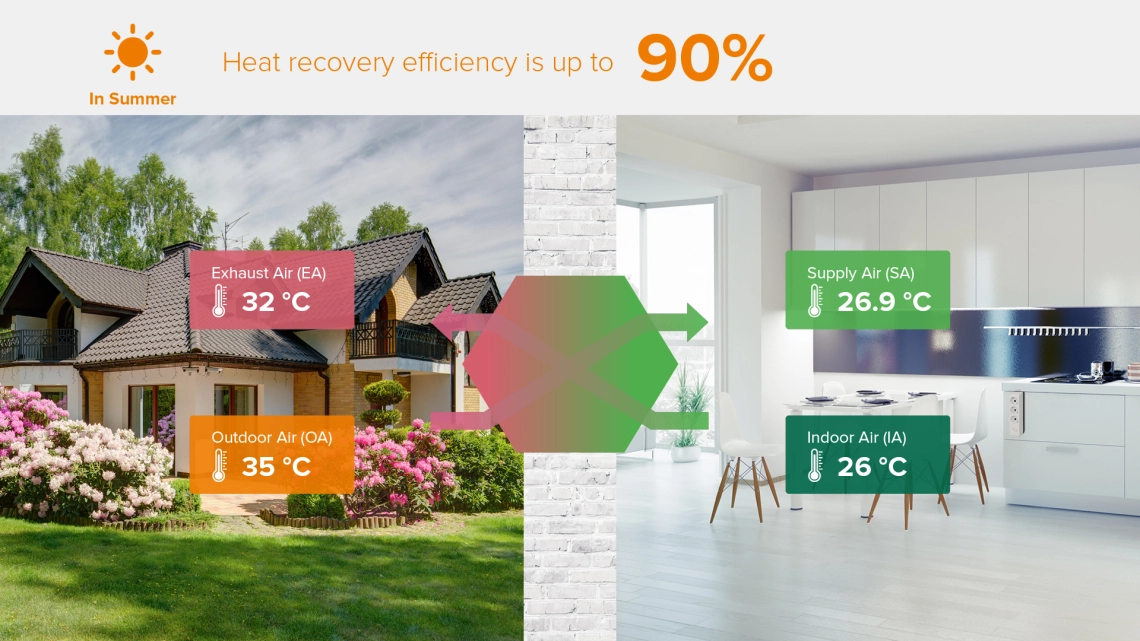

Om sommeren sparer varmegenvindingssystemet strøm på klimaanlægget ved at sende en del af den udendørs varme tilbage.

MyCond MV***I-W sommerventilationssystem med varmegenvinding

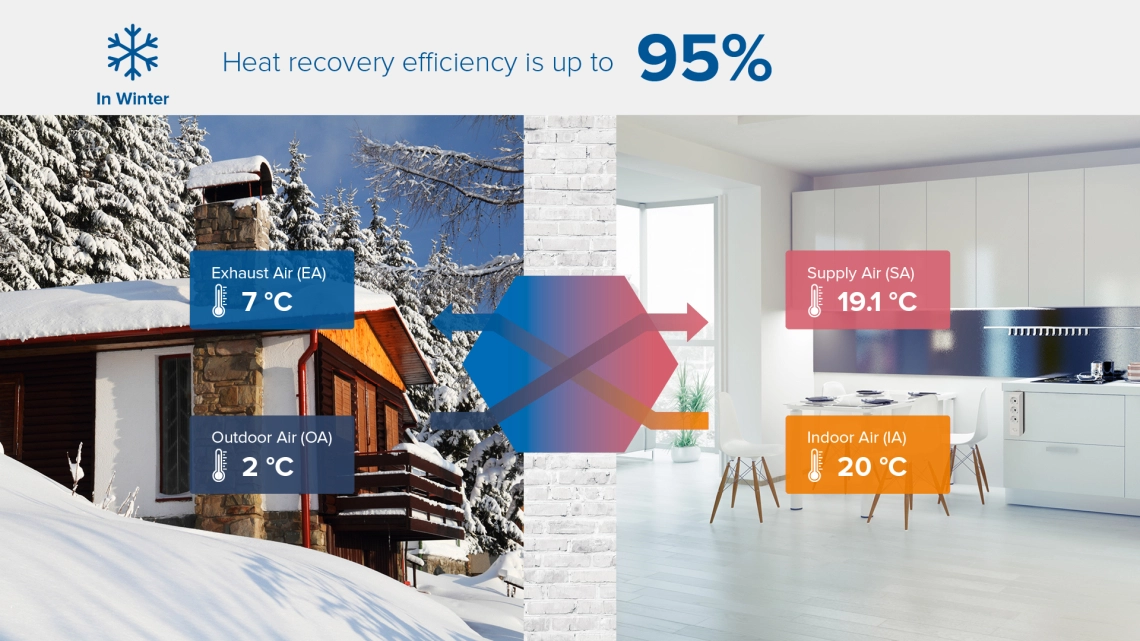

Om vinteren returneres en del af den indendørs varme til rummet, hvilket giver betydelige besparelser på rum- og luftopvarmning.

MyCond MV***I-W vinterventilationssystem med varmegenvinding

Dataene er angivet som reference. Meget afhænger af den indendørs luftfugtighed, den udendørs luftfugtighed, rummets varmeisolering, luftkanalernes varmeisolering og længde osv.

Specifikationer		Enheder	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Luftstrømningshastighed	høj	m³/h	1500	2000	2500	3000
	medium	m³/h	1500	2000	2500	3000
	lav	m³/h	1000	1200	2000	2500
Eksternt tryk	høj medium	Pa Pa	163 135	176 132	200 170	210 180
	lav	Pa	84	1110	140	150
Enthalpi-effektivitet, køling	høj medium	% %	66 66	62 62	61 61	60 60
	lav	%	69	65	64	63
Enthalpi-effektivitet, opvarmning	høj medium	% %	70 70	71 71	70 70	69 69
	lav	%	74	73	72	71
Varmeoverførsel effektivitet	høj medium	% %	71 71	71 71	70 70	70 70
	lav	%	74	74	73	73
Støjniveau	høj medium	dB(A) dB(A)	51 49	53 51	55 52	57 54
	lav	dB(A)	46	49	50	51
Spænding		V	220-240 V / 1Ph / 50 Hz
Strømforbrug		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Driftsstrøm		A	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
Indgangseffekt		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Strømkabel		mm²	3х1,5			3х2,5
Kontrolkabel		mm²	2×0.5
Kontrol, standard			Ja (7-dages ur)
Styring (BMS), Modbus			Ja
Ventilator type			AC-ventilator motor
Ventilatorhastighed (tilluft)			3-trins blæserstyring
Ventilatorhastighed (udblæsningsluft)			3-trins blæserstyring
Omgå			Ja (automatisk inden for et justerbart interval)
Afrimning			Ja (automatisk inden for et justerbart interval)
CO2-kontrol			Ekstra sensor (tænd/sluk-styring inden for et justerbart område)
Fejlalarmudgangs kontakter			Ja
Brandlukning			Ja
Vægt		kg	110	112	130	142
Dimensioner	høj	mm	1250	1250	1524	1624
	medium	mm	1200	1200	1400	1500
	lav	mm	520	520	580	650
Tilslutningskanalens diameter		mm	380х230-400х320		350х273-500х350	398х285-500х350

Mål og dimensioner

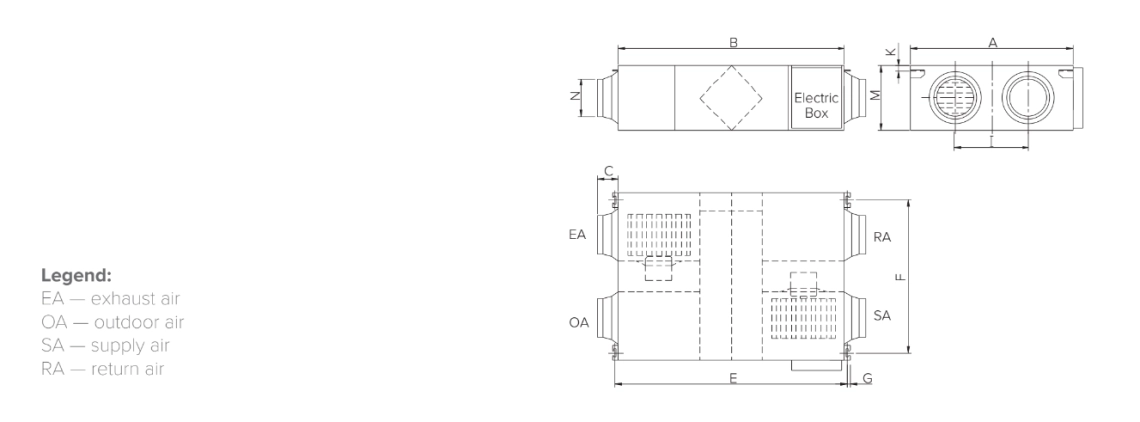

Ventilationsenheder MV200I-W - MV600I-W

Model	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Alle mål er i millimeter.

MyCond MV***I-W Overordnede mål - 1

Målene

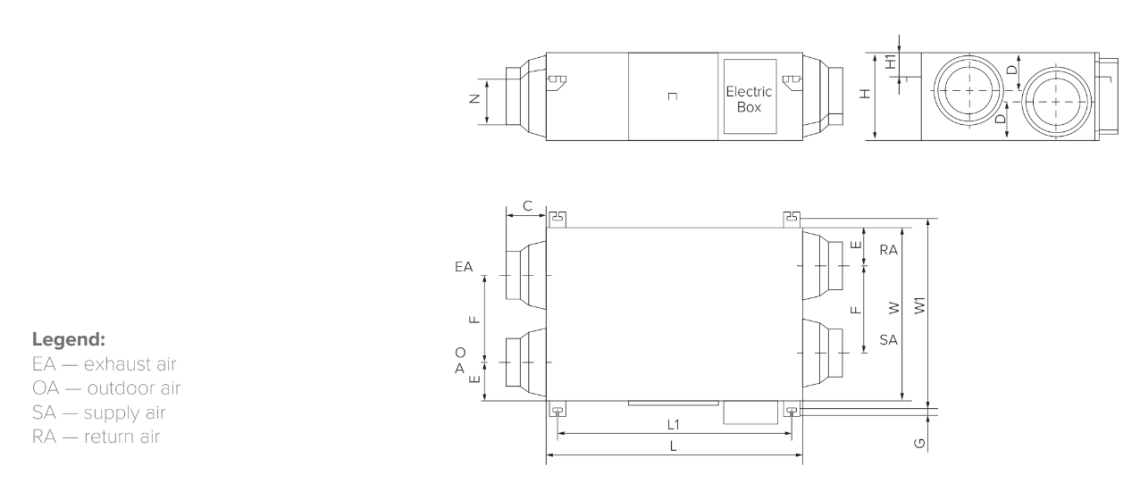

Ventilationsenheder MV900I-W - MV1100I-W

Model	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Alle mål er i millimeter.

MyCond MV***I-W Overordnede mål - 2

Målene

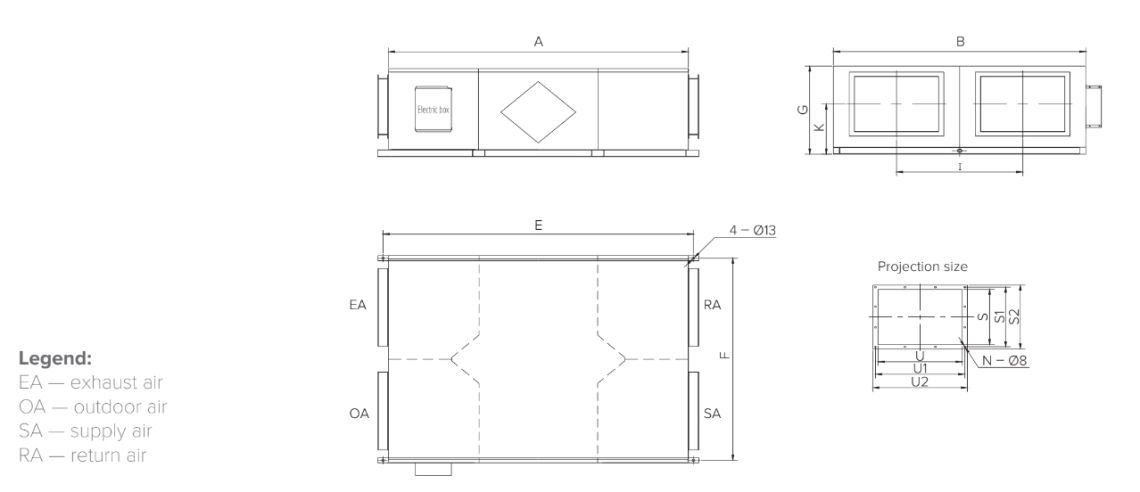

Ventilationsenheder MV1500I-W - MV3000I-W

Model	A	B	E	F	G	I	J	K	V	V1	V2	W	W1	W2	S	S1	S2	U	U1	U2	M	N
MV1500I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2000I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2500I-W	1524	1400	1574	1370	580	700	334	335	273	298	323	350	375	400	350	375	400	500	525	550	10	12
MV3000I-W	1624	1500	1674	1470	650	750	400	405	285	310	335	373	398	423	350	375	400	500	525	550	10	12
