Vægmonterede ventilatorkonvektorer FHW-serien

FHW-ventilatorkonvektorer kan tilsluttes et Modbus-netværk, så du kan oprette forbindelse til Smart Home-systemet og automatisere klimakontrollen i huset.Fordele ved Mycond vægmonterede…

Kølekapacitet: 1,23 ... 3,76 kW

Opvarmningskapacitet: 1,34 ... 4,28 kW

Vil du købe eller har du spørgsmål?

Vægmonterede ventilatorkonvektorer FHW-serien

FHW-ventilatorkonvektorer kan tilsluttes et Modbus-netværk, så du kan oprette forbindelse til Smart Home-systemet og automatisere klimakontrollen i huset.

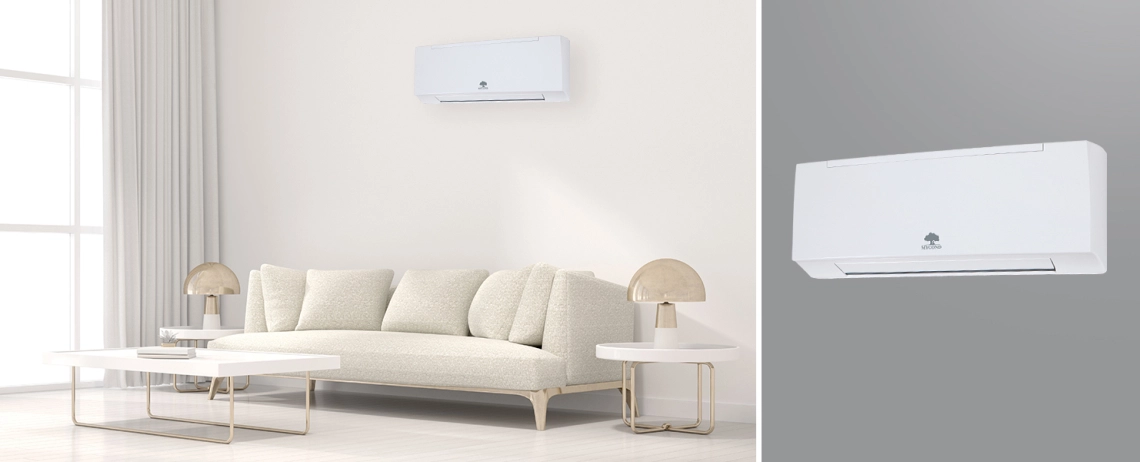

FHW series

Fordele ved Mycond vægmonterede ventilatorkonvektorer:

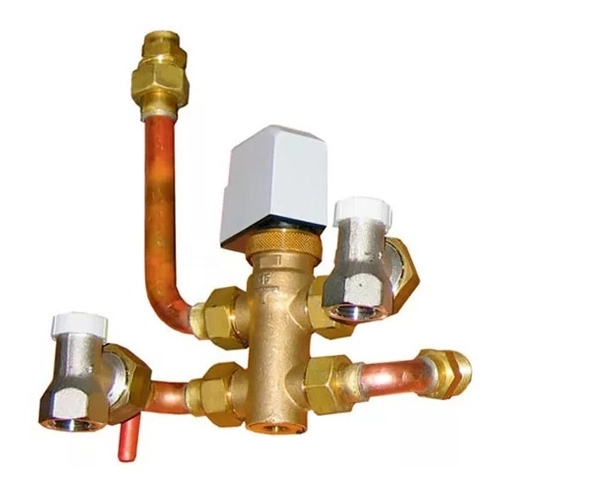

Valgfri 2/3-vejsventil og kondensatpumpe kan monteres i kabinettet.
BLDC-ventilatormotor som ekstraudstyr.
Valgfri elektrisk varmelegeme.

Konfiguration af udstyr :

FWH-1 uden kontrolpanel (ekstern termostat påkrævet)
FWH-T1 med kontrolpanel og IR-modtager (IR-fjernbetjening medfølger)
FHW-MB1 med kontrolpanel og Modbus-modul (IR-fjernbetjening som ekstraudstyr)

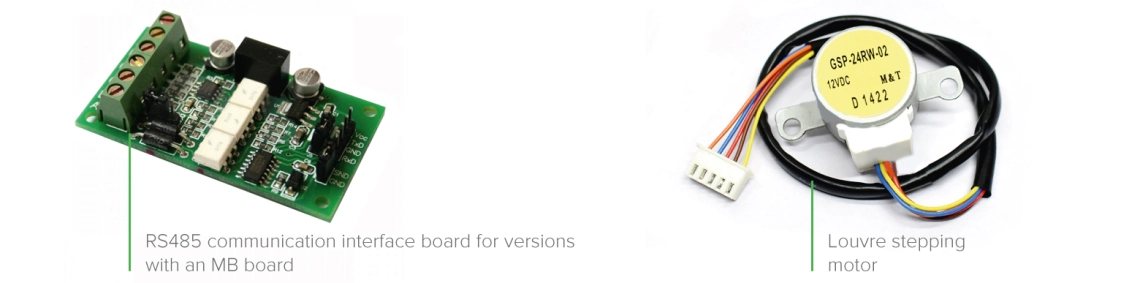

Equipment configuration

couple of young people

Specifikationer	Enheder	FHW1						FHW2
Antal hastigheder		1	2	3	4	5	6	1	2	3	4	5	6
		min.	gennemsnit		max.			min.		gennemsnit.		max.
Luftgennemstrømning	m3/h	205	270	340	375	470	500	250	305	365	400	480	545
Samlet kølekapacitet	kW	1,23	1,49	1,74	1,85	2,13	2,20	1,42	1,62	1,82	1,93	2,16	2,32
Følbar kølekapacitet	kW	0,91	1,13	1,34	1,44	1,70	1,77	1,06	1,23	1,41	1,51	1,73	1,89
Opvarmningskapacitet	kW	1,34	1,68	2,02	2,18	2,58	2,71	1,58	1,85	2,13	2,29	2,62	2,88
Tryktab (køling)	kPa	4,8	6,8	9,0	10,1	12,9	13,8	6,2	7,9	9,8	10,8	13,2	15,1
Tryktab (opvarmning)	kPa	4,5	6,8	9,4	10,8	14,7	15,9	6,1	8,1	10,4	11,8	15,1	17,8
Strømforbrug	W	12	14	17	18	24	30	12	14	18	20	24	32
Lydeffektniveau	dB(A)	35	41	46	48	52	53	39	43	47	49	53	55
Lydtryksniveau (*)	dB(A)	26	32	37	39	43	44	30	34	38	40	44	46

Specifikationer	Enheder	FHW3						FHW4
Antal hastigheder		1	2	3	4	5	6	1	2	3	4	5	6
		min.	gennemsnit		max.				min.		gennemsnit		maks.
Luftmængde	^m3/h	280	375	480	545	730	780	300	440	500	610	675	790
Samlet kølekapacitet	kW	1,87	2,30	2,75	3,00	3,59	3,73	1,97	2,60	2,83	26,7	3,43	3,76
Følbar kølekapacitet	kW	1,33	1,67	2,03	2,24	2,77	2,90	1,41	1,91	2,10	2,44	2,62	2,93
Opvarmningskapacitet	kW	1,89	2,37	2,93	3,23	4,04	4,24	2,00	2,73	3,02	3,53	3,80	4,28
Tryktab (køling)	kPa	11,2	16,2	22,5	26,3	36,4	39,1	14,1	23,0	27,2	34,0	38,5	45,1
Tryktab (opvarmning)	kPa	9,1	13,8	20,1	24,1	35,9	39,2	12,7	22,2	26,7	35,2	40,4	49,8
Strømforbrug	W	16	21	26	29	38	46	17	23	27	32	35	48
Lydeffektniveau	dB(A)	35	40	45	48	55	57	36	43	46	51	54	57
Lydtryksniveau (*)	dB(A)	26	31	36	39	46	48	27	34	37	42	45	48

Specifikationerne henviser til følgende driftsparametre:
KØLING. Temperatur på indblæsningsluft: +27 °C (tør pære) +19 °C (våd pære) Vandtemperatur ved indløb/udløb: +7/12 °C
OPVARMNING. Temperatur på indblæsningsluft +20 °C. Vandtemperatur ved indløb/udløb: +50/45 °C.
* Lydtrykniveauet er 9 dB(A) lavere end lydeffektniveauet og refererer til et rum med et volumen på 100 m3 og en lydrefleksionstid på 0,5 s.

Installationsmetode

Installation method

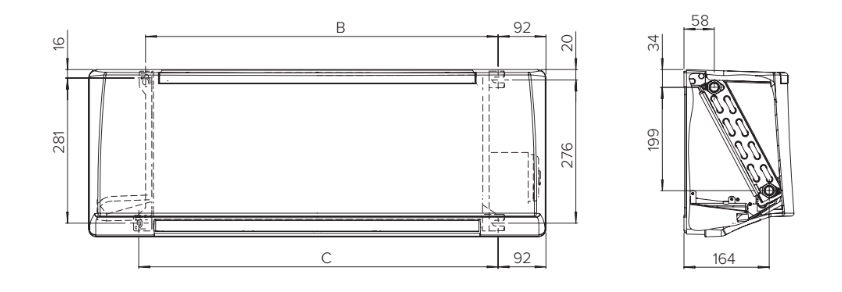

Dimensioner

Generelt arrangement

Dimensions

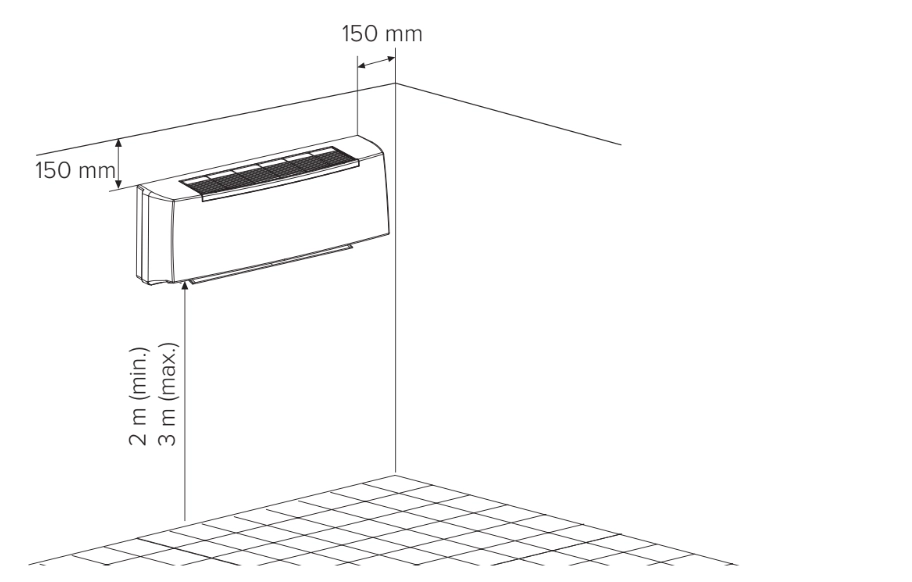

Installationsafstande

Installation distances

Installationsafstande

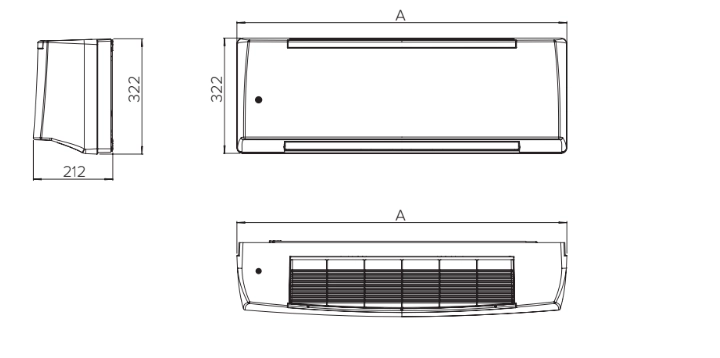

Dimensioner på FHW-enheder

Model	A	B	C
FHW1	880	678	691
FHW2	880	678	691
FHW3	1185	983	996
FHW4	1185	983	996

Vægt af FHW-enheder

Model	Nettovægt (kg)
	FHW 1	FHW 2	FHW 3	FHW 4
Uden ventil	12	12	16	16
Med ventil	13	13	17	17

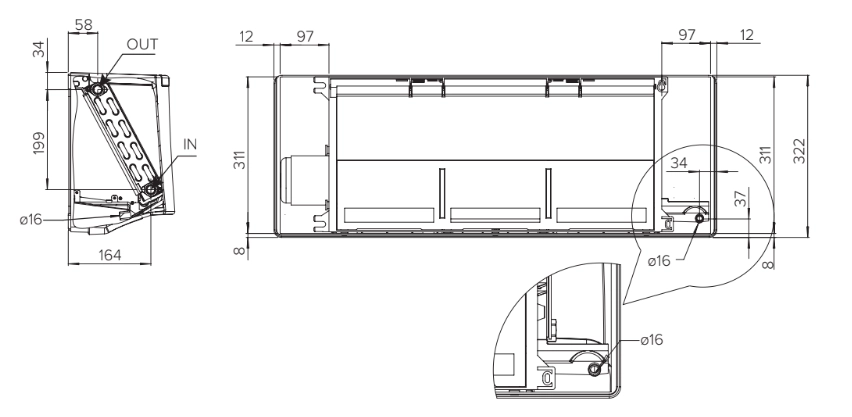

fhw_dimensions
