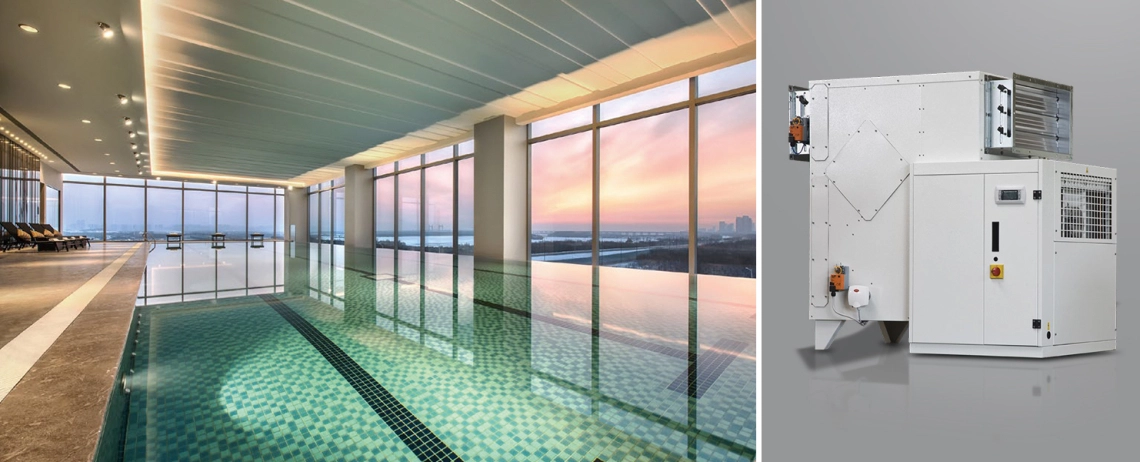

Pool-luftaffugtere i MSTR-/MSPR-serien

Den kanaliserede affugter med dobbelt flow MSPR er designet til luftaffugtning, opvarmning og fornyelse sammen med varmegenvinding i overdækkede svømmebassiner og korrosive miljøer. Ud over fordelene ved MSPR-serien er MSTR-versionen udstyret med en ekstern luftkondensator ud over den interne, som gør det muligt at sprede den overskydende kondensationsvarme ud i det udendørs miljø
Afluftningskapacitet: 100 ... 4650 l/dag

Ønsker du at købe eller har spørgsmål?
Pool-luftaffugtere i MSTR-/MSPR-serien

De højeffektive luftaffugtere MSTR/MSPR er designet til omfattende styring af temperatur, fugtighed, varmegenvinding og luftkonditionering i overdækkede svømmebassiner og korrosive miljøer.


MyCond MSTR / MSPR pool-affugtere

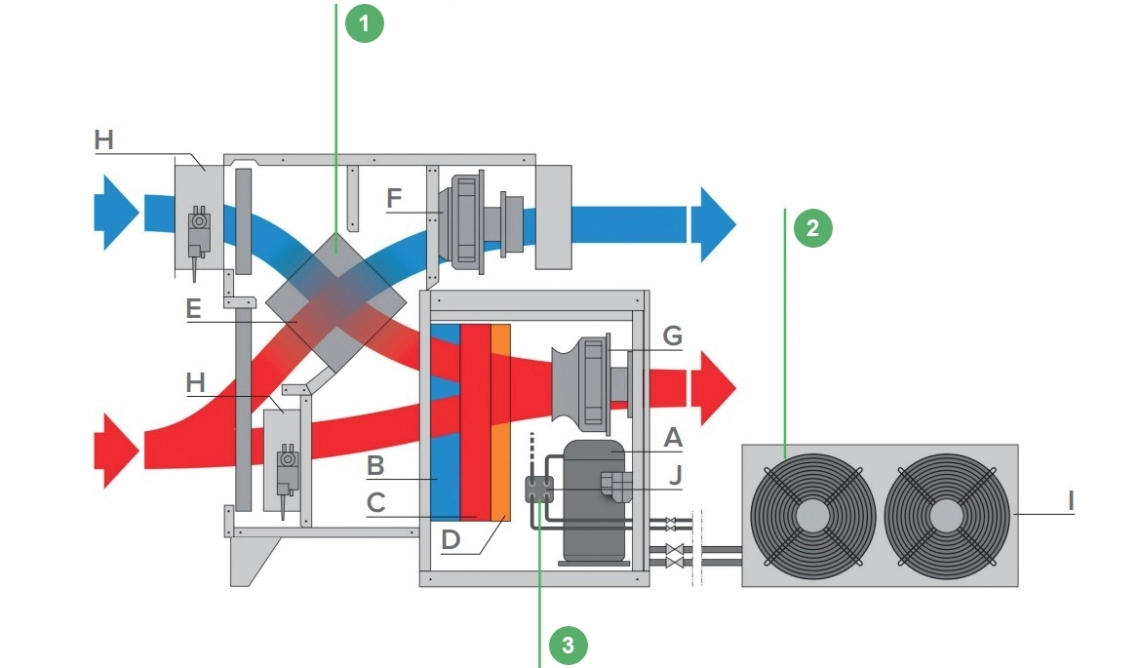

Principielt skema


MyCond MSTR / MSPR Affugter til svømmebassin driftsdiagram

  1. Pladevarmegenvinderen med blandet flow gør det muligt at genvinde varme fra udblæsningsluften, som bruges til at opvarme indblæsningsluften. Pool-version (standard): aluminiumsfinner med beskyttende belægning.

  2. Fjernbetjent luftkondensator (til MSTR-modeller, maks. afstand 30 m). Kondensatoren afgiver den varme, der produceres under affugtningen, til det udendørs miljø for at forhindre overophedning af omgivelserne. Enheden bruges som et klimaanlæg.
  3. Kølelegemet, der er forbundet i serie med kompressoren, gør det muligt at reducere lufttemperaturen ved udledningen i poolen, samtidig med at kølemidlets overhedningsenergi genvindes ved at opvarme vandet. Den fås i versioner, der er designet til enten procesvand eller klorvand (rustfrit stål AISI 316L).

Forklaring:

  • A - Kompressor
  • B - Fordamper
  • C - Kondensator
  • D - Varmeveksler til ekstra opvarmning/køling (på forespørgsel)
  • E - Pladevarmeveksler med blandet flow
  • F - EC-ventilator til udstødning
  • G - EC-ventilator til forsyning
  • H - Motoriseret ventil
  • I - Fjernkondensator (i MSTR-modeller)
  • J - Afkøler (på forespørgsel)

MyCond MSTR / MSPR Børn, der leger i en pool med en oppustelig ring

MSPR/MSTR-enhederne er ideelle til swimmingpools, der ikke kun kræver affugtning, men også skal forny indeluften uden at sprede varmen udendørs. Enhederne i MSPR/MSTR-serien er designet til brug i små, mellemstore og store svømmebassiner, hvor regulering af fugtighedsniveauet og/eller forebyggelse af kondensfænomener er påkrævet, og hvor en konstant luftudskiftning er nødvendig, selv ved 24-timers drift. Den højeffektive recuperator garanterer en effektivitet på op til 80 %, og konstruktionen er særligt velegnet til miljøer, hvor der er ætsende stoffer som f.eks. klor til stede.

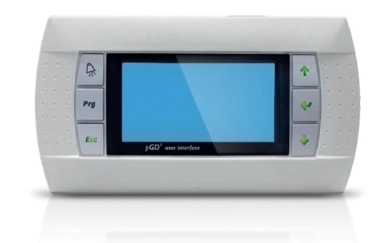

MyCond MSTR / MSPR kontrolpanel

Parametre:

  • Affugtningskapacitet fra 100 l/dag til 4650 l/dag
  • Luftstrømningshastighed fra 900m3/t til 35000m3/t
  • Installation i bryggerset
  • Galvaniserede stålpaneler, malet indvendigt og udvendigt
  • Lamelvarmevekslere med beskyttende belægning, egnet til brug i et korrosivt miljø
  • Mixed-flow recuperator med aluminiumsfinner med beskyttende belægning
  • Klorsikre elektroniske komponenter
  • Afløbsbakke i rustfrit stål
  • Elektronisk inverter-centrifugalventilator
  • Afkøler til swimmingpoolvand (på forespørgsel)

MSPR/MSTR-serien bruger kun EC-radialventilatorer med indbyggede invertere med høj energieffektivitet. Mycond har udviklet sofistikeret justeringssoftware til at indstille, måle og kontrollere MSPR/MSTR-affugternes luftstrøm, hvilket eliminerer alle problemer, der opstår som følge af forkert beregning af trykfaldet i kanalerne, og dermed gør installationen af affugteren og idriftsættelsen af systemet ekstremt enkel og hurtig, hvilket reducerer installationstiden og -omkostningerne. Disse enheder er designet til at blive tilsluttet stive kanaler. Serien består af 20 modeller, der spænder fra 100 L/dag og 900m3/t til 4.600 L/dag og 35.000m3/t.


MyCond MSTR / MSPR-familien i poolen

Valgmuligheder

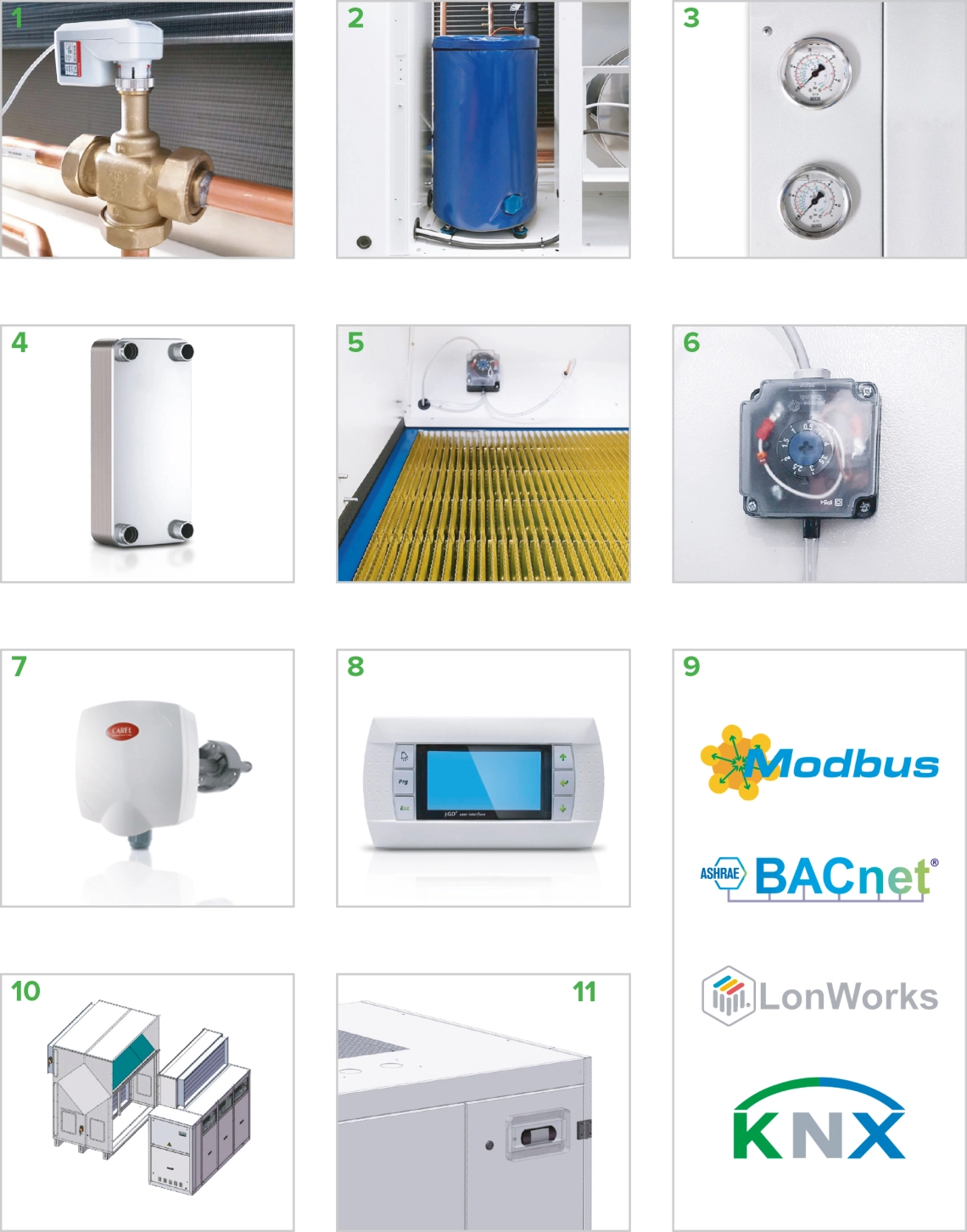

MyCond MSTR / MSPR Pool Affugter Komponenter

  • G4- eller F7-filtre
  • Vandspole med modulerende trevejsventil * (1)
  1. Kun opvarmning
  2. Kun opvarmning, overdimensioneret
  3. Køling/opvarmning
  4. Køling/opvarmning, overdimensioneret

*3, 4 Inklusive kondensatbakke og isolering.

* Det er muligt kun at installere én vandspole; for størrelse op til 0300, on/off trevejsventil.

  • Frikølingssæt: det gør det muligt at køle med ekstern luft, når temperaturen er lavere end den interne luft
  • Lydløs version (2)
  • Blød start
  • Manometre (3)
  • Varmgasafrimning (obligatorisk i tilfælde af lufttemperatur under 8 °C)
  • Kølelegeme til teknisk vand eller poolvand (4)
  • ACF: Automatic Control Flow; det gør det muligt at vælge luftstrømmen direkte på displayet og at beholde den også i tilfælde af variable trykfald på grund af filtrene. (5)
  • Sensor for snavsede filtre (6)
  • Temperatur- og fugtighedssonde til kanalinstallation (7)
  • Fjernbetjeningsterminal inklusive 20 m kabel (8)
  • Ekstra varmeisolering, tykkelse 20 mm eller 40 mm
  • Serielt kort til BMS (9)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Ethernet™-interfacekort, tilgængelige protokoller: SNMP v1 & v2c, BACnet/IP, BACnet Ethernet og Modbus TCP/IP
  • Version i to dele (10)
  • Version til udendørs installation (11)
  • Kontakt til 0-10 V styring af luftfugter (luftfugter leveres ikke af MYCOND)

Optioner til særlige anvendelser

  • Særlige spoler til aggressive omgivelser
  • Paneler i rustfrit stål AISI 316L
  • Strømforsyning 60 Hz
  • Teknisk vandkondensator
  • Elektriske varmelegemer
  • Kondensator til poolvand

Sæsonbestemt driftstilstand

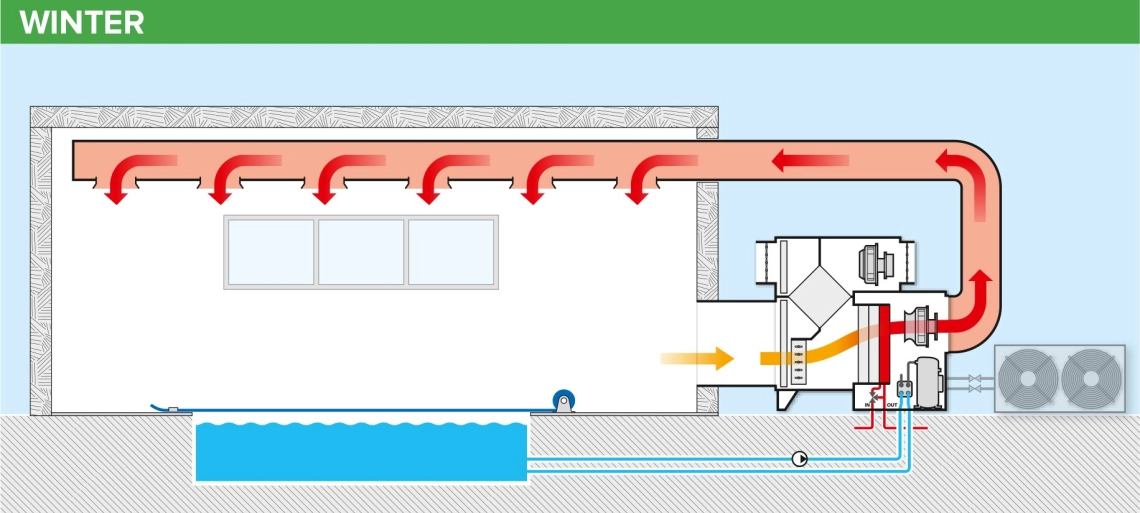

MyCond MSTR / MSPR Swimmingpool-affugterens driftsdiagram om vinteren - 1

VINTER: opstart, ingen beboere, overdækket pool, opvarmning med varmtvandsbeholder.
Kompressor: OFF
Varmtvandsveksler: ON (valgfrit)
Afkøler: OFF (ekstraudstyr)
Fjernkondensator: OFF (MSPR-modeller)
Ekstern luft: OFF

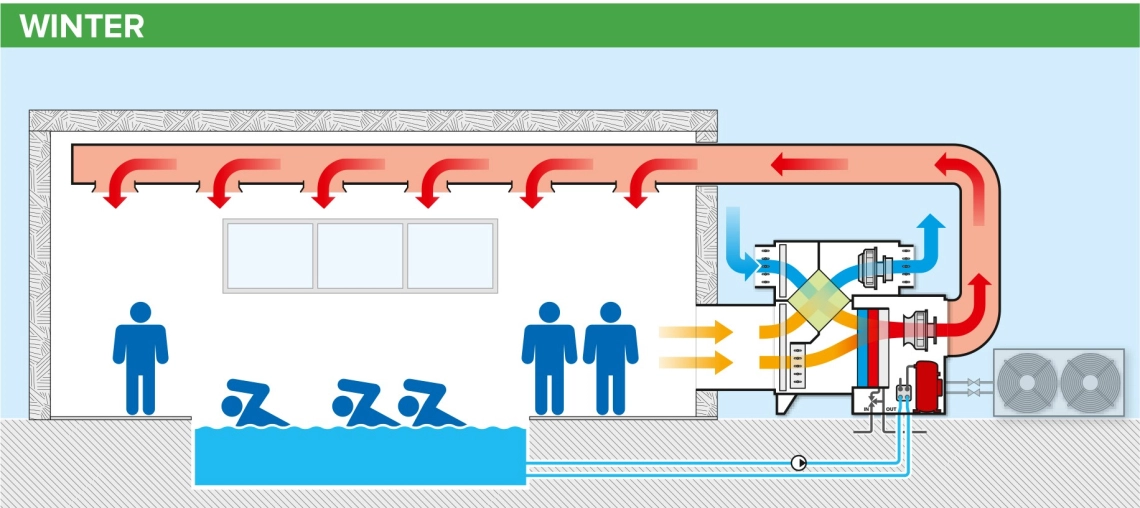

MyCond MSTR / MSPR Swimmingpool-affugterens driftsdiagram om vinteren - 2

VINTER: normal drift, åben pool, affugtning.
Kompressor: ON
Varmtvandsspole: OFF (ekstraudstyr)
Afkøler: OFF (ekstraudstyr)
Fjernkondensator: OFF (MSPR-modeller)
Ekstern luft: ON

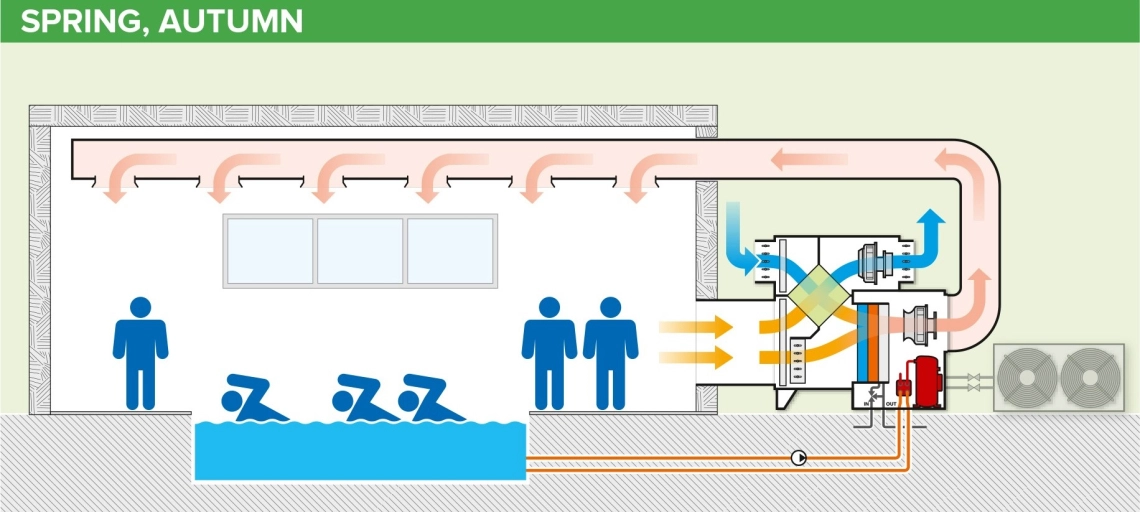

MyCond MSTR / MSPR Pool-affugterens driftsdiagram om foråret og efteråret

FORÅR, EFTERÅR: normal drift, åben pool, affugtning med varmegenvinding (kølelegeme)
Driftstilstand for frikøling tilgængelig (ekstraudstyr).
Kompressor: ON
Varmtvandsveksler: OFF (ekstraudstyr)
Kølelegeme : ON (ekstraudstyr)
Fjernkondensator: OFF (MSPR-modeller)
Ekstern luft: ON

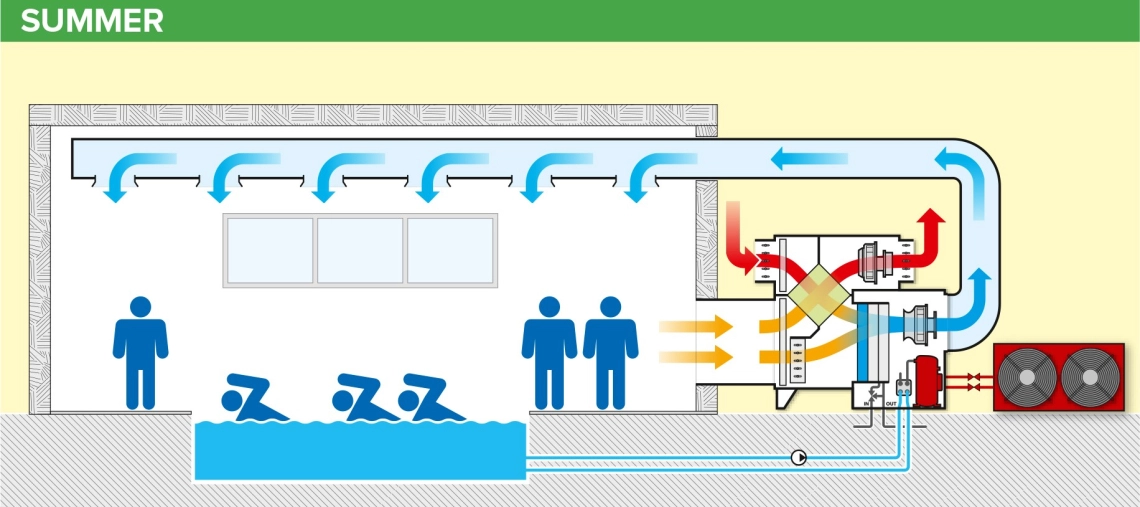

MyCond MSTR / MSPR Pool-affugterens driftsdiagram om sommeren

SOMMER: normal drift, åben pool, affugtning og køling (fjernkondensator)
Kompressor: ON
Varmtvandsspole: OFF (ekstraudstyr)
Afkøler: OFF (ekstraudstyr)
Fjernkondensator: ON (MSPR-modeller)
Ekstern luft: ON

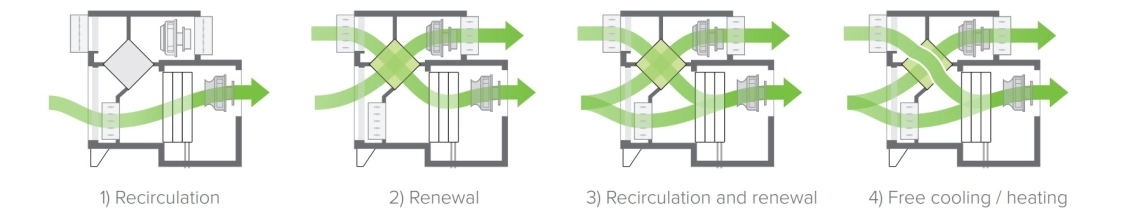

Luftstrømme:


MyCond MSTR / MSPR Affugterens ventilationstilstande

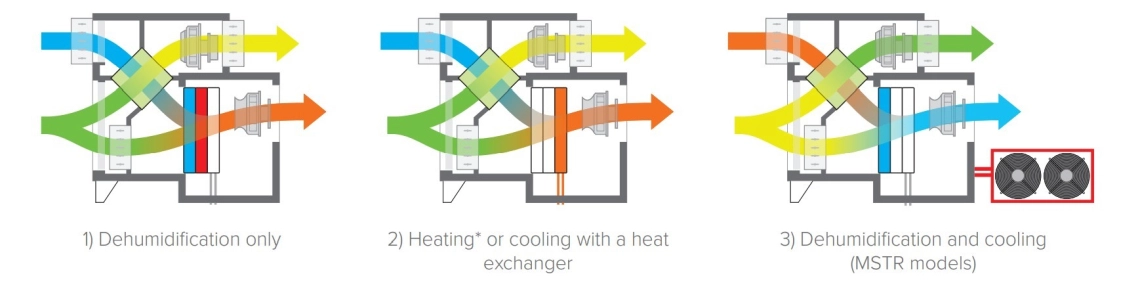

Driftstilstand:

MyCond MSTR / MSPR affugterens funktionelle tilstande


* Kontakt producentens salgskontor for at få et elektrisk varmelegeme som ekstraudstyr.

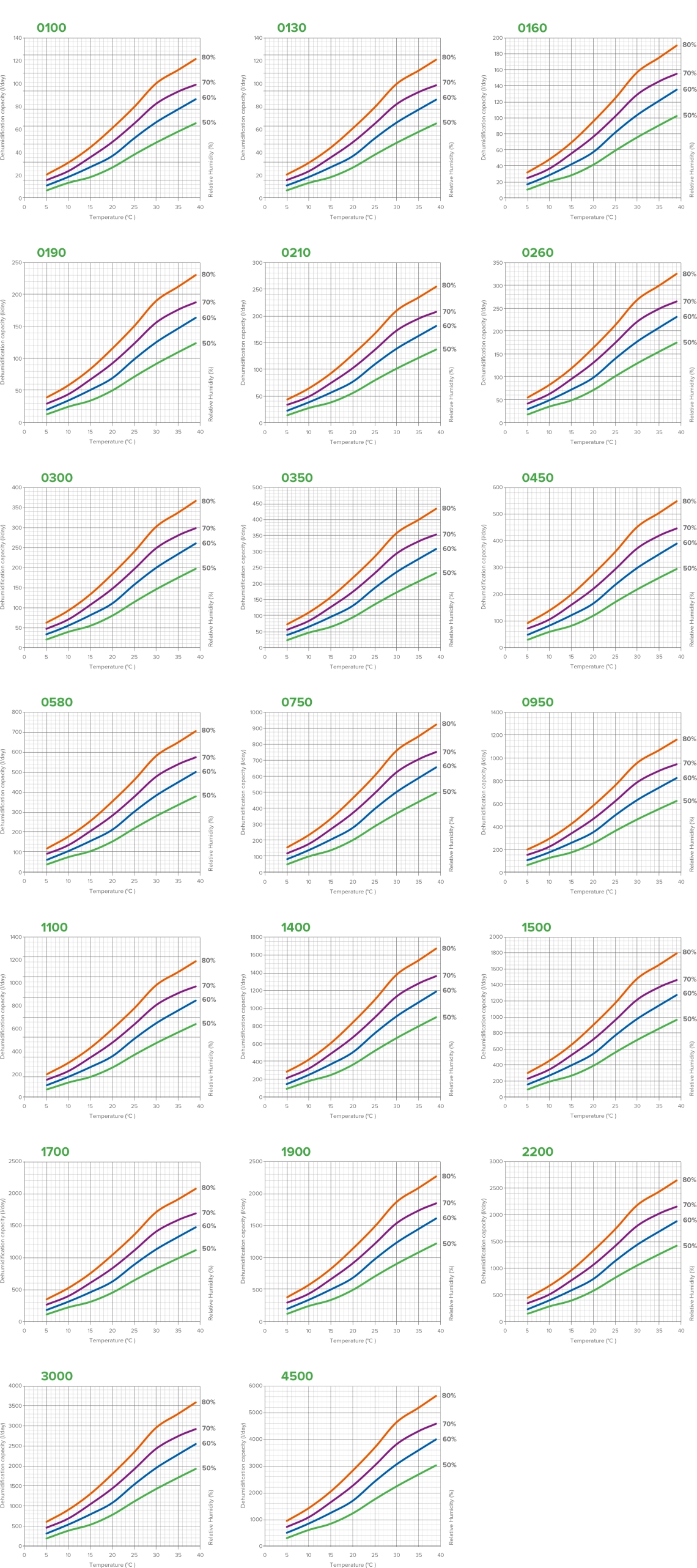

Graf over ydeevne


MyCond MSTR / MSPR affugterens præstationsgrafer

Specifikationer Enheder MSTR/MSPR
0100 0130 0160 0190 0210 0260 0300 0350 0450 0580
Affugtningskapacitet1 L/Dag 100 128 157 190 210 268 302 358 452 581
Recirkulationsluftmængde m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Luftstrøm til fornyelse m3/h 0 - 900 0 - 1200 0 - 1200 0 - 1200 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000
Kapacitet for varmtvandsspole1 kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Effektivitet af varmegenvindingssystem2 % 70 70 70 70 70 70 70 70 70 70
Elektrisk strømforsyning V/ph/Hz 230 / 1+N / 50 400 / 3+N /50
Dimensioner, L x P x H mm 550 x 1452 x 1320 850 x 1452 x 1320 850 x 1682 x 1769
Vægt kg 155 155 160 165 200 210 220 250 270 300
Specifikationer Enheder MSTR/MSPR
0750 0950 1100 1400 1500 1700 1900 2200 3000 4500
Affugtningskapacitet1 L/Dag 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Recirkulationsluftmængde m3/h 7000 8200 11000 12500 13000 15000 15000 17000 20000 35000
Luftstrøm til fornyelse m3/h 0 - 6000 0 - 6000 0 - 11000 0 - 12500 0 - 13000 0 - 13000 0 - 13000 0 - 13000 0 - 20000 0 - 28000
Kapacitet for varmtvandsspole1 kW 48 55 76 83 98 107 107 118 168 235
Effektivitet af varmegenvindingssystem2 % 70 70 70 70 70 70 70 70 70 235
Elektrisk strømforsyning V/ph/Hz 400 / 3+N / 50
Dimensioner, L x P x H mm 1400 x 2331x 1950 2700 x 1950x 2340 2500 x 2505 x 2380 2500 x 3390
x 2380
2500 x 4430
x 2380
Vægt kg 710 730 870 1060 1280 1280 1290 1290 1680 2100

1. Indløbsluft: 30°C - 80% RH; indløb/udløb vand: 80/70°C; udeluft: 30 °C - 50 % RH; 100 % recirkulation.
2. Indendørs luft: 26 °C - 60 % RH; udendørs luft: -5 °C - 80 % RH.

Bemærk venligst:
MSTR - standard (industriel) version
MSPR - version til poolvand
