Ophængte luftbehandlingsenheder i BreezMe CL-serien

Mycond BreezMe CL ophængte luftbehandlingsenheder er energieffektive enheder med en indbygget sekskantet modstrømsgenvinder, EC-motorer, Mini-Pleat-filtre og et indbygget automatiseringssystem (Plug&Play).

Luftgennemstrømning: 150 ... 3300 m3/t

Vil du købe eller har du spørgsmål?

Mycond

BreezMe CL-serien

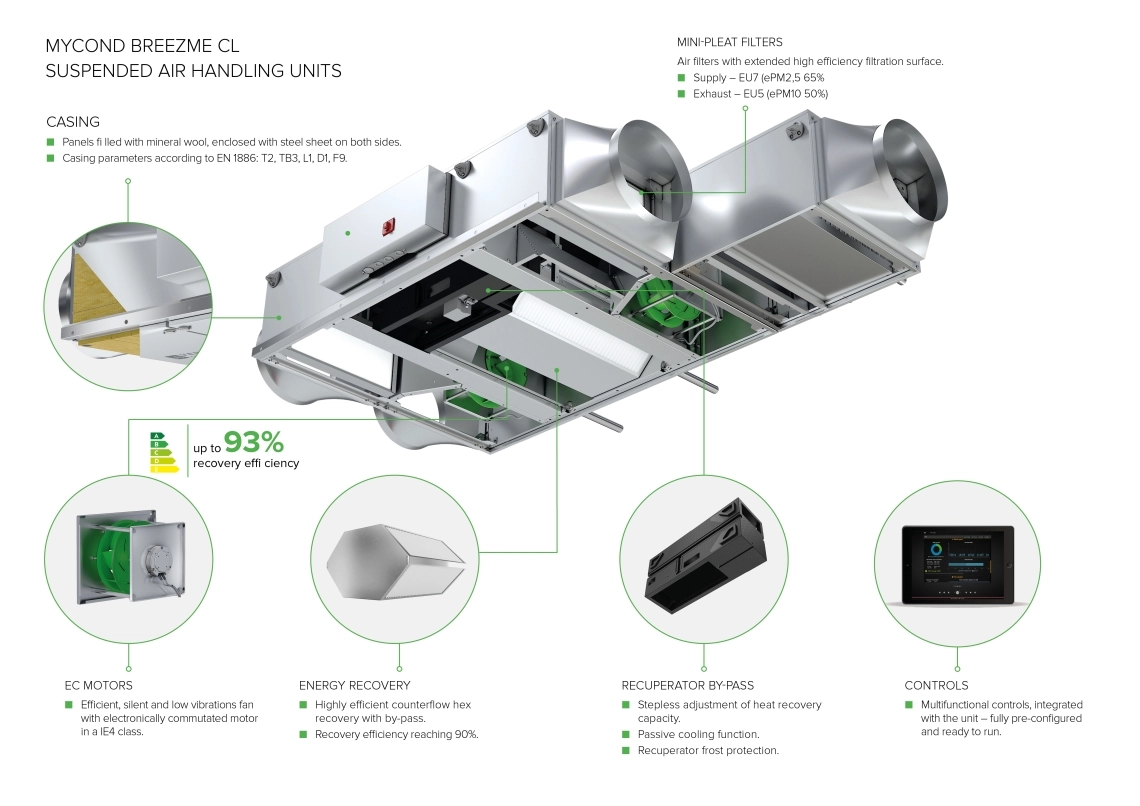

MyCond BreezMe CL suspended air handling unit infographic

Kompakte nedhængte luftbehandlingsenheder er designet til installation i loftsrum.

MyCond BreezMe CL Efficient ventilation

Effektiv ventilation

Enheden erstatter den uaktuelle luft i rummet med frisk, filtreret luft udefra, så du kan nyde godt af komforten i omgivelserne.

Konstruktion

Enhederne er konstrueret af mineraluldsisolerede paneler dækket med aluzinkplader (AZ 150).
Panelerne er fastgjort til en underkonstruktion af stål, som sikrer hele enhedens stivhed.

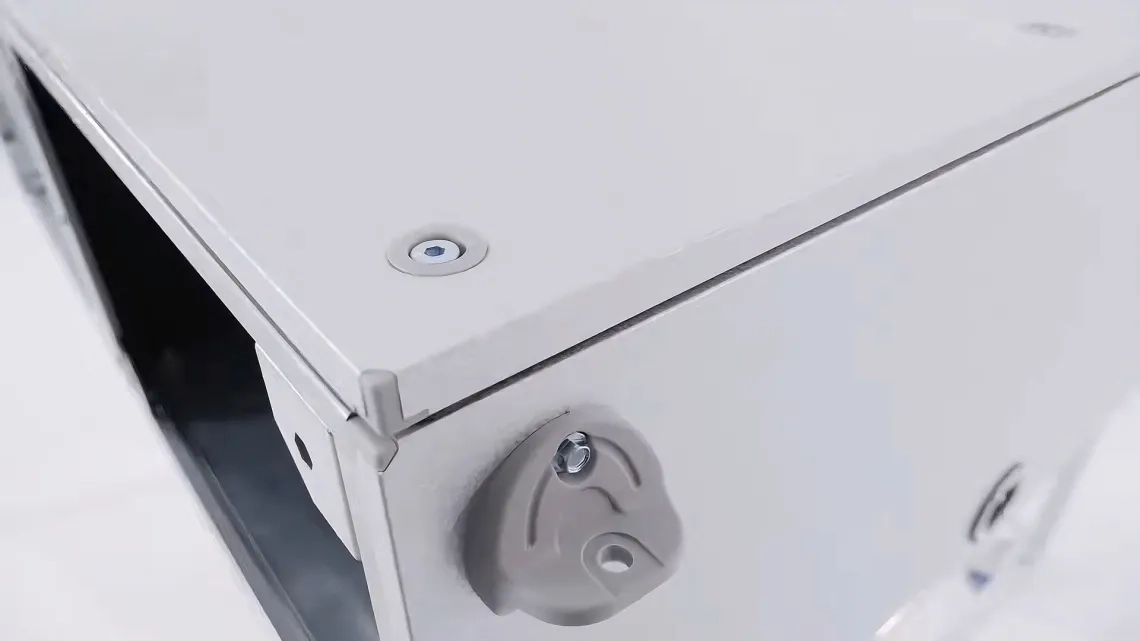

MyCond BreezMe CL case design

Energieffektivitet

Kompakte ophængte luftbehandlingsenheder er kendetegnet ved en høj varmegenvindingseffektivitet, som når op på 90 %.

Automatisering

Kompakte luftbehandlingsenheder i den ophængte version er udstyret med multifunktionel automatisering, der er integreret i enheden (Plug & Play).
Automatiseringen giver mulighed for fjernstyring af luftbehandlingsenhedens drift via visualisering eller fjernstyret HMI Advance.

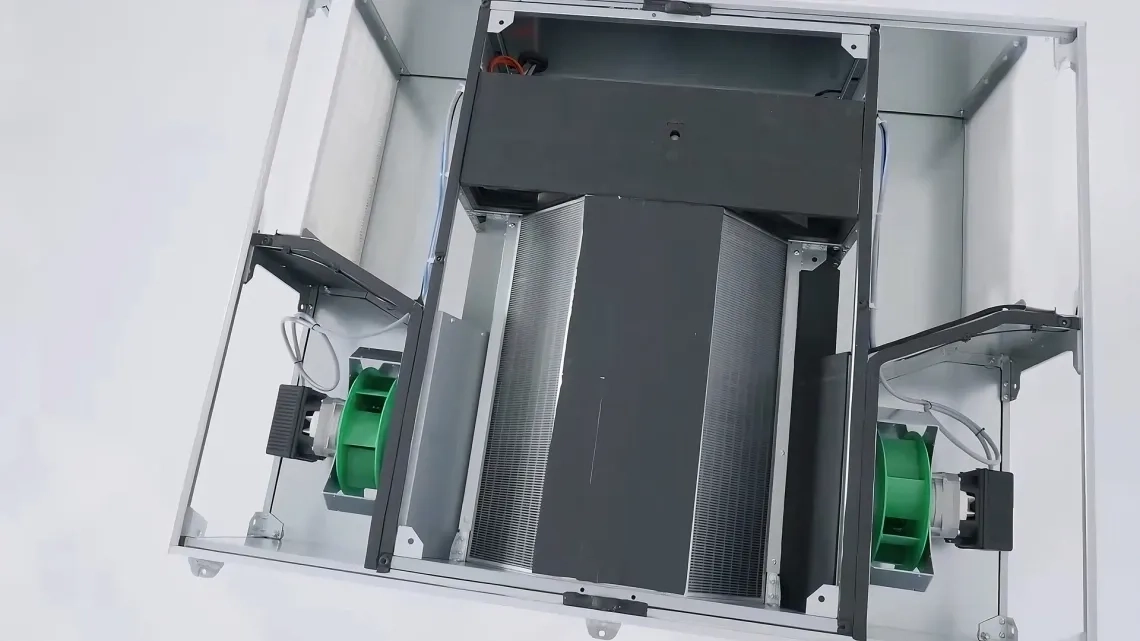

MyCond BreezMe CL internal structure heat exchanger fans filters

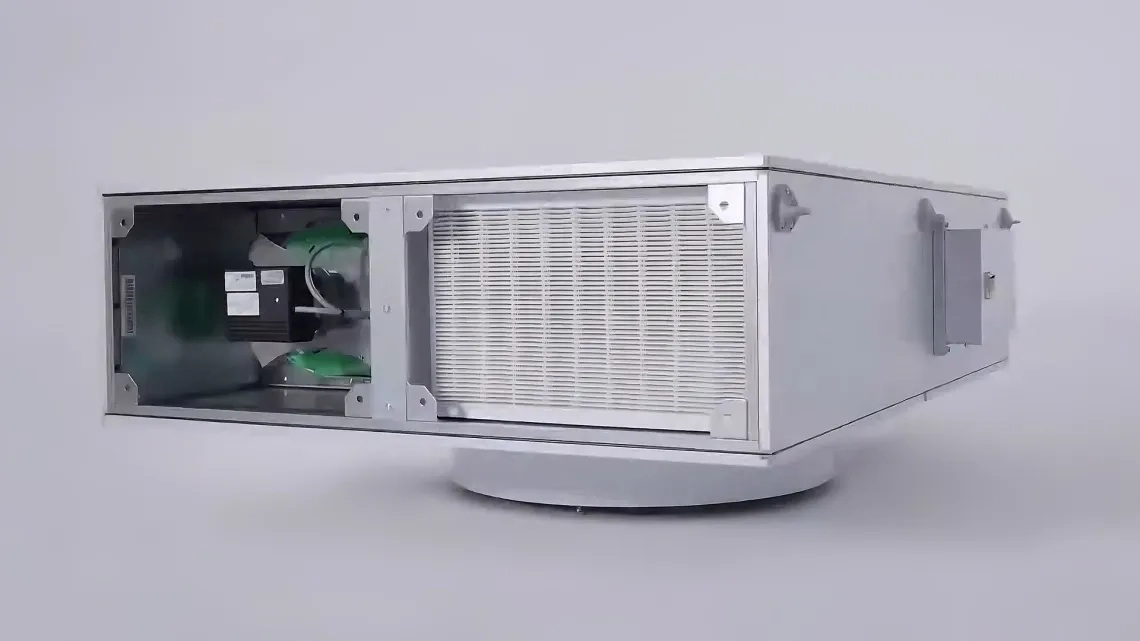

MyCond BreezMe CL general view of the installation

Filtre

MINI-PLEAT-FILTRE

Meget absorberende kompakte filtre med et stort filtreringsområde.

Indblæsning - EU 7-klasse

Udstødning - EU 5 klasse

Data for den grundlæggende luftbehandlingsenhed

Størrelse på luftbehandlingsenheden	Kapacitet nominel	Kapacitetsområde	Højde	Bredde	Højde tilslutning kanal	Bredde tilslutning kanal
Enheder	^m3/h	^m3/h	mm	mm	mm	mm
MVS005s	500	150 - 650	400	790	318	315
MVS010s	1000	300 - 1100	400	1150	318	515
MVS015s	1500	450 - 1650	400	1550	318	715
MVS020s	2000	600 - 2200	490	1610	408	743
MVS030s	3000	900 - 3300	490	2160	408	1018

Sektionslængder

Panelstørrelse	Basispanel	F	H	C	HC
		Yderligere luftbehandlingsfunktioner
	(mm)	(mm)	(mm)	(mm)	(mm)
MVS005s	1230	200	200 - 460	370 - 460	460 - 920
MVS010s	1500	200	200 - 460	370 - 460	460 - 920
MVS015s	1500	200	200 - 460	370 - 460	460 - 920
MVS020s	1828	200	200 - 460	370 - 460	460 - 920
MVS030s	1828	200	200 - 460	370 - 460	460 - 920

Elementer til tilslutning til kanaler

Dimensioner BxH (mm)	MVS005s	MVS010s	MVS015s	MVS020s	MVS030s
Fleksibel forbindelse	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Luftspjæld	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Rektangulær kanalreduktion	330 x 310/300 x 300	510 x 310/400 x 350	710 x 310/400 x 350	740 x 400/500 x 400	1015 x 400/800 x 400
Cirkulær kanalreduktion	330 x 310/ 355	510 x 310/355	710 x 310/355	740 x 400/450	1015 x 400/450

Vigtigste parametre

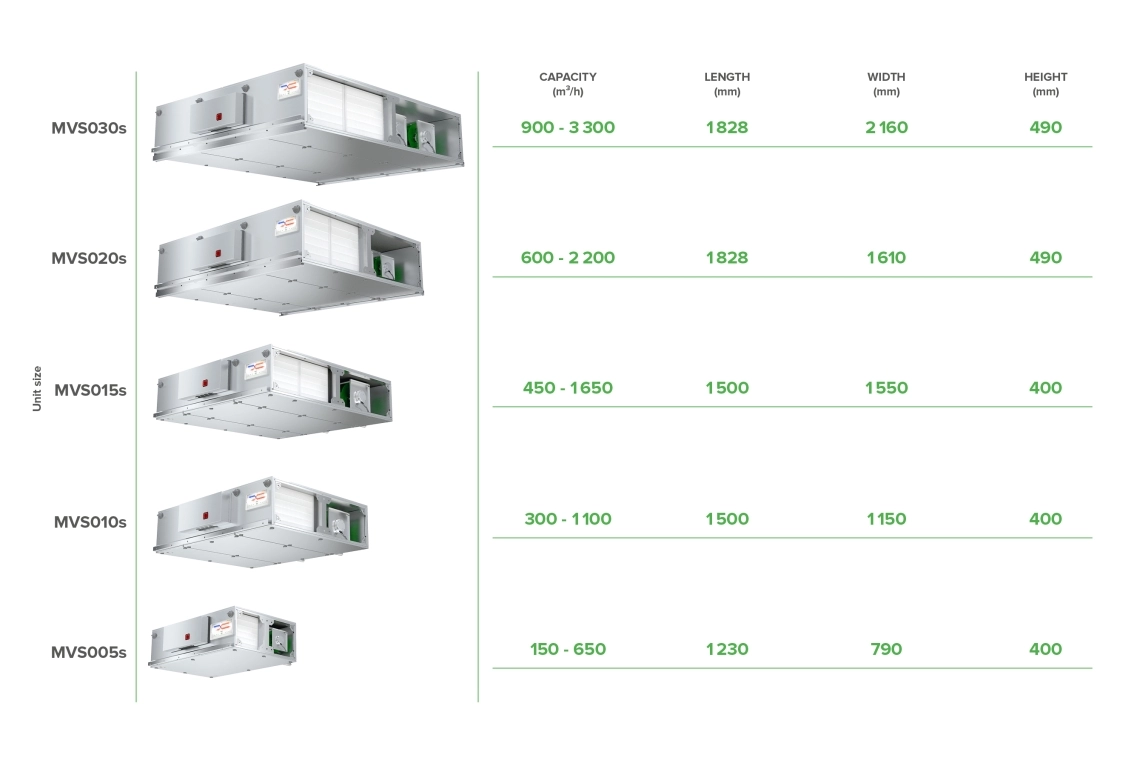

MyCond BreezMe CL Main parameters
