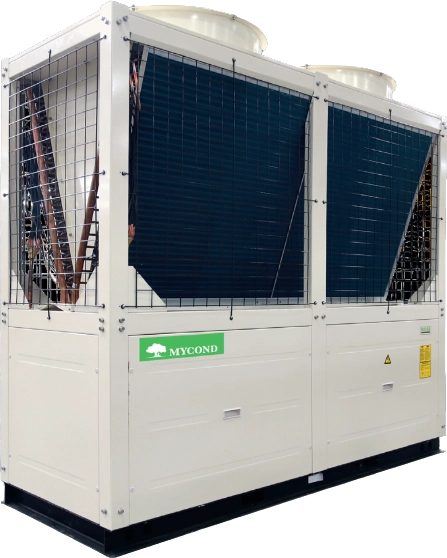

Modulær varmepumpe EVI MCU-YHE-serien

Høj stabilitetAnvender en effektiv EVI-teknologi til forbedret stabilitet i køle- og varmedrift.Optimeret opvarmningForbedret dampindsprøjtning (EVI) øger kølemidlets strømningshastighed og tryk,…

Kølekapacitet: 70-150 kW

Opvarmningskapacitet: 78-175 kW

Vil du købe eller har du spørgsmål?

Høj stabilitet

Anvender en effektiv EVI-teknologi til forbedret stabilitet i køle- og varmedrift.

Optimized heating MCU-YHE

Optimeret opvarmning

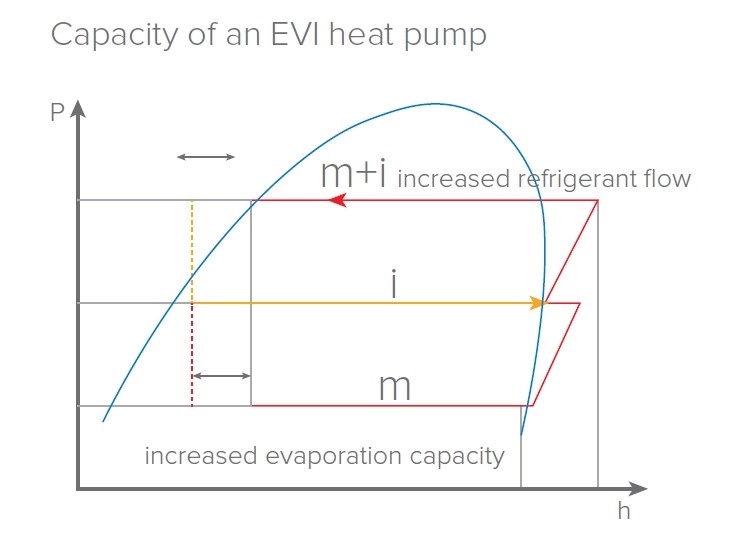

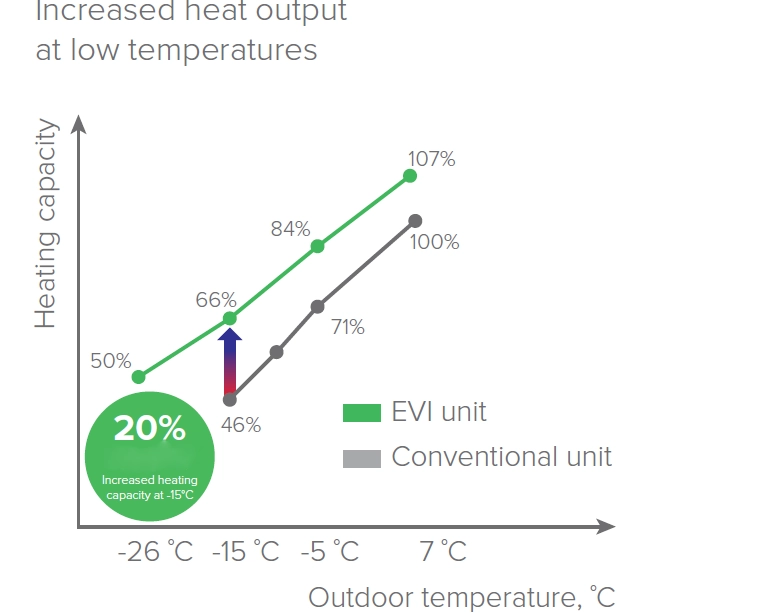

Forbedret dampindsprøjtning (EVI) øger kølemidlets strømningshastighed og tryk, hvilket betyder højere varmeeffekt og vandtemperatur på brugersiden. Samtidig resulterer den øgede kølemiddelcirkulation i 20 % højere varmeeffekt ved lave temperaturer. Opvarmning er mulig ved omgivelsestemperaturer ned til -26 °C.

Nyskabelser inden for køling

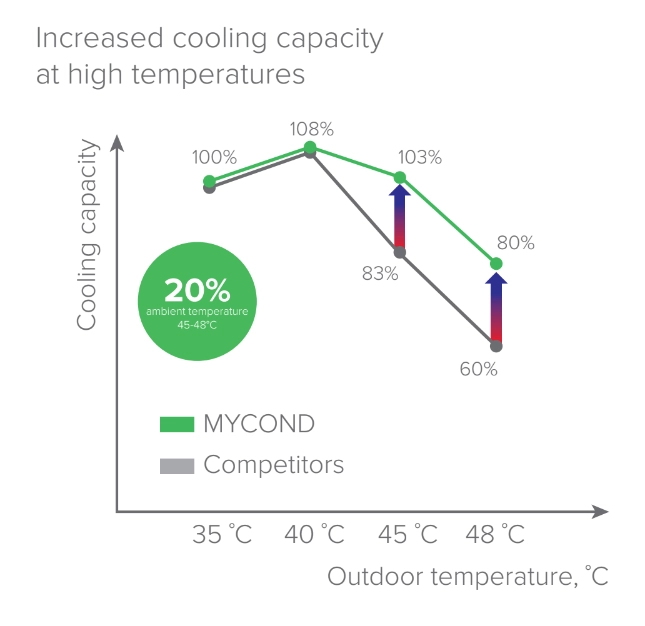

Under køledrift ved en omgivelsestemperatur på 45...55°C indsprøjtes koldt kølemiddel i dampform i kompressoren, hvilket reducerer afgangstemperaturen og letter kompressorens arbejdsbetingelser. Med EVI-teknologien underafkøles hovedstrømmen af flydende kølemiddel i economizer-kredsløbet yderligere, hvilket øger køleeffektiviteten for hele chilleren med op til 20 %.

Operable at -25 °C MCU-YHE

Fungerer ved -25 °C

Varmepumpen, der er udstyret med en EVI-kompressor, sikrer effektiv opvarmning ved udelufttemperaturer ned til -25 °C. Det forbedrer også varmepumpens ydelse betydeligt, da pumpen producerer mere varme med mindre strømforbrug.

Special design MCU-YHE

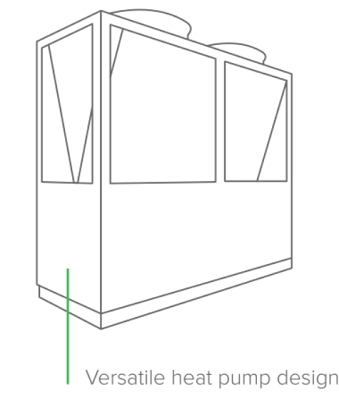

Specielt design

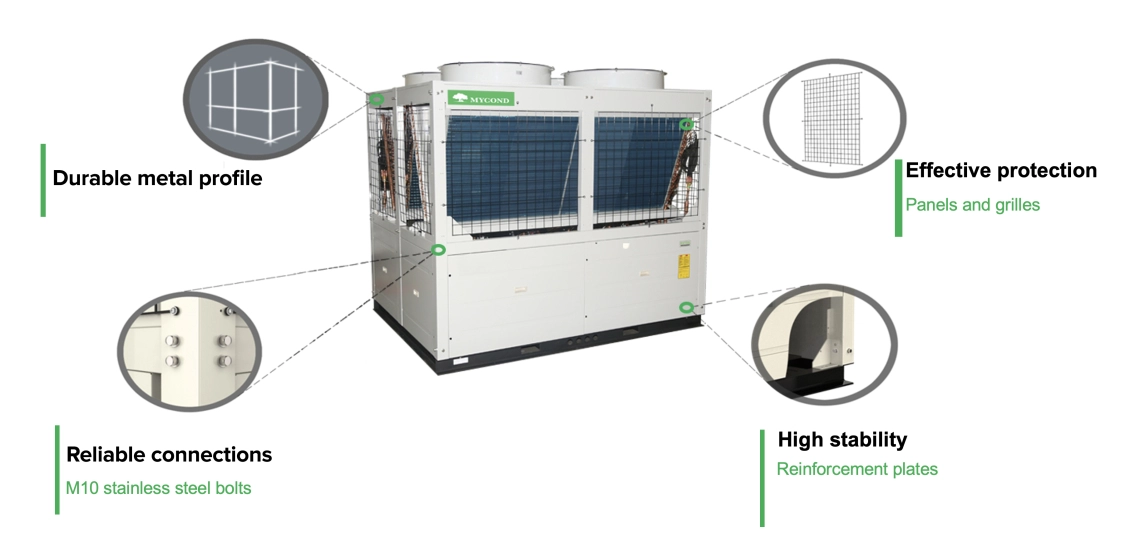

Sammenlignet med konventionelle modulenheder er det effektive areal øget med 30 % for luftvarmeveksleren og 15 % for vandvarmeveksleren, hvilket resulterer i 10 % mere nominel kølekapacitet og 16 % mere nominel varmekapacitet. Ved en udetemperatur på over 0 °C er udløbsvandtemperaturen i opvarmningstilstand helt oppe på 55 °C.

Special design MCU-YHE series

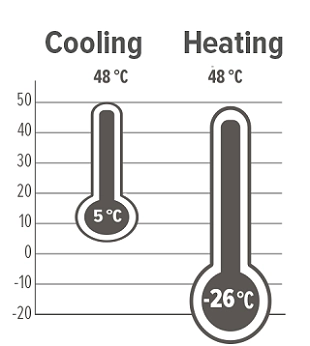

Grænser for drift

Takket være mange års erfaring med udvikling og design af køleudstyr har virksomheden med succes implementeret EVI-teknologien, der gør det muligt at arbejde i en varmetilstand selv i den hårdeste vinter ned til -26 grader.

Målene

Specifikationer	Enheder	MCU066YHE	MCU140YHE
Kølekapacitet	kW	70	150
Opvarmningskapacitet	kW	78	175
Kapacitetstrin	%	0/50/100	0/50/100
Strømforsyning		380-415 V, 3 faser, 50 Hz	380-415 V, 3 faser, 50 Hz
Elektrisk effekt i køletilstand EER	kW W/W	21,87 3,2	43,8 3,42
Elektrisk effekt i opvarmningstilstand COP	kW W/W	22,28 3,42	48 3,65
Type kølemiddel		R410A	R410A
Kompressortype		Hermetisk EVI-scrollkompressor	Hermetisk EVI-scrollkompressor
Antal kompressorer		2	2
Vandgennemstrømning	^m3/h	12	25,8
Trykfald i vand	kPa	50	62
Hydraulisk tilslutning		DN 65	DN 65
Type luftvarmeveksler		Kobber og aluminium	Kobber og aluminium
Type ventilator		Aksial	Støjsvag aksialventilator med BLDC-motor
Antal ventilatorer		2	2
Luftstrømningshastighed Maksimal temperatur i opvarmningstilstand Driftsområde i opvarmningstilstand Driftsområde i køletilstand	^m3/h °C °C °C	30000 55 -26~48 +5~20	43000 60 -30~48 -20~48
Dimensioner, LxBxH	mm	2200x860x2135	2250x1150x2255
Vægt	kg	665	940

Bemærkninger:
1. Kølekapacitet og elforbrug under køledrift refererer til den nominelle vandgennemstrømning, udløbsvandets temperatur på 7 °C og den omgivende lufts temperatur på 35 °C.
2. Opvarmningskapacitet og elforbrug under opvarmningsdrift refererer til den nominelle vandgennemstrømning, udløbsvandtemperatur 45 °C og omgivende lufttemperatur 7 °CDB.
