Medium ESP-kanalventilatorkonvektorer MCFC-serien

Et klimaanlæg, der både køler og varmer. Systemet skaber et behageligt mikroklima i kontorer, industrilokaler, erhvervs- og beboelsesejendomme, hoteller, banker, administrationsbygninger osv.

Kølekapacitet: 1,2 ... 12,6 kW

Varmeeffekt: 1,8 ... 18,9 kW

Ønsker du at købe eller har spørgsmål?

Medium ESP-kanalventilatorkonvektorer MCFC-serien

Bredt udvalg af kapaciteter. Ventilatorkonvektoren har køle-, varme- og ventilationsfunktioner. Den er designet til at opretholde behagelige forhold i boliger, kontorer, kommercielle og andre lokaler.

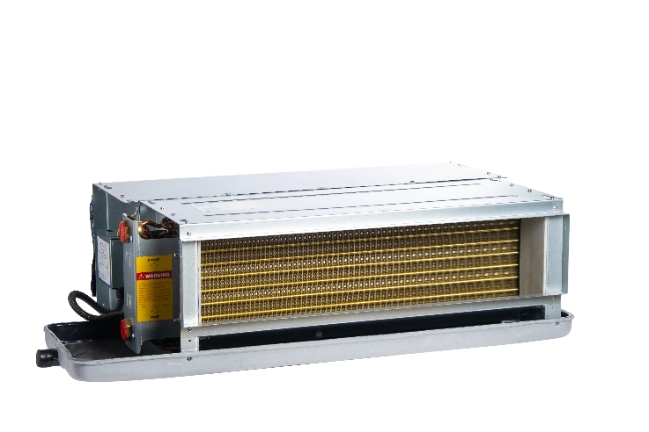

MyCond MCFC Medium ESP kanalventilatorkonvektor forbedrer luftcirkulationseffektiviteten.

Funktioner og fordele:

Optimeret varmeveksler med øget varmevekslingsareal sikrer høj fan coil-effektivitet.
Centrifugalventilator med metalblade og kabinet i galvaniseret stål sikrer høj pålidelighed og brandsikkerhed.
2-rørs fancoil med 3-rækket varmeveksler.

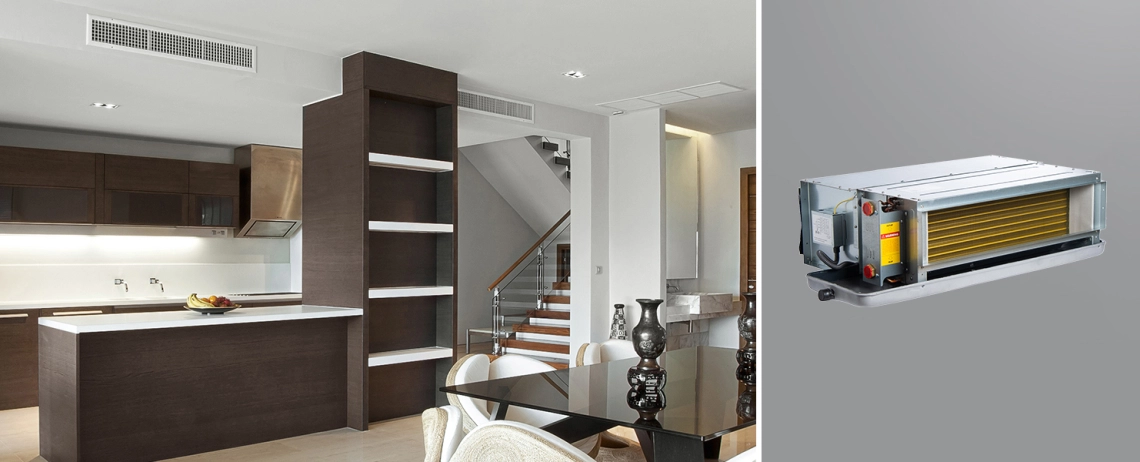

MyCond MCFC Medium ESP kanalventilatorkonvektor til effektiv klimakontrol.

MyCond MCFC Moderne ventilatorkonvektor til effektiv luftstyring.

Valg af AC- eller DC-motortype.
Rørtilslutning i venstre side.
Afløbsbakke med hældning sikrer sikker og fuldstændig dræning af kondensat fra det laveste punkt.
Statisk tryk op til 50 Pa.
Lavt strømforbrug.
Lavt støjniveau.
ModBus-styring (som ekstraudstyr).
Wi-Fi-styring (som ekstraudstyr).
Termostat købes separat

MyCond MCFC Medium ESP kanalventilatorkonvektorer med specifikationsdetaljer.

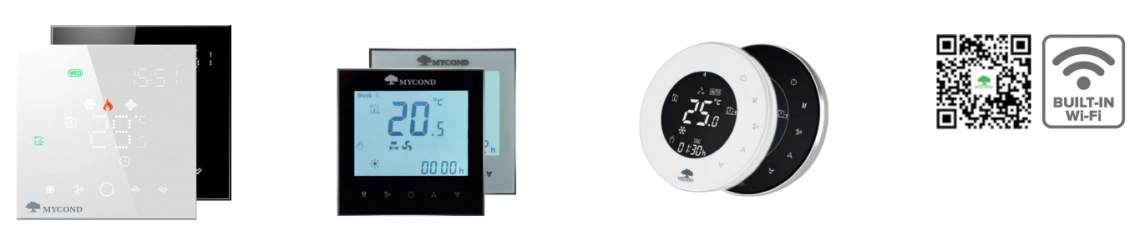

Det optimale automatiseringssæt til overkommelig og enkel styring med smartphone

MyCond MCFC Moderne hotelværelse med energieffektiv ventilatorkonvektor til medium ESP-kanaler.

Specifikationer		Enheder	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102
Luftmængde, høj / medium / lav.		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Kølekapacitet, høj/middel/lav.		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Varmekapacitet, høj/middel/lav.		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Eksternt statisk tryk		Pa.	50	50	50	50	50
Støjniveau		dB(A)	42	44	46	47	49
Vandforbrug		^m3/h	0,39	0,55	0,7	0,82	0,91
Fald i vandtryk		kPa	12	16	20	23	26
	Antal ventilatorer		1	2	2	2	2
Ventilatormotor	Antal motorer		1	1	1	1	1
	Lav hastighed	W	49	66	84	100	118
Maksimalt arbejdstryk		MPa	1,6	1,6	1,6	1,6	1,6
Indløb / udløb vandrør		mm	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Afløbsrør		mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Nettovægt		kg	17	19	20	22	25

Specifikationer		Enheder	MCFC-136	MCFC-170	MCFC-204	MCFC-238
Luftmængde, høj / medium / lav.		^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Kølekapacitet, høj/middel/lav.		W	7200/5760/4680	9000/7200/5850	10800/8640/7020	12600/10080/8190
Varmekapacitet, høj/middel/lav.		W	10800/8640/7020	13500/10800/8775	16200/12960/10530	18900/15120/12285
Eksternt statisk tryk		Pa.	50	50	50	50
Støjniveau		dB(A)	50	52	54	56
Vandforbrug		^m3/h	1,34	1,59	1,8	2,07
Fald i vandtryk		kPa	40	40	40	50
	Antal ventilatorer		3	4	4	4
Ventilatormotor	Antal motorer		1	1	1	1
	Lav hastighed	W	174	210	250	300
Maksimalt arbejdstryk		MPa	1,6	1,6	1,6	1,6
Indløbs-/udløbsvandrør		mm	Rc3/4"(DN20)	Rc3/4"(Ду20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Трубка для конденсату		mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Nettovægt		kg	31	37	42	44

Bemærk.
1. Kølekapaciteten blev testet under følgende forhold: indgangslufttemperatur 27°C tør bulb / 19,5°C våd
indløbs-/udløbsvandtemperatur 7°C / 12°C.
2. Varmeeffekten blev testet under følgende forhold: indblæsningslufttemperatur 21 °C tørt termometer; indblæsningsvandtemperatur 60/50 °C
vandtemperatur 60/50 °C.
3. Støjniveauet blev testet i et helt ekkofrit rum.
4. Disse ydelser og flowhastigheder er angivet ved et statisk tryk på 30Pa.

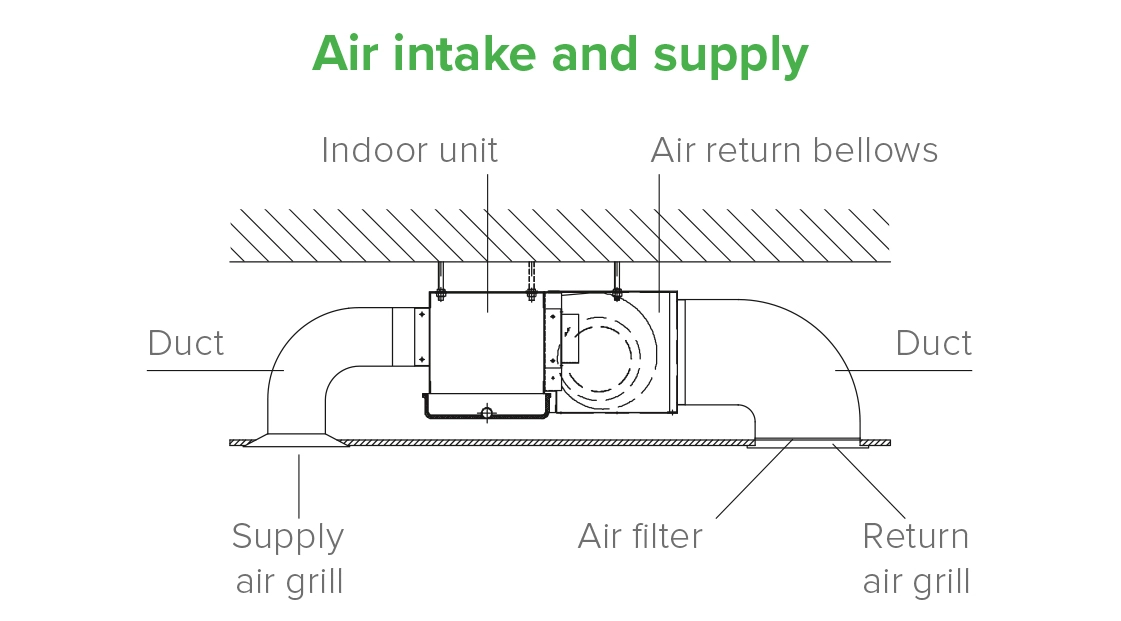

Installationsmetoder

MyCond MCFC Diagram, der viser installationsmetoder for kanalventilatorkonvektorer.

Dimensioner

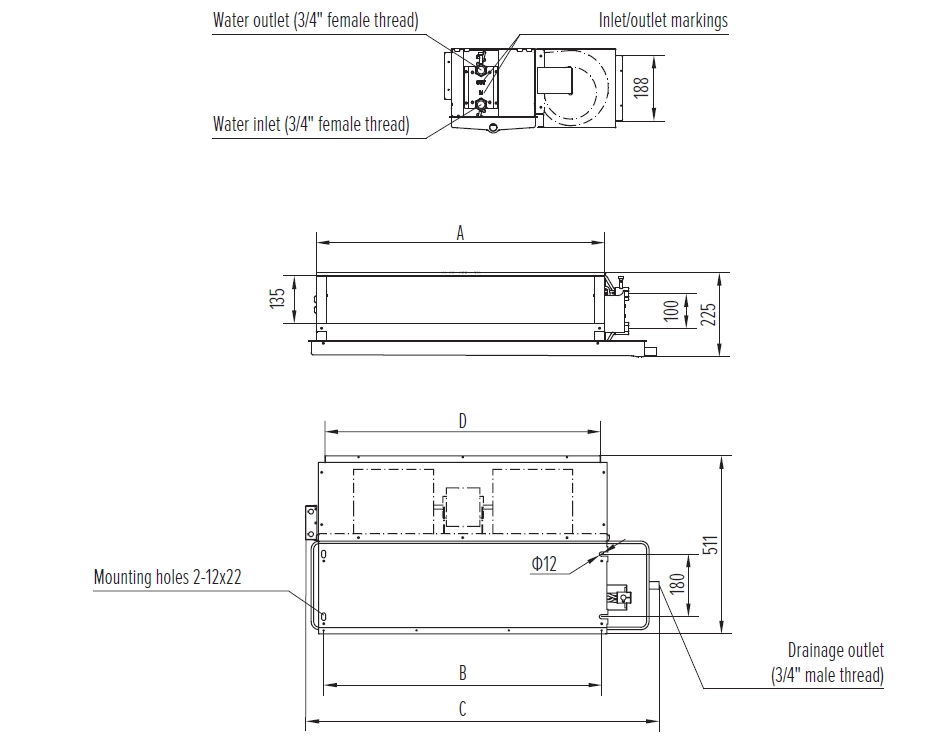

MyCond MCFC Diagram over Medium ESP fan coil-enhedens dimensioner og specifikationer.

Model	Enheder	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013

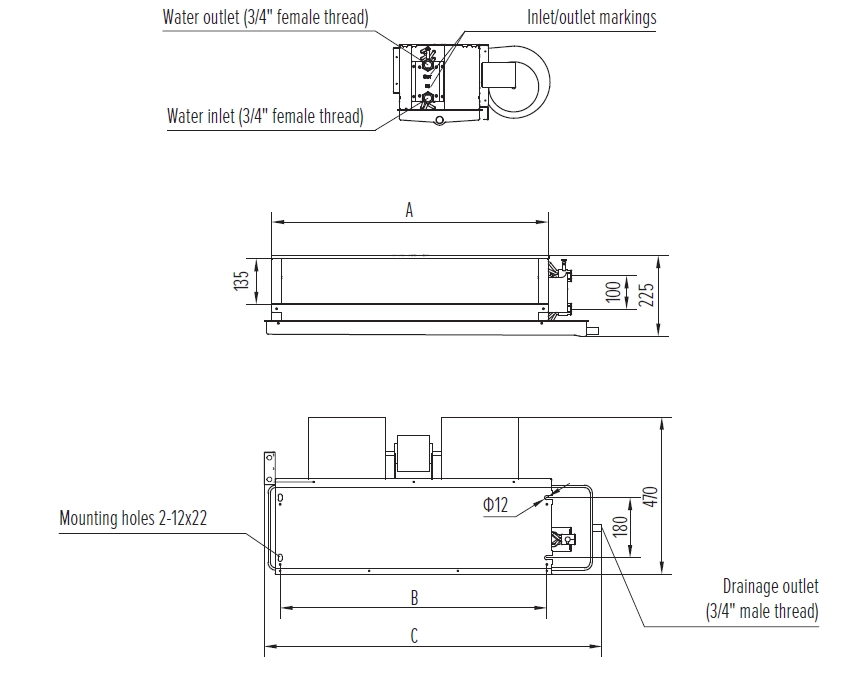

Mål og dimensioner

Vandrette installationsmodeller med bageste luftindtagskammer

Diagram, der viser dimensioner på Medium ESP kanalventilatorkonvektorer i MyCond MCFC-serien.

Model	Enheder	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013
D	мм	420	540	680	740	860	1060	1320	1520	1660
