Medium ESP kanalventilatorkonvektorer HPL-serien

Disse kanaliserede ventilatorkonvektorer med mellemtryk er designet til at levere luft via lange rørledninger og understøtter både vandret og lodret installation. Enhederne er velegnede til boliger, kontorer, uddannelsesinstitutioner og indkøbscentre

Kølekapacitet: 2,93 ... 11,29 kW

Varmeeffekt: 3,31 ... 13,13 kW

Ønsker du at købe eller har spørgsmål?

Medium ESP kanalventilatorkonvektorer HPL-serien

Ventilatorkonvektoren har 7 standardstørrelser med forskellige luftgennemstrømningskapaciteter (fra 340 til 2100^m3/t), som hver er udstyret med en 3- eller 4-rækket konvektor og med mulighed for at tilføje en 1- eller 2-rækket konvektor til 4-rørssystemer. Dette er det mest komplette sortiment, ideelt til alle aircondition-krav.

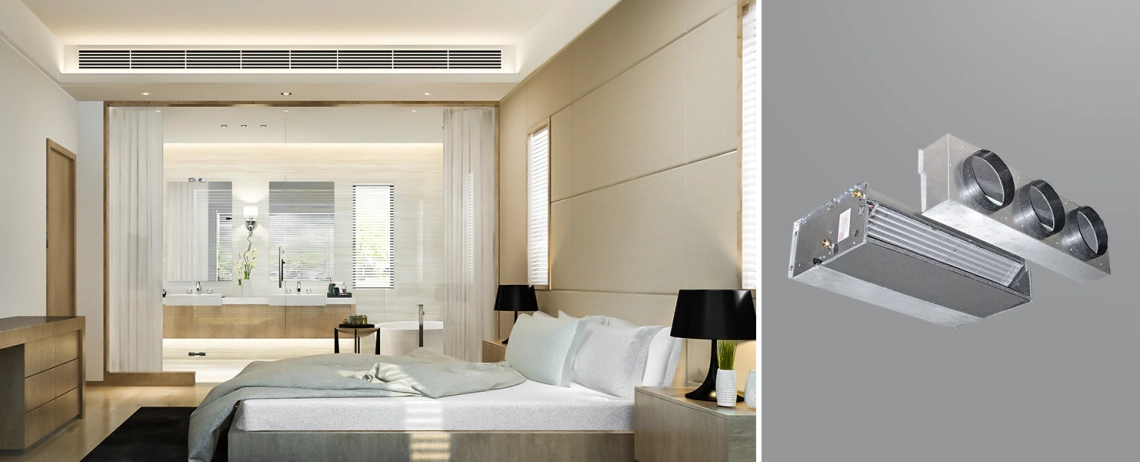

MyCond HPL Et moderne hotelværelse med en medium ESP kanalventilator.

Nøglefunktioner :

Højt niveau af komfort
Bredt driftsområde
Statisk tryk op til 80 Pa
Kabinet af galvaniseret stål
Højeffektiv kobbervarmeveksler
Statisk og dynamisk afbalanceret ventilator for ekstremt støjsvag drift
Installation i vandret og lodret position

Billedet viser energieffektiviteten af Medium ESP kanalventilatorkonvektoren fra MyCond HPL-serien.

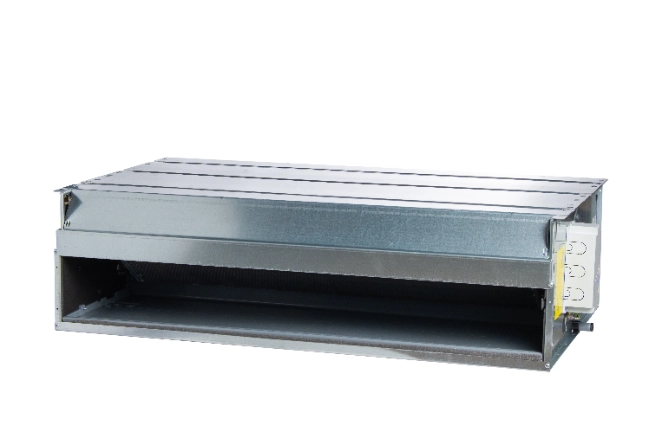

Billede af en højtydende MyCond HPL-serie medium ESP kanalventilatorkonvektor i drift.

Fordele :

Kabinettet er lavet af 1 mm galvaniseret stål og isoleret med 3 mm polyolefinskum (klasse M1).
Ventilatorerne har blade af aluminium eller plast.
Den 5-trins motor er monteret på vibrationsdæmpende puder. Designet har intern termisk beskyttelse med automatisk nulstilling (beskyttelsesgrad IP 20, klasse B).
Varmeveksleren er ikke egnet til brug i ætsende omgivelser, hvor den kan blive udsat for korrosion. Tilslutningerne sidder på venstre side set fra enhedens luftudgang.
Kondensatbakken er lavet af plastik. Det L-formede design gør det muligt at installere ventilatorkonvektoren i enten vandret eller lodret position.
Filteret er lavet af polypropylenfiber, der er spændt ud på en galvaniseret stålramme. Rammen er monteret i særlige føringer, så filteret nemt kan fjernes og monteres i forbindelse med vedligeholdelse.

Diagram over Medium ESP-kanalventilatorkonvektorer MyCond HPL-seriens funktioner.

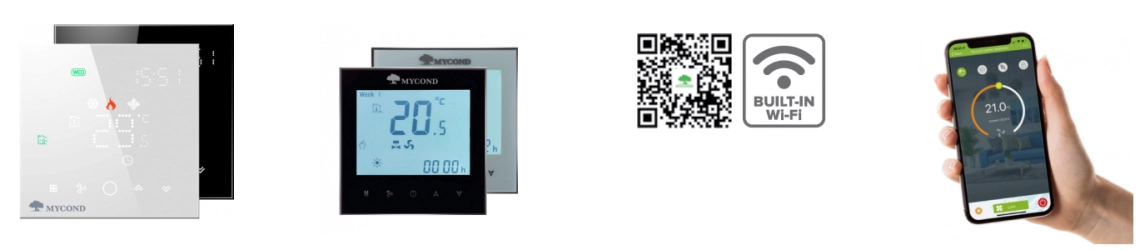

Det optimale automatiseringssæt til overkommelig og enkel styring via smartphone

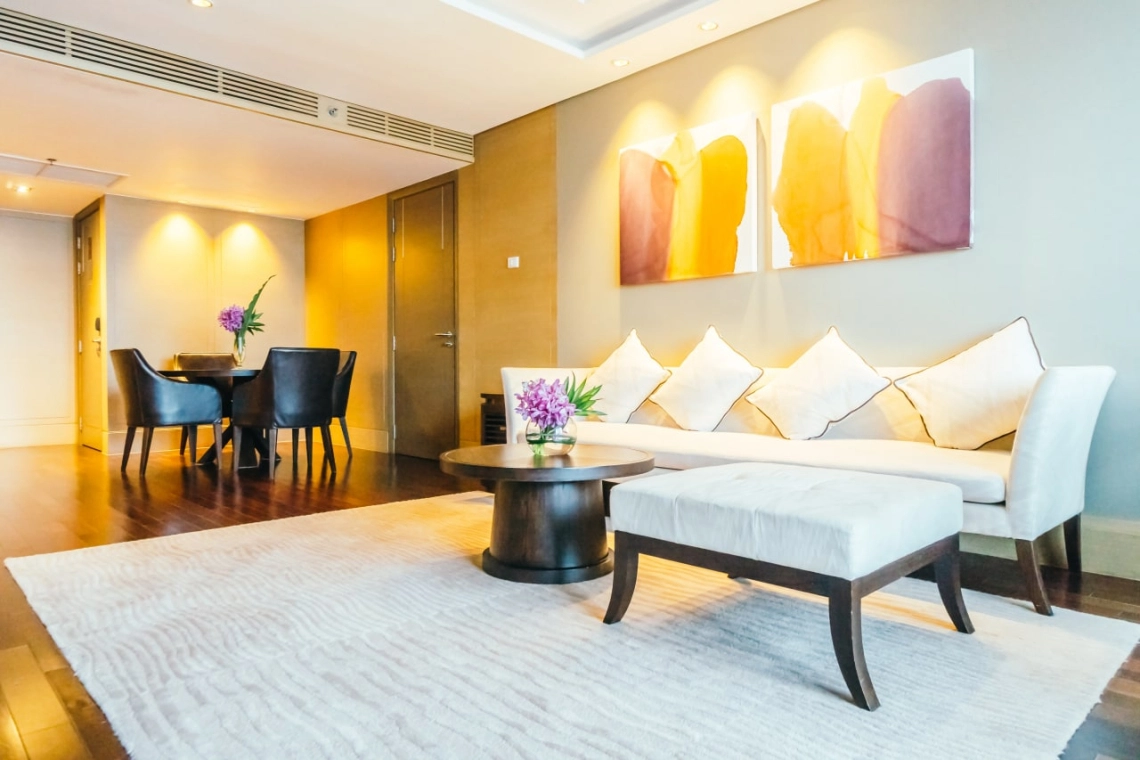

Elegant kanalventilator fra MyCond HPL-serien installeret i en moderne stue.

3-rækkede ventilatorkonvektorer, 2-rørs modeller. Specifikationer

Specifikationer	Enheder	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Luftstrøm	^m3/h	535	860	1115	1340	1375	1635	2100
Kølekapacitet	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Opvarmningskapacitet	kW	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Motorens indgangseffekt	W	55	110	126	175	174	166	245
Lydeffekt (Lw)	dB(A)	51	55	57	63	62	61	66
Vandrør til indløb/udløb		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Kondensatrør	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

4-rækkede fan coil-enheder, 2-rørs modeller. Specifikationer

Specifikationer	Enheder	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Luftgennemstrømning	^m3/h	535	860	1115	1340	1375	1635	2100
Kølekapacitet	kW	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Opvarmningskapacitet	kW	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Motorens indgangseffekt	W	55	110	126	175	174	166	245
Lydeffekt (Lw)	dB(A)	51	55	57	63	62	61	66
Vandrør til indløb/udløb		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Kondensatrør	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

3+1-rækkers ventilatorkonvektor, 4-rørs modeller Specifikationer

Specifikationer	Enheder	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Luftgennemstrømning	^m3/h	535	860	1115	1340	1375	1635	2100
Kølekapacitet	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Opvarmningskapacitet	kW	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Motorens indgangseffekt	W	55	110	126	175	174	166	245
Lydeffekt (Lw)	dB(A)	51	55	57	63	62	61	66
Vandrør til indløb/udløb		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Kondensatrør	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

Egenskaberne er angivet for følgende driftsparametre:
Statisk tryk: 0Pa
KØLING: indblæsningstemperatur +27 °C tør temperatur, +19 °C fugtig term. Vandtemperatur ved indløb/udløb. +7/12 °C.
OPVARMNING: lufttemperaturen ved indgangen er +20 °C. Vandtemperatur ved indløb/udløb. +50/45 °C.
Opvarmning 4-rørssystem: lufttemperatur ved indgangen +20 °C. Vandtemperatur ved indløb/udløb. +65/55 °C.

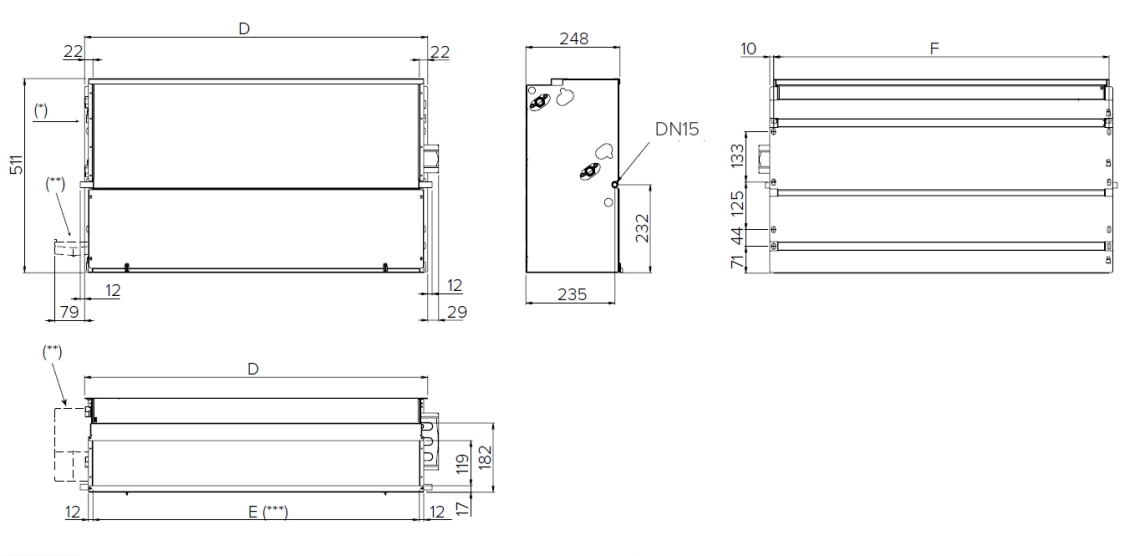

Lodret installation

Skematisk illustration af energieffektiviteten i MyCond HPL-seriens kanalventilatorkonvektor.

Bemærk:
(*) - Coil-tilslutninger til venstre
(**) - Ekstra kondensatbakke (ekstraudstyr)
(***) - Mål på indsugningsramme: E x 119 mm
(****) - Udvendig diameter

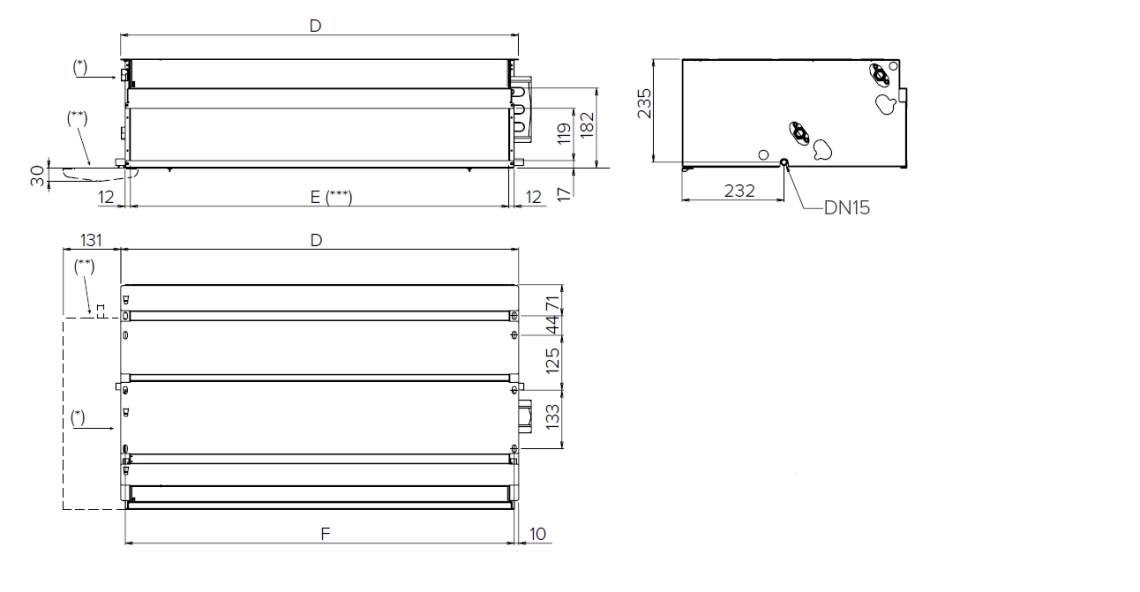

Vandret installation

Diagram, der illustrerer luftstrømsvejene i MyCond HPL-seriens kanalenheder.

Bemærk:
(*) - Spoleforbindelser til venstre
(**) - Ekstra kondensatbakke (ekstraudstyr)
(***) - Mål på indsugningsramme: E x 119 mm
(****) - Udvendig diameter

Model	Enheder	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
D	mm	689	904	1119	1119	1334	1549	1549
E	mm	645	860	1075	1075	1290	1505	1505
F	mm	669	884	1099	1099	1314	1529	1529

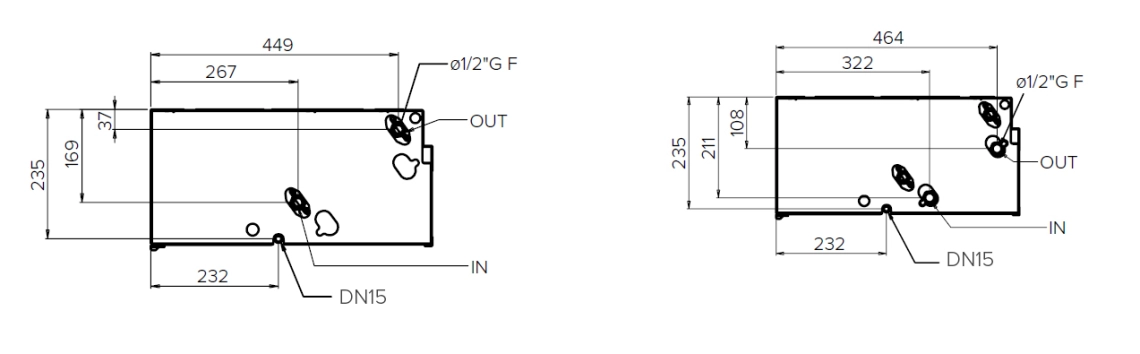

Spoleforbindelser

3- eller 4-rækkede spoler / Ekstra varmespiral (1 eller 2 rækker)

MyCond HPL Diagram, der viser luftfordeling og kontrolmekanismer i ventilatorkonvektorer med medium ESP-kanal.

Model	Enheder	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 rækker	kg	18,5	25,4	26,5	27,9	38,4	47,2	47,4
3+1 rækker	kg	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 rækker	kg	19,5	26,7	27,9	29,0	39,8	48,9	49,1
