Medium ESP-kanal

At give fleksibilitet til at tilpasse sig forskellige installationssituationer

Kølekapacitet: 1.5 ... 16 kW

Varmeeffekt: 1.7 ... 18 kW

Ønsker du at købe eller har spørgsmål?

Det indbyggede UV-C-strålemodul udfører en effektiv og
effektiv luftsterilisering både på enhedens spoleoverflade og på den luft
, der passerer igennem. Modulets ydeevne er blevet certificeret
af det uafhængige laboratorium Texcell.

Vigtige funktioner:

Det indbyggede UV-C-stråleemittermodul udfører en effektiv og virkningsfuld luftsterilisering både på enhedens spoleoverflade og den luft, der passerer igennem.
Dette moduls ydeevne er blevet certificeret af det uafhængige laboratorium Texcell.

Diagram illustrating features of Medium ESP duct system.

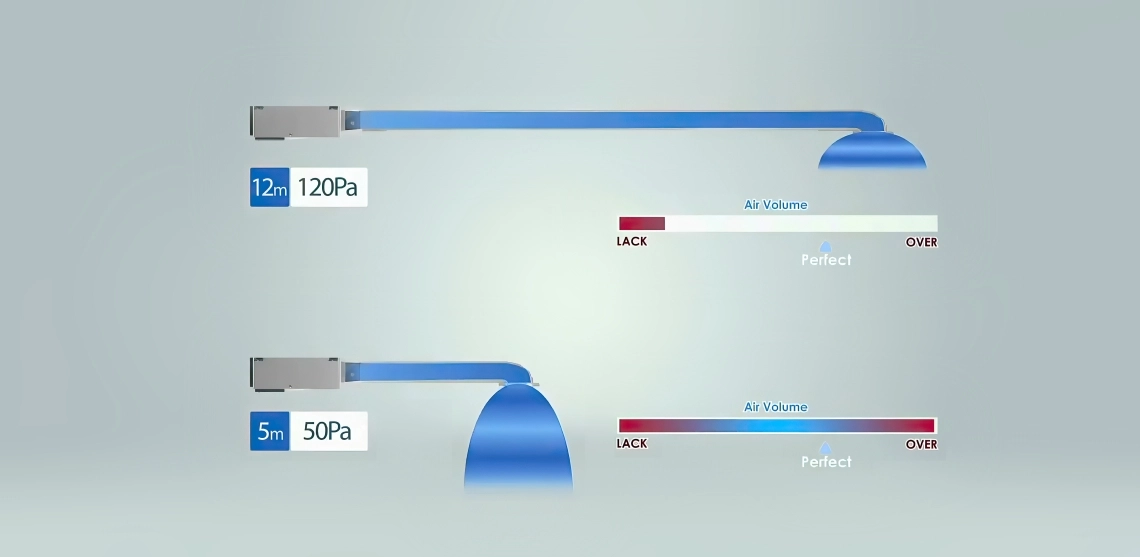

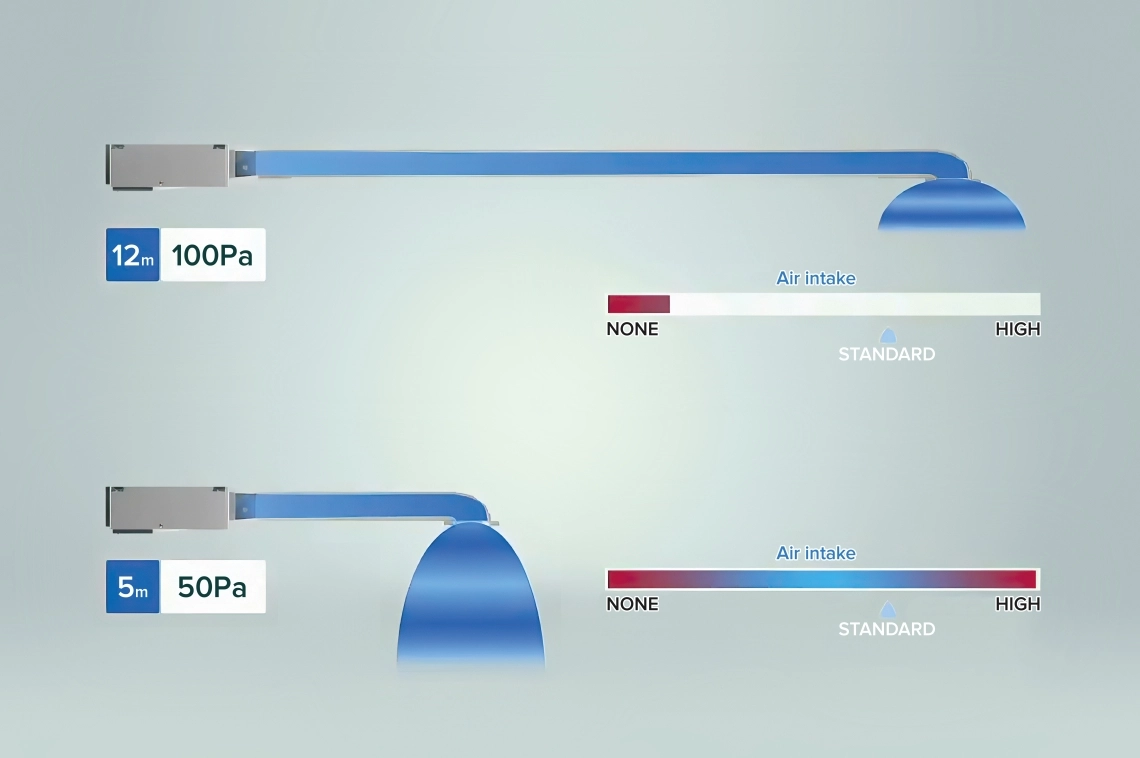

Valgfrit statisk tryk, opfylder forskellige behov

I henhold til brugernes krav kan det statiske tryk justeres med trådstyring i stedet for den traditionelle måde at ændre de røde og hvide terminaler på. Det maksimale statiske tryk i hele serien kan nå 100Pa.

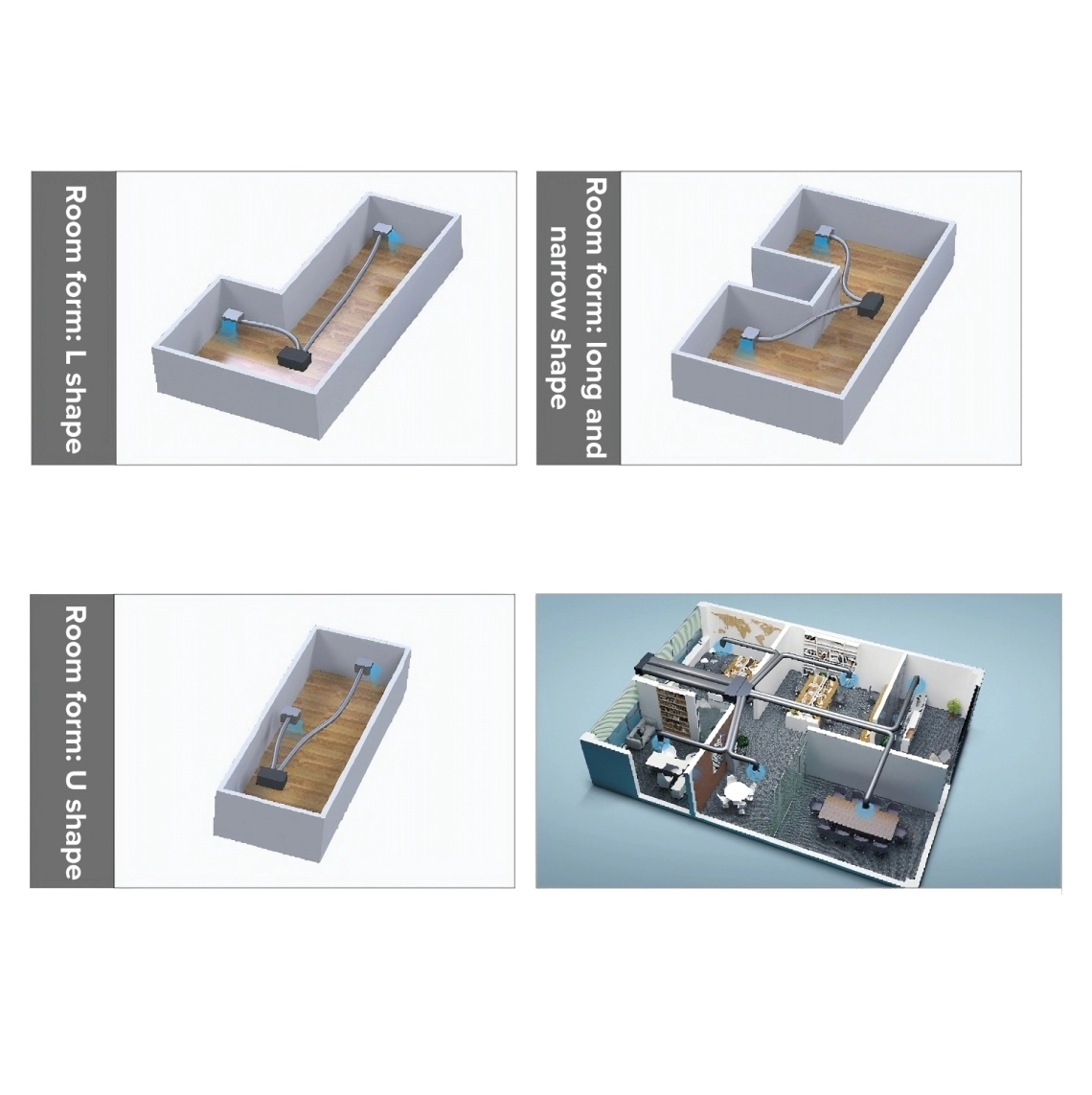

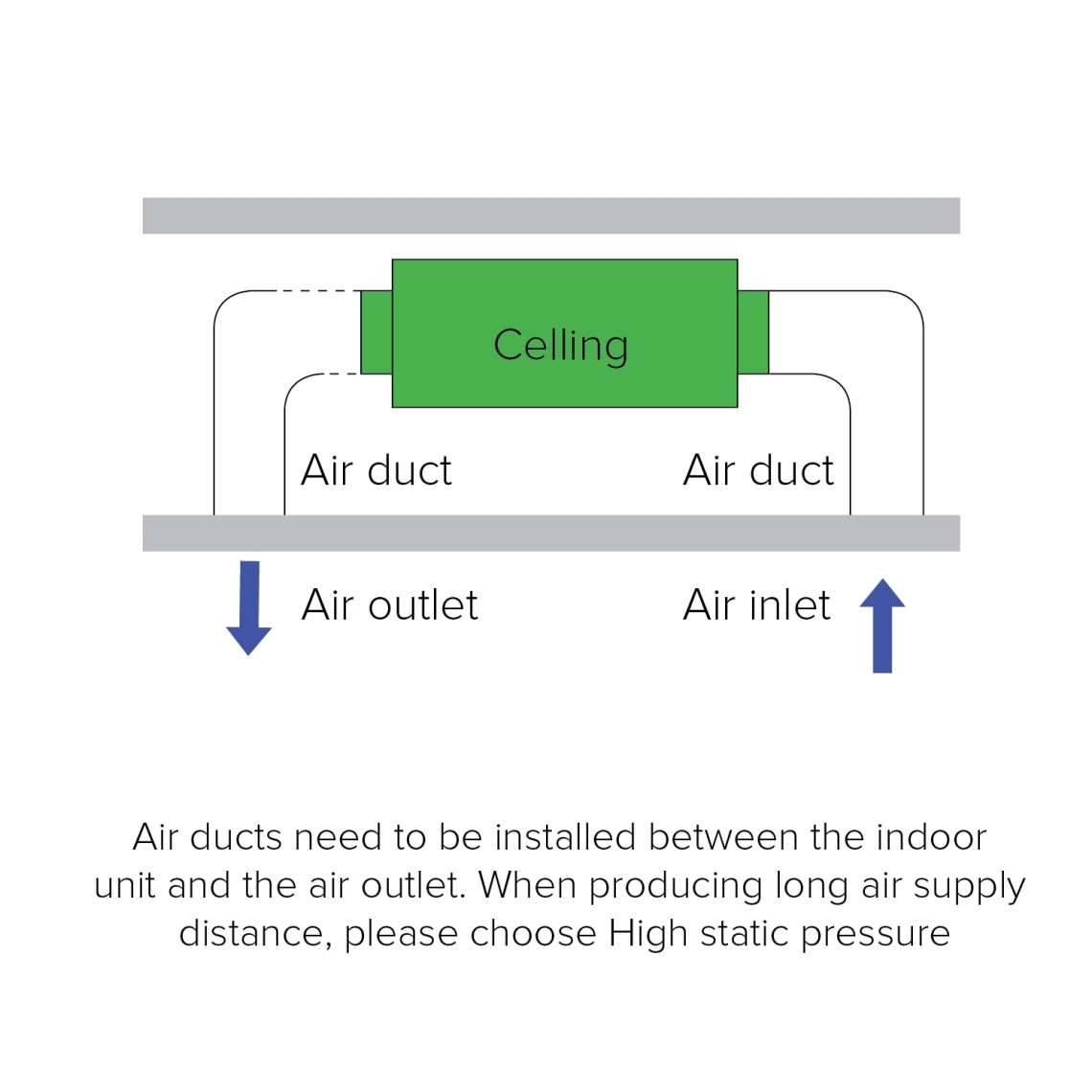

Luftkanalforbindelse - mere plads at dele

Enheden kan forbinde flere rum gennem luftkanalen og kan arrangeres fleksibelt i henhold til forskellige hustyper, et klimaanlæg, deling af flere rum.

Duct system showcasing flexibility and control for efficient air distribution.

Duct system for medium ESP ventilation units.

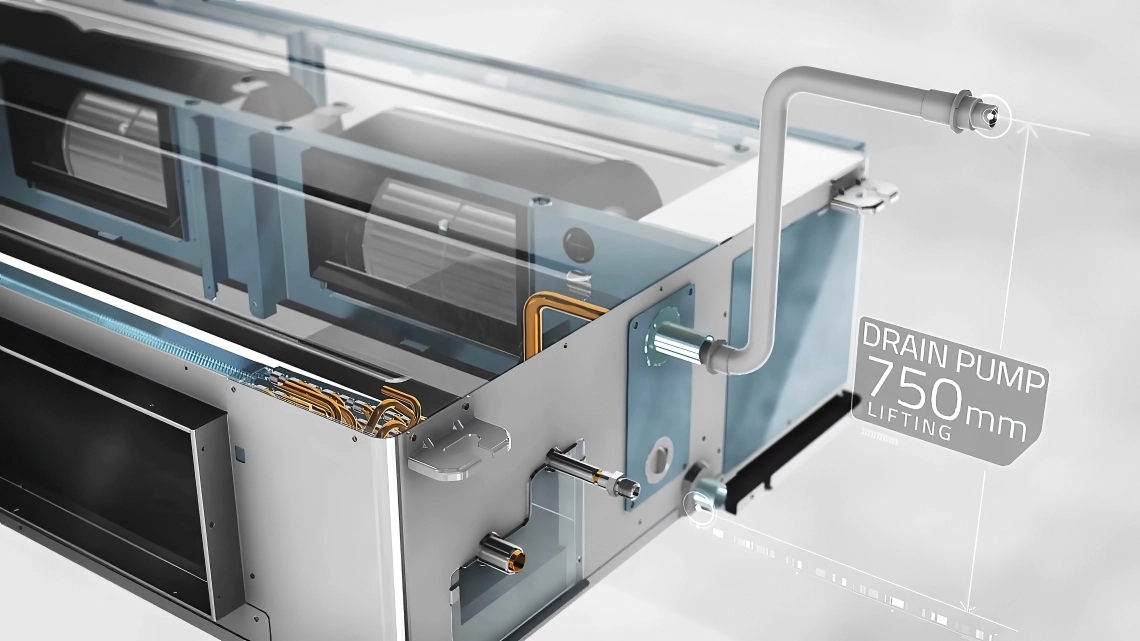

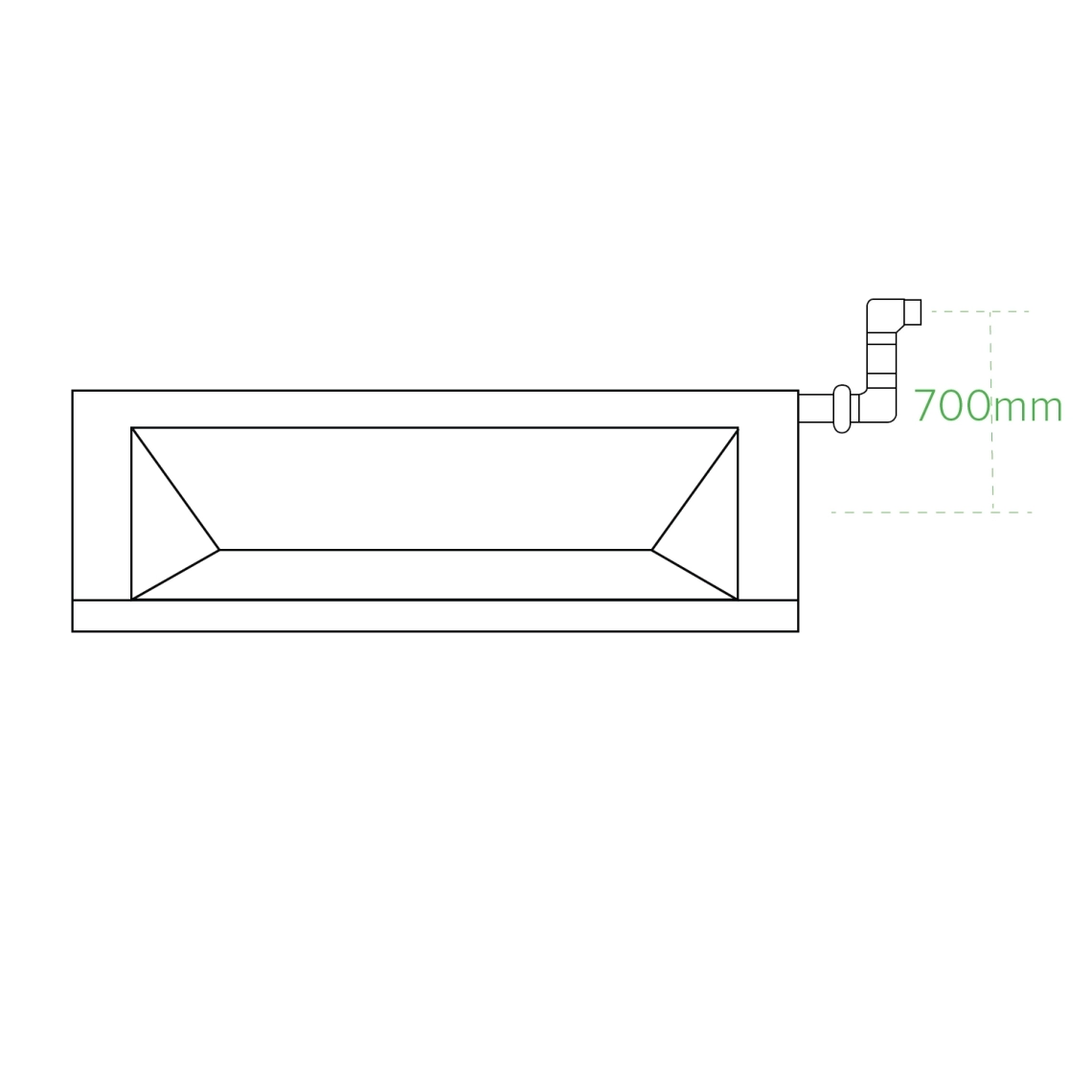

Afløbspumpe med høj løfteevne

Standard kondensvandsløftepumpe, standardhoved 700 mm og indbygget svømmerafbryder, praktisk at samarbejde med den faktiske situation på stedet, kondensvandsudledning klimaanlæg.

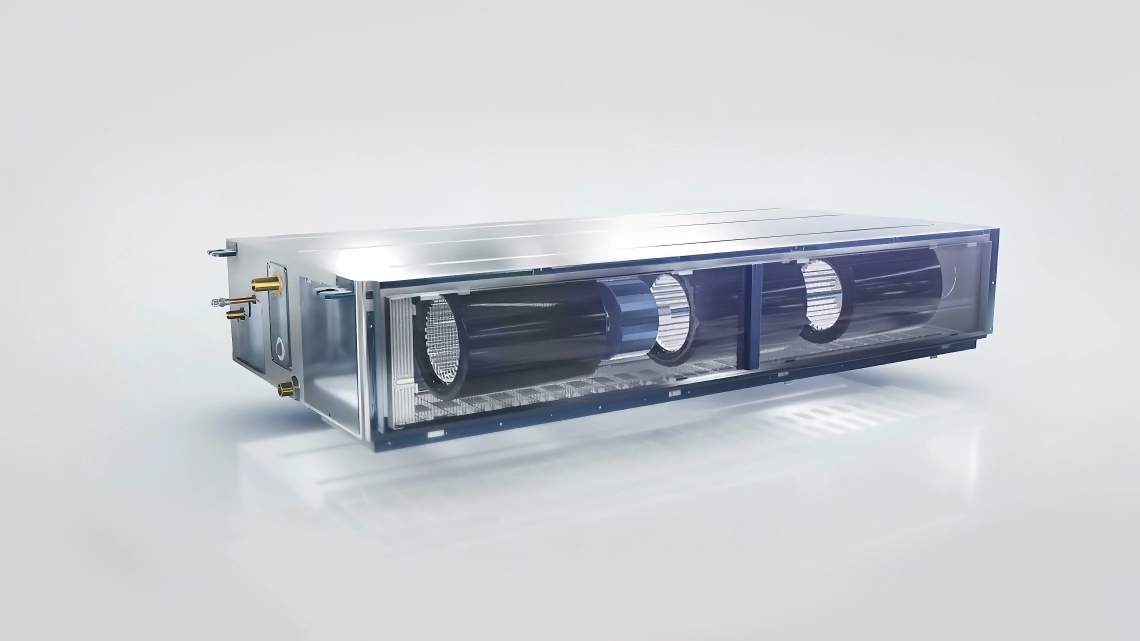

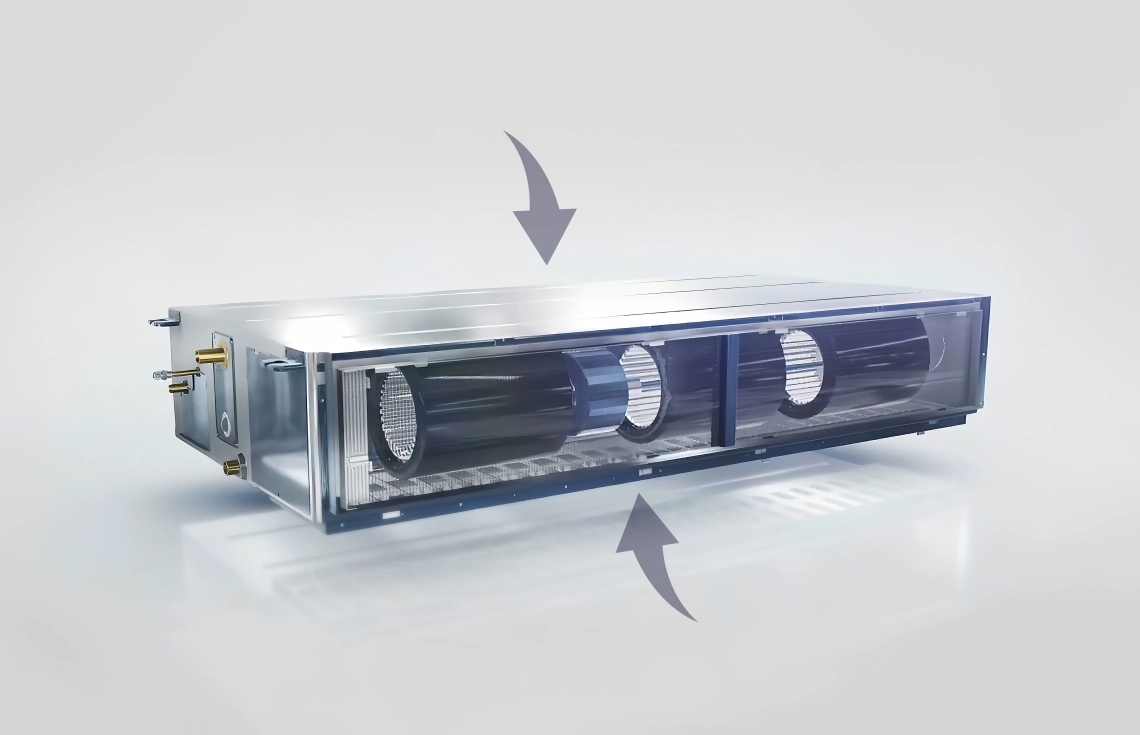

AC-ventilatormotor installeret

I indendørsenheder er det muligt at justere engangskompressionen ved hjælp af den brugerkablede controller.

Cross-section of a medium ESP duct showing airflow dynamics.

Medium ESP duct system in operational setup.

Indbygget kondensatpumpe

Enhederne har en indbygget kondensatpumpe med høj løftekapacitet - op til 450 mm.

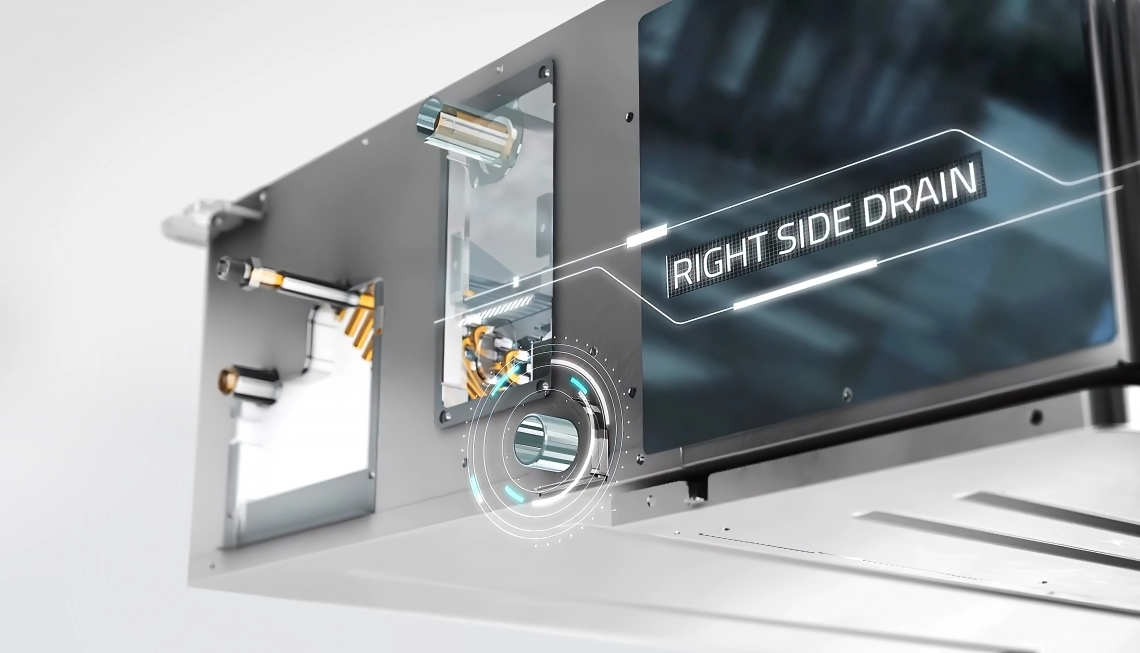

Mere fleksibel

Tre afløbsveje.

Medium ESP duct for optimized airflow control.

Medium ESP duct system for HVAC efficiency.

Konfiguration af luftindtag

Modulet med elektriske komponenter er placeret direkte under gitteret, hvilket giver mulighed for nem vedligeholdelse.

Specifikationer

Enheder

MIDJ-
05X1EV2AA

MIDJ-
07X1EV2AA

MIDJ-
09X1EV2AA

MIDJ-
12X1EV2AA

MIDJ-
16X1EV2AA

MIDJ-
18X1EV2AA

MIDJ-
24X1EV2AA

MIDJ-
28X1EV2AA

MIDJ-
30X1EV1AA

MIDJ-
38X1EV1AA

MIDJ-
48X1EV1AA

MIDJ-
54X1EV1AA

Kapacitet

Køling

1,50

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

Opvarmning

1,70

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

13,00

16,30

18,00

Elektriske parametre

Strømforsyning

Ph/V/Hz

1/220~230/50/60

Ventilation

Luftstrøm (H/M/L)

^m3/h

515/
440/390

545/
470/390

570/
495/420

700/
625/550

915/
765/640

1275/
1050/875

1450/
1200/1000

2000/
1700/1400

2150/
1700/1400

2350/
1950/1600

Lydtryk
(H/M/L)

dB(A)

29/27/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Lydeffekt
(H/M/L)

dB(A)

41/39/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Installation - Dimensioner

Nettodimensioner
(BxDxH)

700x700x248

1100x700x248

1500x700x248

Pakket enhed
mål
(BxDxH)

932x835x280

1332x835x280

1698x857x305

Netto/brutto
vægt

27,0/
32,0

28,5/
33,5

36,8/
43,4

39,4/
45,4

48,3/
56,5

51,3/
59,5

Ø Væskerør

mm
(inch)

6,35
(1/4)

9,52
(3/8)

Ø Gasrør

mm
(tommer)

9,52
(3/8)

12,70 (1/2)

15,88
(5/8)

Statisk tryk
(Standard/Maks.)

20/200

20/180

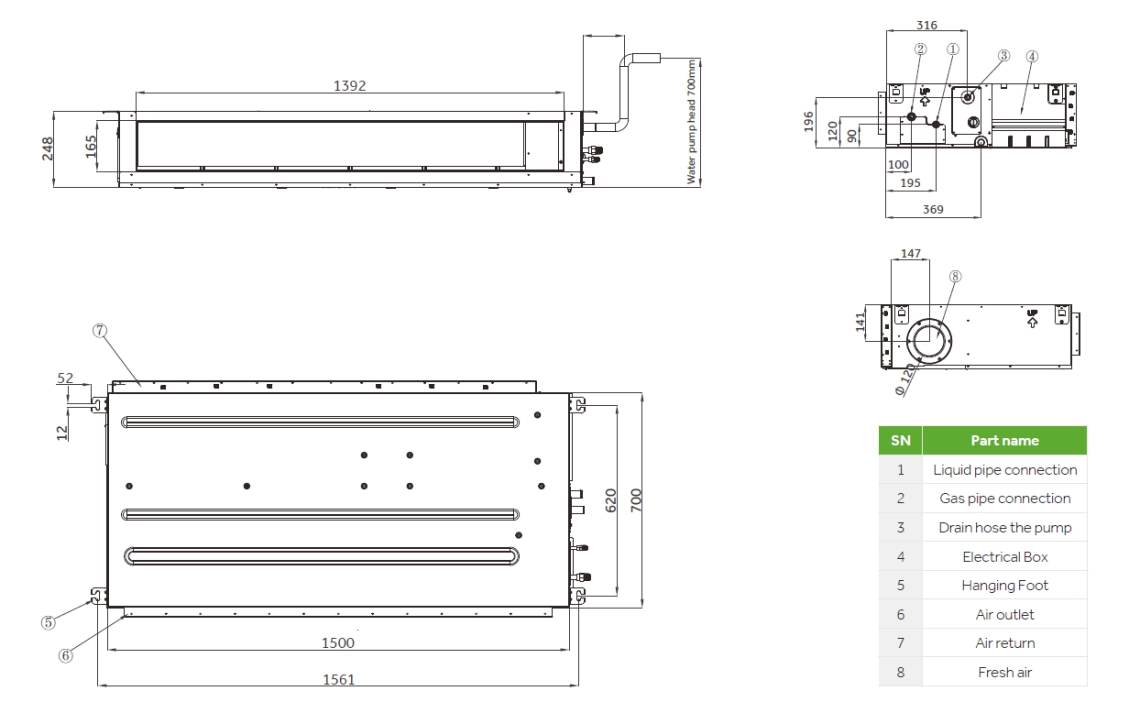

Dimensioner

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

Diagram showing the dimensions of the medium ESP duct.

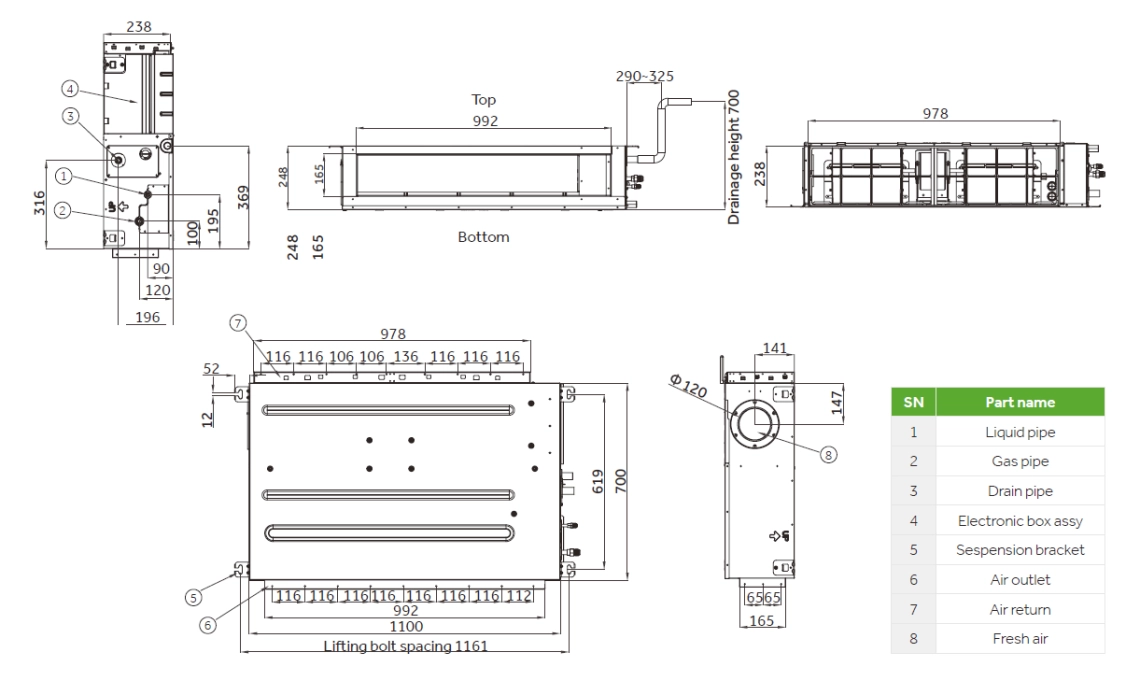

Dimensioner

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

Medium ESP duct module designed for air purification.

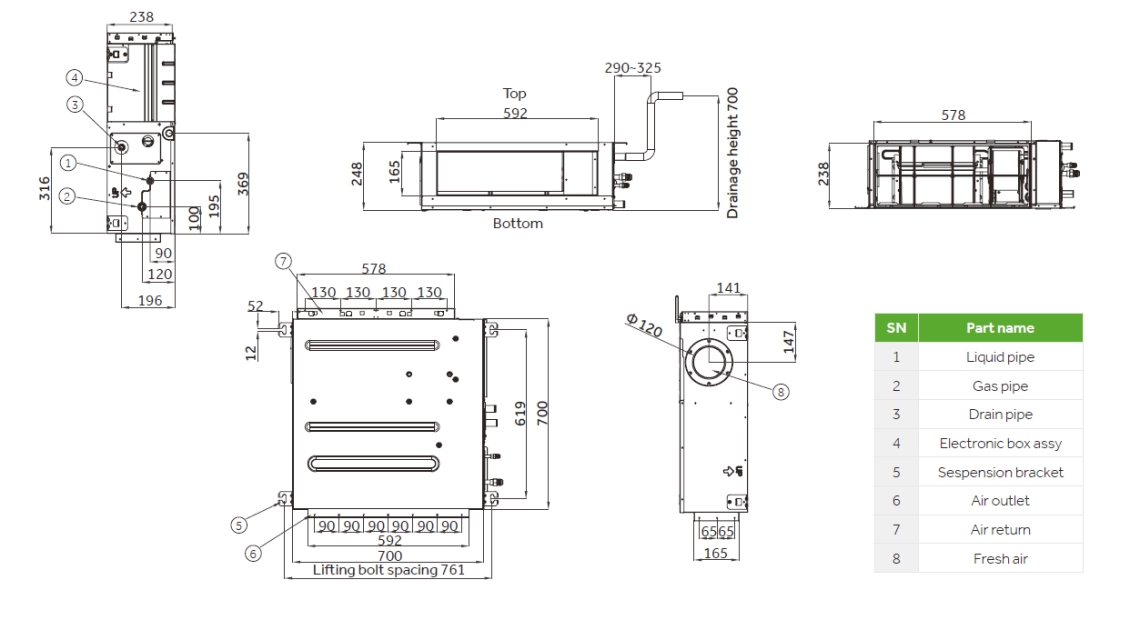

Dimensioner

MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA

Diagram illustrating dimensions of the UV-C ray emitter for medium ESP duct.
