Kanalventilatorkonvektorer med lav ESP MCFDS-serien

Kanalisérbare lavtryksventilatorer er en perfekt løsning i et varme- og klimaanlæg for din komfort og bekvemmelighed. Denne avancerede og effektive enhed er designet til at give det optimale niveau af komfort i ethvert rum

Kølekapacitet: 1,2 ... 9,0 kW

Opvarmningskapacitet: 1,8 ... 13,5 kW

Vil du købe eller har du spørgsmål?

Kanalventilatorkonvektorer med lav ESP MCFDS-serien

Med sin kompakte størrelse og høje effektivitet sikrer ventilatorkonvektoren det ønskede klima uden for meget støj. Denne ventilatorkonvektor er bemærkelsesværdig pålidelig og nem at bruge og er et fremragende valg til ethvert behov. Den er ideel til alle typer rum, lige fra kontorer og butikker til beboelsesrum og hoteller.

MyCond MCFDS En kompakt ventilatorkonvektor designet til effektiv luftcirkulation i soveværelser.

Funktioner og fordele:

En centrifugalventilator med metalblade og galvaniseret stålhus sikrer høj pålidelighed og brandsikkerhed.
Nyt design af en V-type varmeveksler med et større overfladeareal.
Kompakt størrelse.
Mulighed for at vælge en AC- eller DC-motor.
Statisk tryk op til 30 Pa.

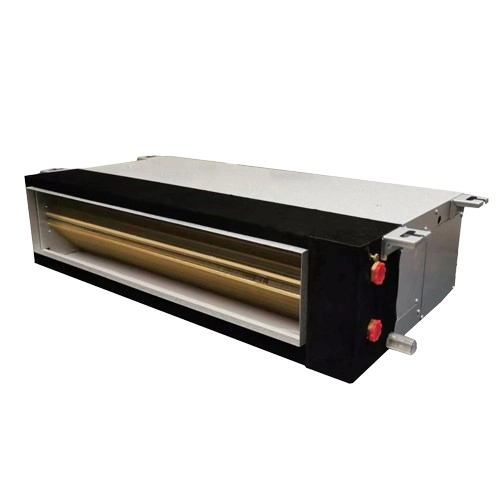

MyCond MCFDS Energieffektiv kanalventilator til HVAC-systemer.

MyCond MCFDS Moderne, hyggelig studiolejlighed med integration af en fan coil-enhed.

Lavt strømforbrug.
Lavt støjniveau.
Modbus-kontrol.
Wi-Fi-kontrol.
Termostat købes separat.

MyCond MCFDS Kompakt ventilatorkonvektor til energieffektiv luftfordeling.

Det optimale automatiseringssæt til overkommelig og enkel styring med smartphone

MyCond MCFDS ventilatorkonvektor i et soveværelse forbedrer luftfordelingen.

Specifikationer		Enheder	MCFDS-034	MCFDS-051	MCFDS-068	MCFDS-085	MCFDS-102
Luftgennemstrømning, høj / medium / lav.		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Kølekapacitet, høj/middel/lav.		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Varmekapacitet, høj/middel/lav.		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Eksternt statisk tryk		Pa.	30	30	30	30	30
Støjniveau		dB(A)	40	42	44	46	47
Vandforbrug		^m3/h	0,39	0,55	0,7	0,82	0,91
Fald i vandtryk		kPa	12	16	20	23	26
	Antal ventilatorer		1	2	2	2	2
Ventilatormotor	Antal motorer		1	1	1	1	1
	Lav hastighed	W	43	57	70	84	105
Antal rækker på spolen			2	2	2	2	2
Maksimalt arbejdstryk		MPa	1,6	1,6	1,6	1,6	1,6
Indløb / udløb vandrør		mm	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Afløbsrør		mm	(DN20)	(DN20)	(DN20)	(DN20)	(DN20)
Nettovægt		kg	16	18	18	21	21

Specifikationer		Enheder	MCFDS-119	MCFDS-136
Luftgennemstrømning, høj/middel/lav.		^m3/h	1360/1020/680	1700/1275/850
Kølekapacitet, høj/middel/lav.		W	7200/5760/4680	9000/7200/5850
Varmekapacitet, høj/middel/lav.		W	10800/8640/7020	13500/10800/8775
Eksternt statisk tryk		Pa.	30	30
Støjniveau		dB(A)	48	48
Vandforbrug		^m3/h	1,21	1,34
Fald i vandtryk		kPa	27,6	28
	Antal ventilatorer		3	4
Ventilatormotor	Antal motorer		1	1
	Lav hastighed	W	121	151
Antal rækker af spolen			3	3
Maksimalt arbejdstryk		MPa	1,6	1,6
Indløbs-/udløbsrør til vand		mm	Rc3/4"(DN20)	Rc3/4"(Ду20)
Трубка для конденсату		mm	(DN20)	(DN20)
Nettovægt		kg	25	30

Bemærk.

1. Kølekapaciteten blev testet under følgende forhold: indblæsningstemperatur 27°C tørt termometer/
19,5°C vådt termometer; indløbs-/udløbsvandtemperatur 7°C / 12°C.
2.Varmeeffekten blev testet under følgende forhold: indblæsningstemperatur 21 °C med tørt termometer;
indblæsningsvandtemperatur 60/50 °C.
3.Støjniveauet blev testet i et helt ekkofrit rum.
4.Alle ydelser og flowhastigheder er angivet ved et statisk tryk på 30Pa.

Installationsmetoder

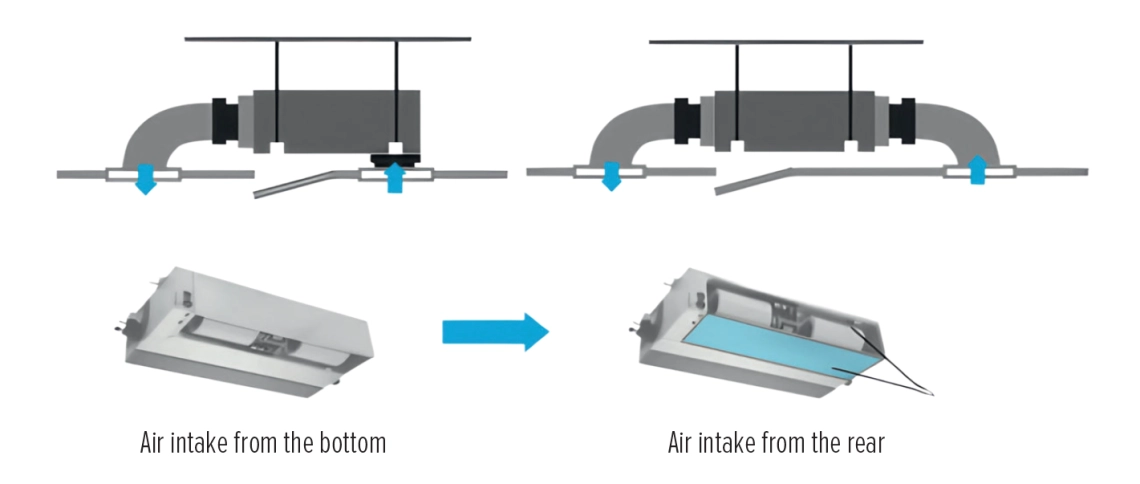

Diagram, der viser installationsmetoder for ventilatorkonvektorer i MyCond MCFDS-serien.

Dimensioner

Vandrette installationsmodeller

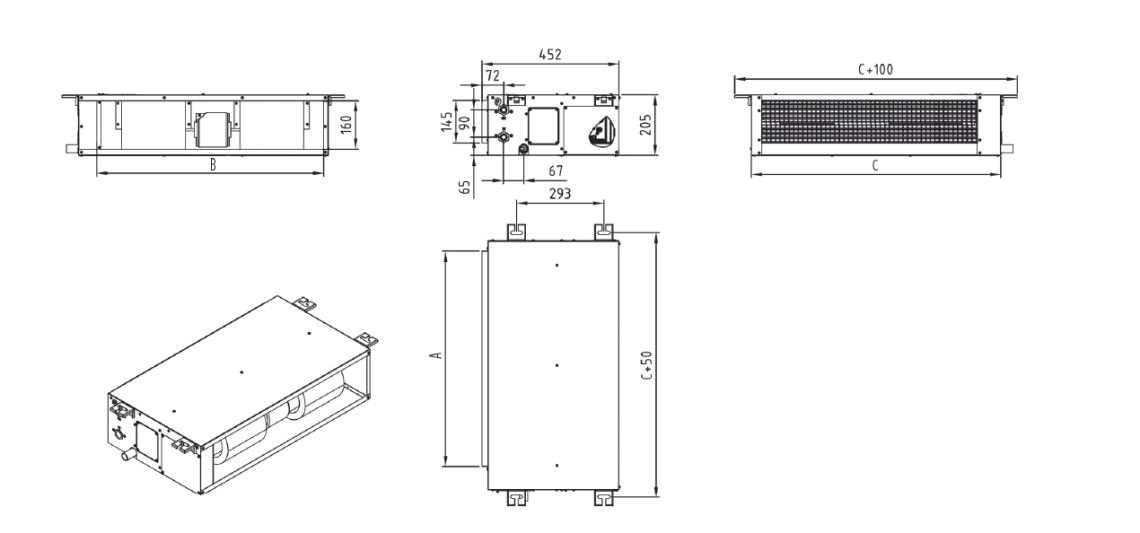

Diagram, der viser dimensionerne på MyCond MCFDS-seriens kanalventilatorkonvektor.

Model	Enheder	MCFDS-034	MCFDS	MCFDS-068	MCFDS-085	MCFDS-102	MCFDS-119	MCFDS-136
A	mm	460	710	710	880	880	940	1270
B	mm	498	748	748	918	918	978	1308
C	mm	572	822	922	992	1143	1052	1382
