Hydro-boks

Mycond hydro unit gør det muligt at bruge VRF-systemer til at give brugerne et behageligt klimaanlæg, opvarmning af varmt vand og varmt brugsvand. Denne løsning er velegnet til både boligområder og erhvervsområder, f.eks. boliger, kontorbygninger, hoteller, hospitaler osv.

Kølekapacitet: 7 ... 28 kW

Opvarmningskapacitet: 9 ... 31 kW

Vil du købe eller har du spørgsmål?

Mycond

Hydro Box

Vigtige funktioner:

Integrerede løsninger (ATA, ATW, DHW) i ét system
Stilfuldt udseende
Vandudgangstemperatur op til 50ºC.
Kombination af flere moduler til større kapacitetsbehov
Vægmonteret type, der sparer plads
Kan tilsluttes MRF S
Nem vedligeholdelse takket være patenteret design

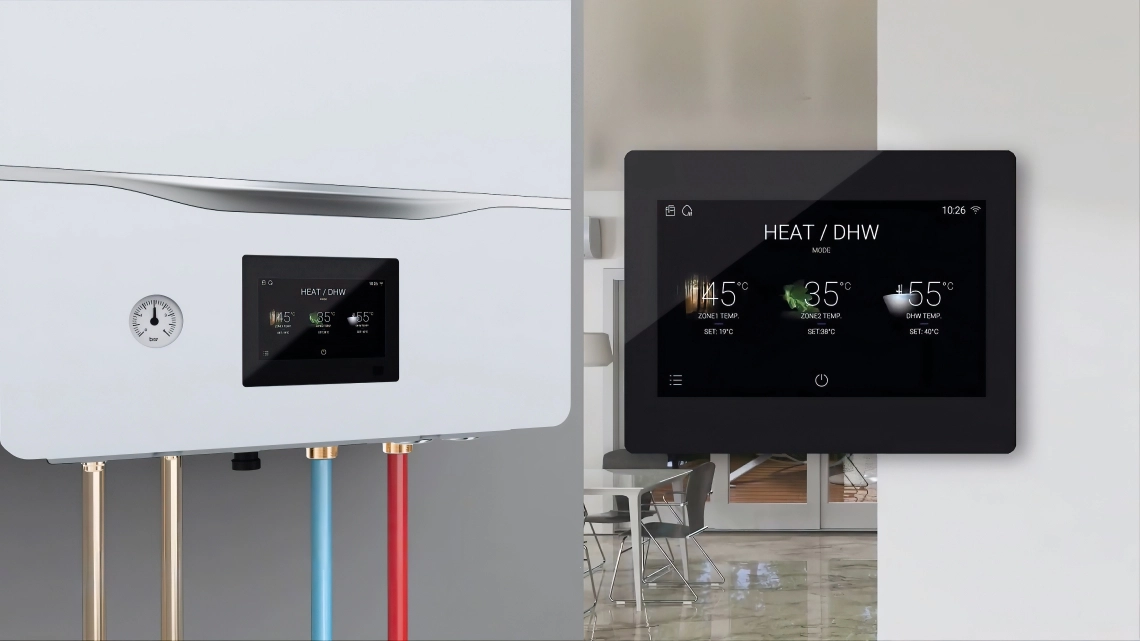

MyCond Hydro box touch-kontrolpanel

Nem styring

5-tommers farverig controller med fuld berøringsskærm.

Komplette hydrauliske komponenter

Indendørsenheden består af følgende hovedkomponenter: Pumpe (undtagen 96-størrelse), ekspansionsbeholder (undtagen 96-størrelse), pladevarmeveksler, sikkerhedsgruppe, differenstrykafbryder, vandmåler, vandfilter.

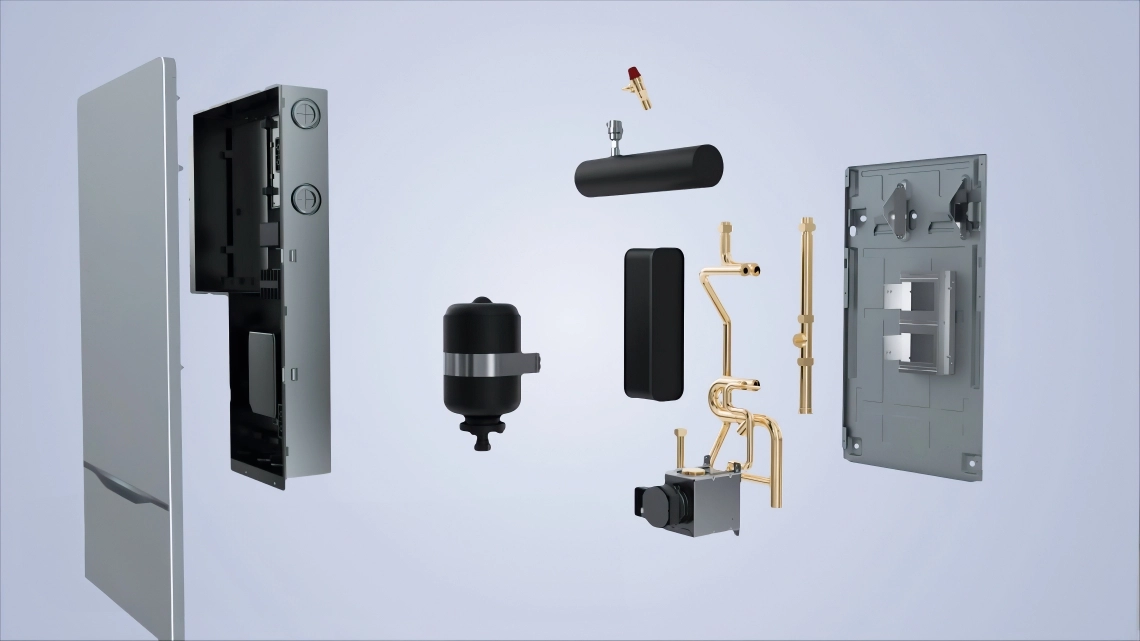

MyCond Hydro box design af interne komponenter

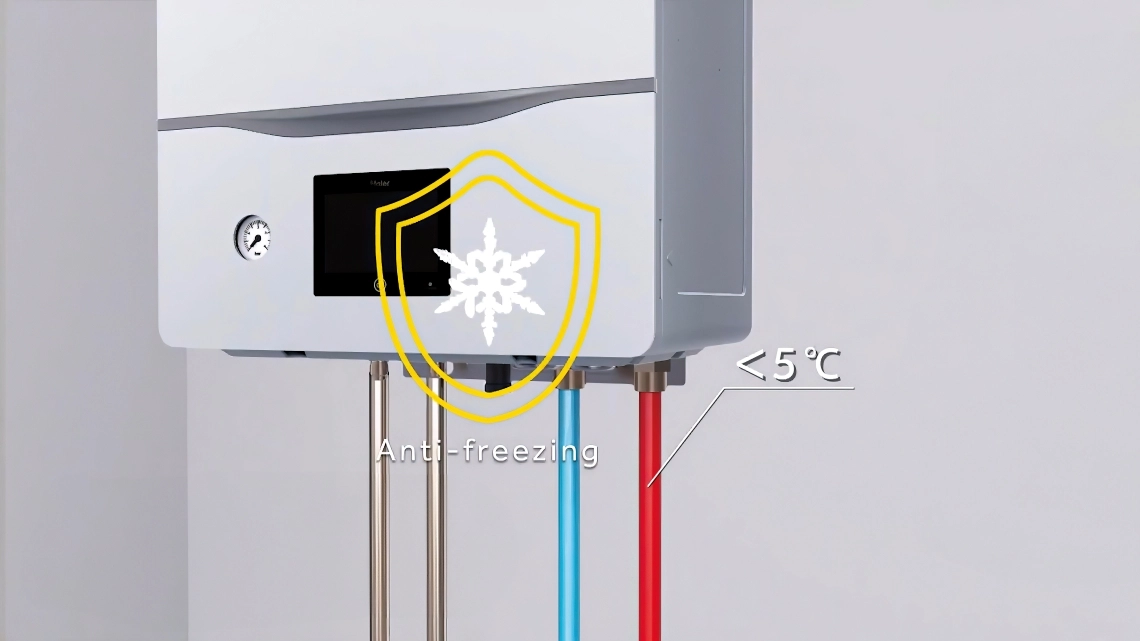

MyCond Hydro boks frostbeskyttelse

Anti-fryse funktion

Beskytter hydrauliske dele mod skader.

Cirkulation til frostbeskyttelse

Når temperaturen falder til et bestemt niveau, der indikerer risiko for frost- eller isdannelse, aktiveres antifrysefunktionen.

MyCond Hydro box cirkulation til frostbeskyttelse

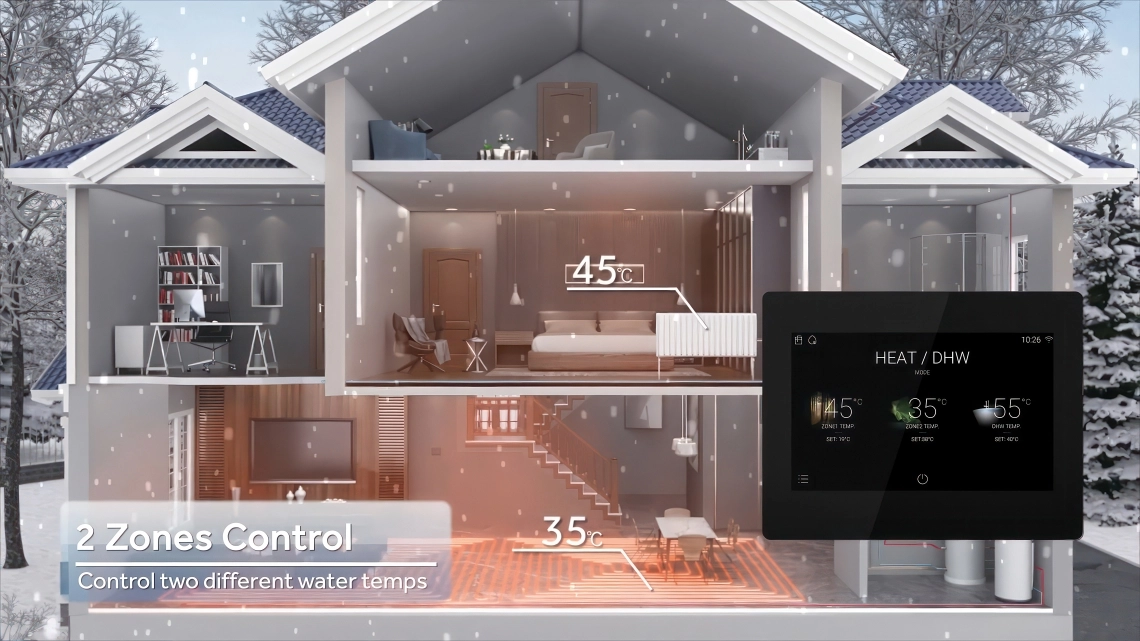

MyCond Hydro box to separate kredsløb med forskellige krav

Styring af to separate kredsløb til rum med forskellige krav

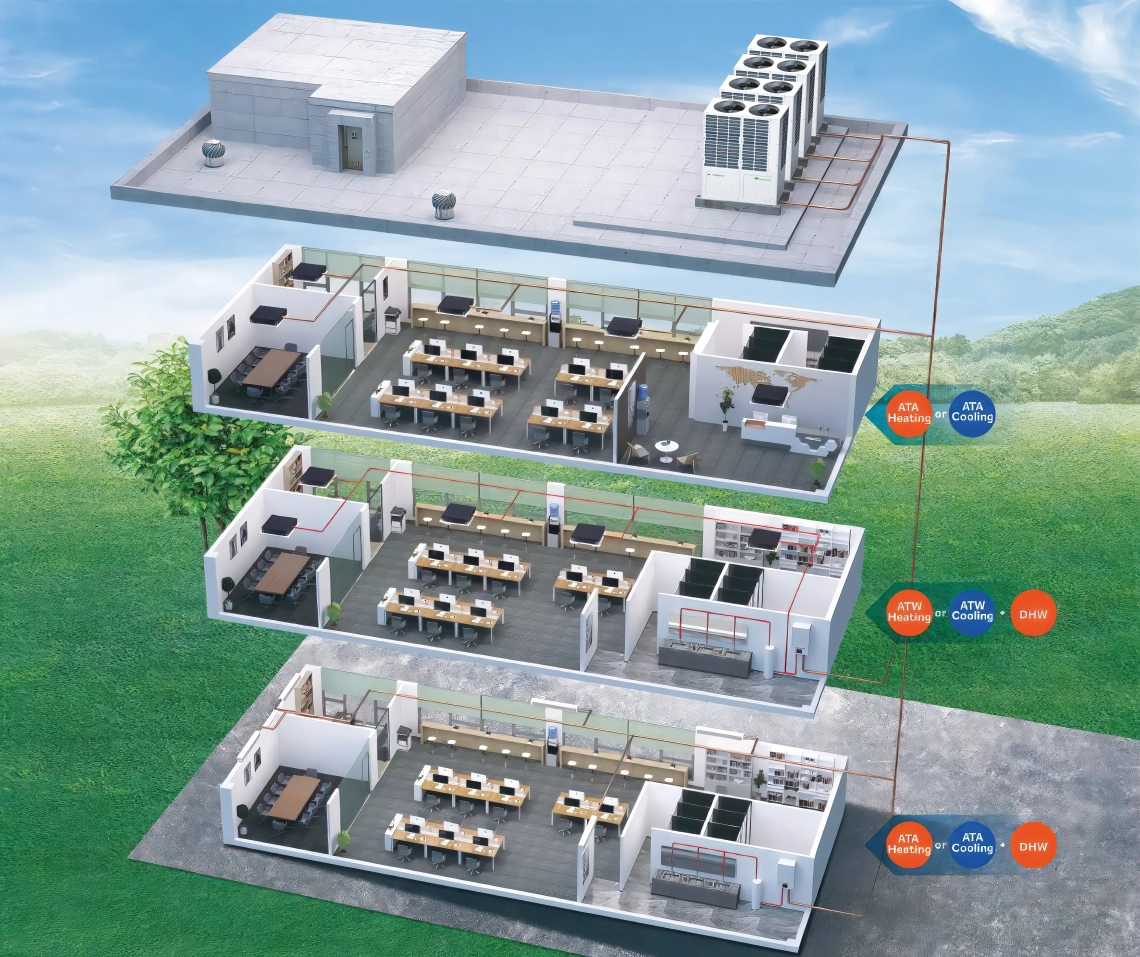

MyCond Hydro box varme-, køle- og varmtvandssystem til et forretningscenter

Model/indedørsenhed		Enheder	MHUW-24X1EV2AD	MHUW-48X1EV2AD	MHUW-96X1EV2AN
	Køling (1)	kW	7	14	28
Nominel kapacitet	Opvarmning (2)		9	16	31
Dimensioner Enhed	H /B /D		850/ 480 / 310	850/ 480 / 310	850/ 480 / 310
Vægt enhed		kW	56	56	52
Installationssted	Indendørs/udendørs		Indendørs	Indendørs	Indendørs
	Kun hydro-modul	%	80-100%	80-100%	80-100%
	Hydro boks+IDU'er	%	I alt 50-130% (Hydro box 0-80%)
Køling af omgivelserne	Min. - Max.		10~43	10~43	10~43
Kølevandsside	Min. - Max.	°C	5~20	5~20	5~20
Opvarmning af omgivelserne	Min. - Max.	°C	-20~24	-20~24	-20~24
Vandside	Min. - Max.	°C	20~50	20~50	20~50
Lydtryksniveau	Køling/opvarmning	dB(A)	29/ 32	29/ 32	29/ 32
Lydeffektniveau		dB(A)	42	46	48
Vandgennemstrømning	Min-Standard	L/min	18/26	32/46	63/90
Vandkredsløbets rørdiameter	Indløb	tommer,^,	1	1	1-1/4
	Udløb	tommer^,,	1	1	1-1/4
Type kølemiddel			R410A	R410A	R410A
Gassiden - tilslutningstype		mm	15.88	15.88	19.05
Væskeside - tilslutningstype		mm	9.52	9.52	9.52
Strømforsyning		Ph / Hz/ V	1/ 50/ 220~240	1/ 50/ 220~240	1/ 50/ 220~240
Odu-kompatibilitet			mRV S

(1) Temp 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

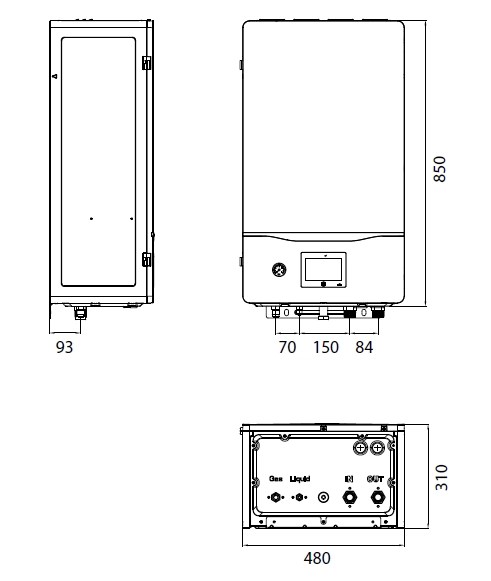

Dimensioner

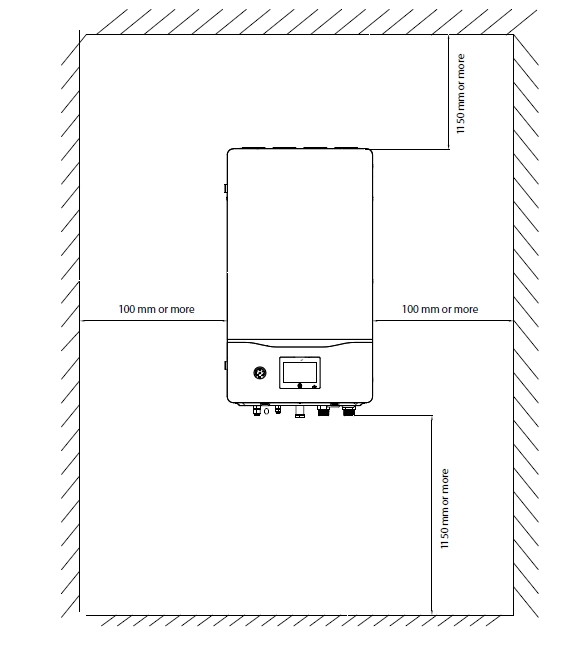

MyCond Hydro-boksens overordnede mål - 1

Mål

MyCond Hydro-boksens overordnede mål - 2
