Designede gulvstående ventilatorkonvektorer Silver Glass-serien

Den nye Silver Glass-serie af kunstnerbyggede ventilatorkonvektorer er designet til usædvanlige interiører. Modellerne er designet i en moderne stil, så de passer ind i ethvert interiør eller er så diskrete som muligt
Kølekapacitet: 0.45 ... 3.73 kW
Varmeeffekt: 0.61 ... 4.71 kW

Ønsker du at købe eller har spørgsmål?
Designede gulvstående ventilatorkonvektorer Silver Glass-serien

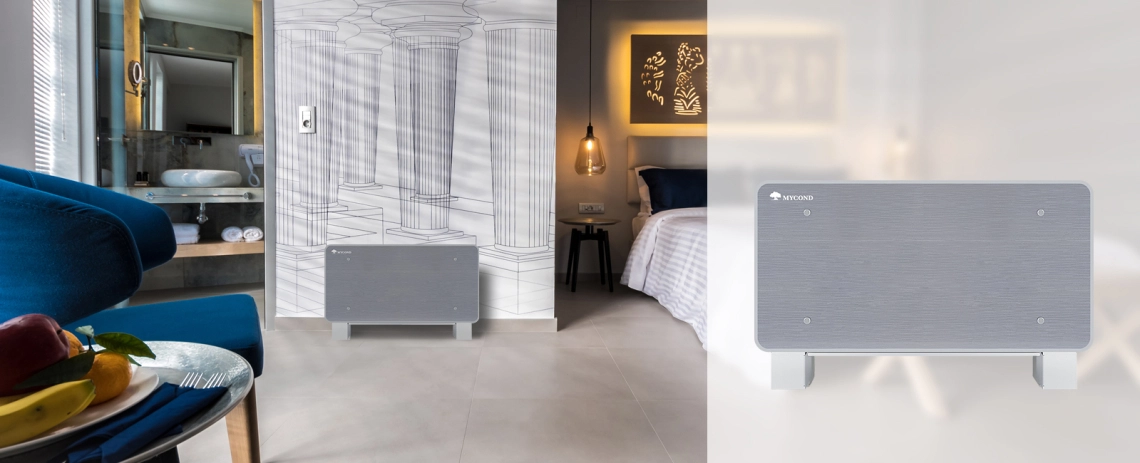

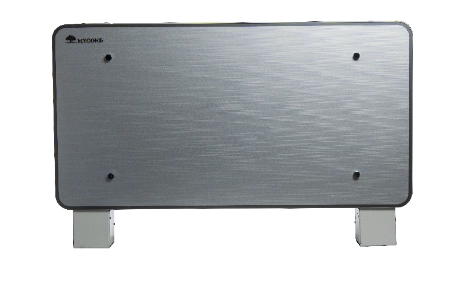

Ventilatorkonvektoren har et ultratyndt design. Til sammenligning er dens kabinet sammen med glasset kun 122 mm tykt, hvilket sparer mere plads til installation. Derudover passer dens enkle og pæne udseende nemt ind i stilen på dit værelse.

A modern floor-standing fan coil unit from the Silver Glass series.

A sleek and modern floor-standing fan coil unit from the Silver Glass series.

Ventilatorkonvektorerne supplerer effektivt et varmesystem med en varmepumpe. Udstyret kræver ikke høj vandtemperatur for at opvarme huset og sparer dermed dine omkostninger.

Vigtige fordele:

  • Frontpanel af glas
  • Ultratynd krop
  • Enhedens ramme er lavet af 0,8-1 mm tyk metalplade
  • Lavt støjniveau
  • Integreret hus til termostaten
  • DC-motor
  • Luftfiltre i klasse G1, der er designet til let at kunne fjernes for problemfri rengøring og vedligeholdelse
  • Varmevekslerspolen består af kobberrør og messingmanifolder: rørene er udstyret med korrugerede aluminiumsfinner
  • Udstyret med en aftagelig afløbsskål
  • Aluminiumsgitter med magnetisk fastgørelse
  • Valgfrit: bageste glaspanel (installation i åbent rum)
  • Termostat (ekstraudstyr)

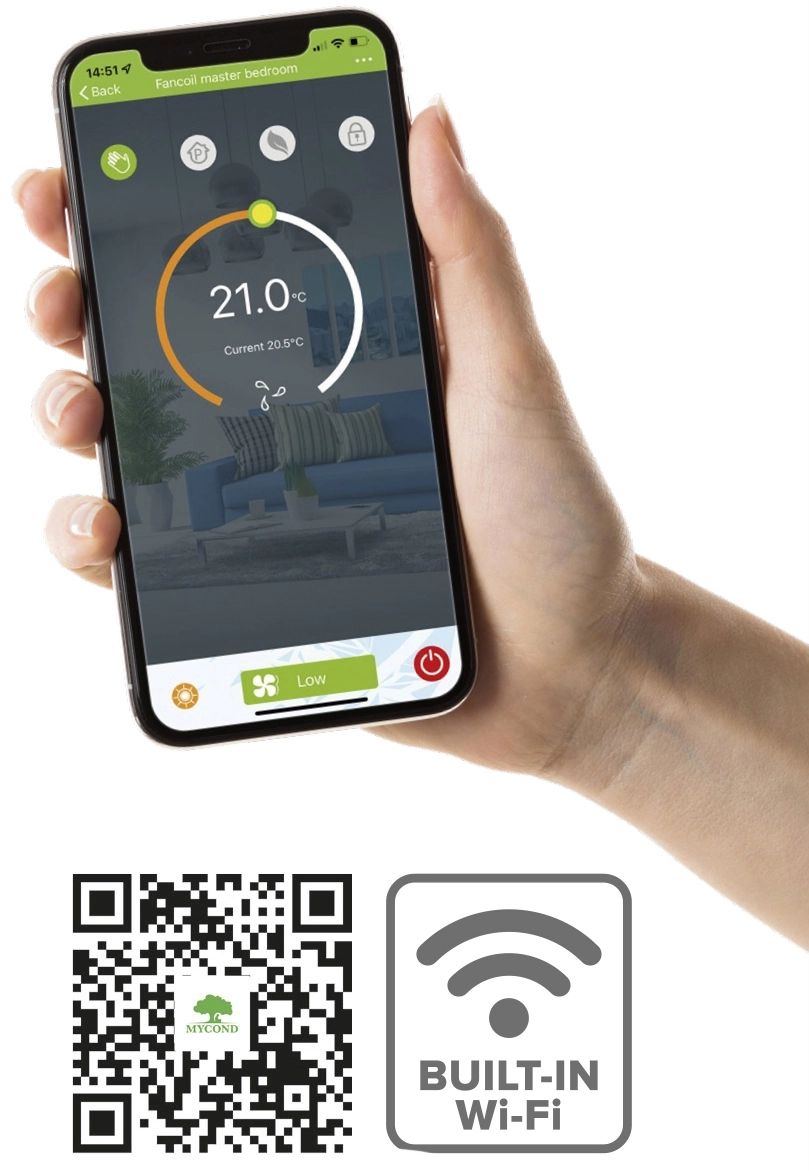

MyCond Silver Glass mobilapplikation

Stylish silver glass fan coil units designed for modern spaces.

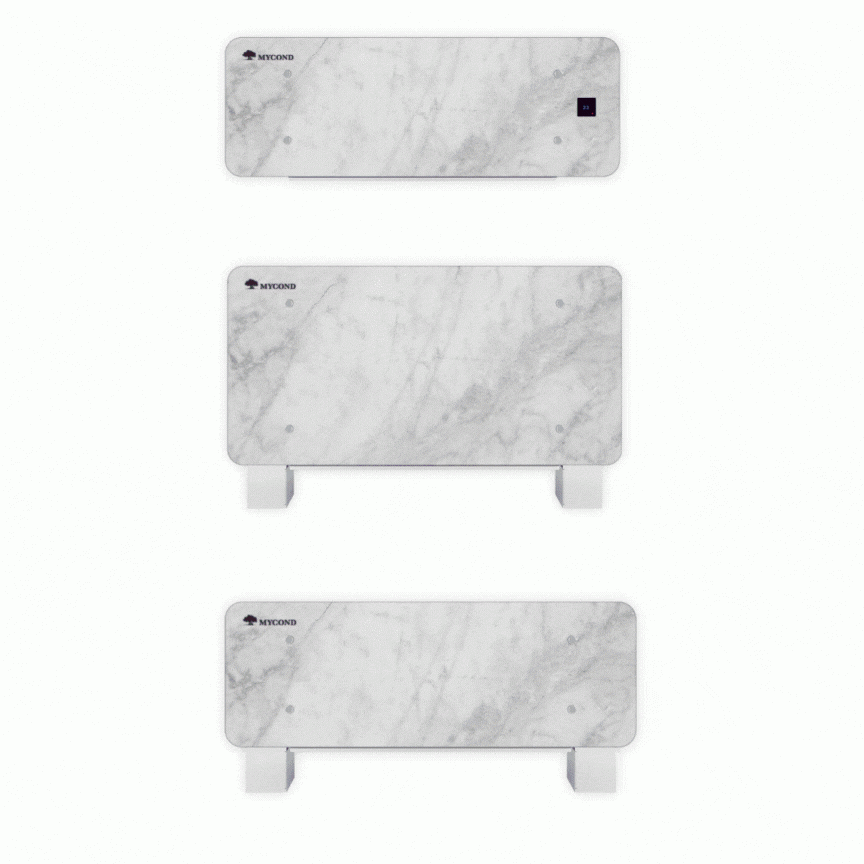

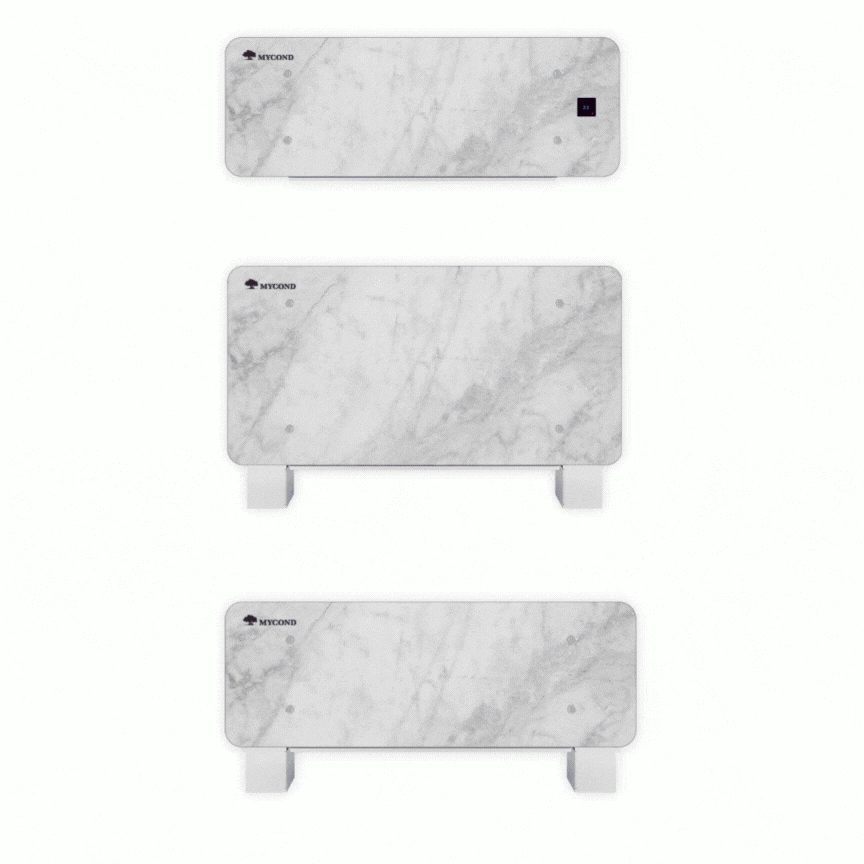

Oplev en ny dimension af elegance med Mycond!

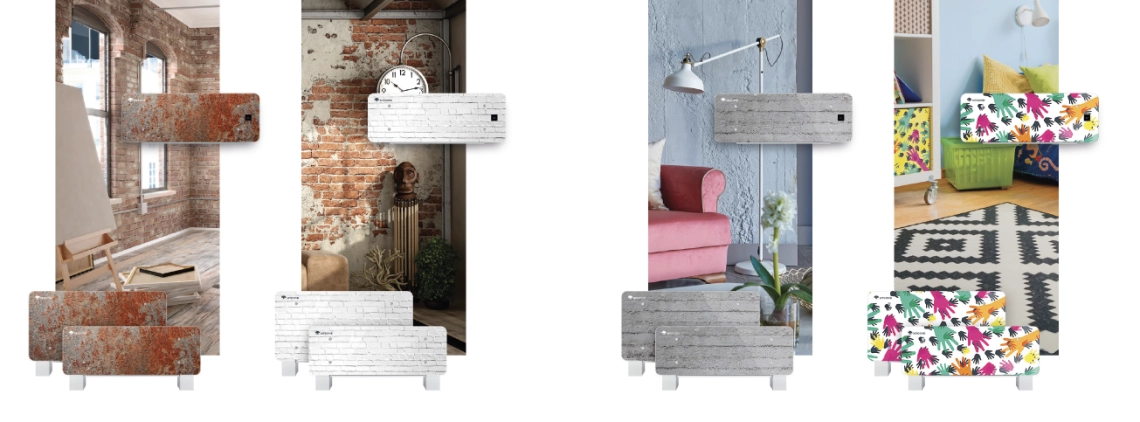

  • Moderne design: Elegante, trykte glaspaneler passer perfekt ind i ethvert interiør og tilføjer et strejf af stil og modernitet.
  • Du kan vælge dit eget billede eller design på panelet, som vi tilpasser til dit interiør.

Moderne gulvstående ventilatorkonvektor fra MyCond Silver Glass-serien.

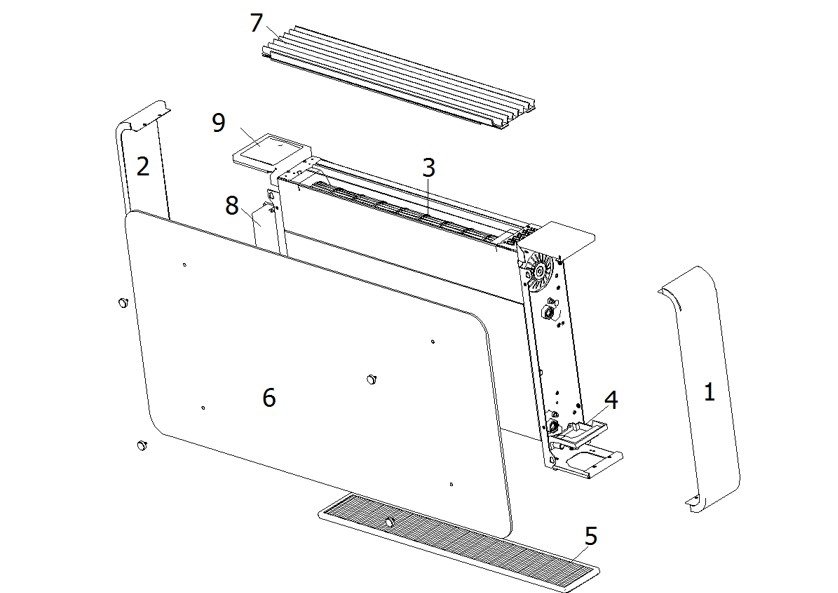

Hovedkomponenter

Udvendige dele

  1. Venstre side af panelet
  2. Panel på højre side
  3. Fandæk
  4. Ekstra afløb
  5. Filter
  6. Frontpanel
  7. Aluminiumsgitter
  8. Elektrisk boks
  9. Kontrolpanel (ekstraudstyr)

MyCond Silver Glass Stilfuld ultratynd gulvstående ventilatorkonvektor.

MyCond Silver Glass Ultratynd fancoil-enhed med moderne funktioner.

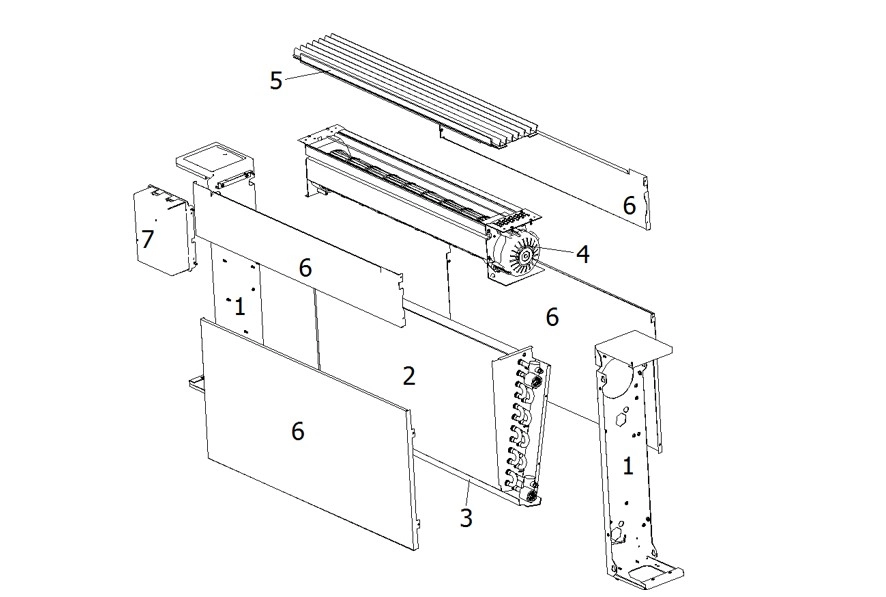

Indvendige dele

Lodrette enheder

  1. Indvendigt sidepanel
  2. Hovedvarmeveksler
  3. Kondensatbakke
  4. Fandæk
  5. Aluminiumsgitter
  6. Indvendige front- og bagpaneler
  7. Elektrisk boks

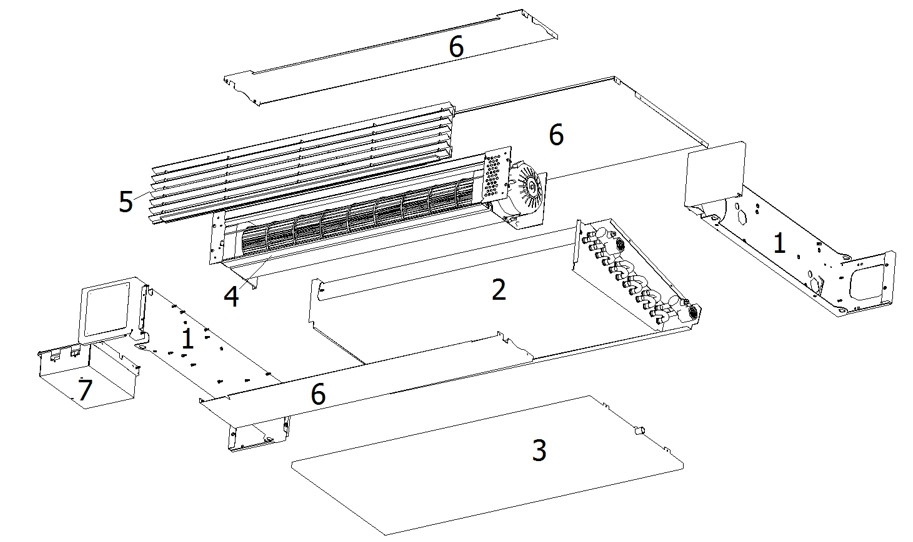

Indvendige dele

Vandret enhed

  1. Indvendigt sidepanel
  2. Hovedvarmeveksler
  3. Kondensatbakke
  4. Fandæk
  5. Aluminiumsgitter
  6. Indvendige front- og bagpaneler
  7. Elektrisk boks

Indvendige komponenter i MyCond Silver Glass-seriens gulvstående ventilatorkonvektor.

Tekniske data

2 rør-system

specifikationer Enheder Hastighed MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
Luftstrømningshastighed Supermax 250 390 510 620
Max (*) 180 315 450 540
m3/h Med (*) 120 230 350 450
Min (*) 80 155 240 310
Statisk 10 18 25 32
Samlet kølekapacitet Supermax 1.19 2.12 2.90 3.73
Maks 0.88 1.81 2.70 3.38
kW Med 0.79 1.45 2.20 2.75
Min 0.45 0.98 1.70 2.13
Følsom kapacitet Supermax 0.87 1.56 2.16 2.97
Max 0.69 1.35 2.00 2.70
kW Med 0.60 1.10 1.68 2.30
Min 0.30 0.70 1.25 1.70
Opvarmningskapacitet Supermax 1.55 2.71 3.71 4.71
Max 1.10 2.40 3.20 4.23
kW Med 0.90 1.50 2.40 3.40
Min 0.61 1.16 1.75 2.41
V/H/Ph 230 V - 50 Hz - 1Ph
Motorindgang Supermax 20 22 24 27
Maks 12 13 14 17
W Med 5 6 7 10
Min 3 4 5 8
Vandgennemstrømning Supermax 204 364 498 639
Max 151 311 463 580
l/h Med 136 249 377 472
Min 77 168 292 365
Trykfald Supermax 15.1 10.2 20.9 19.9
Max 13.1 8.2 19.0 18.7
kPa Med 7.2 6.0 16.5 13.2
Min 4.1 4.1 13.0 10.0
Spoleforbindelse 1/2" GF 1/2" GF 1/2" GF 1/2" GF
Vandindhold L 0,33 0,59 0,85 1,11
Lydstyrke Supermax 55.0 56.0 57.1 58.3
Max 51.3 52.2 52.4 53.3
dB(A) Med 44.6 45.5 46.6 48.6
Min 37.5 38.6 40.5 38.7
Tryk på lyd Supermax 38.0 39.0 40.1 41.3
Max 34.3 35.2 35.4 36.3
dB(A) Med 27.6 28.5 29.6 31.6
Min 20.5 21.6 23.5 21.7


KØLETILSTAND
Rum:27° C - 47% R.H. Vandtemperatur (ind/ud):7/12°C
OPVARMNINGSTILSTAND
Rum:20° C. Vandtemp. ind:50.
(*) De angivne værdier er i forhold til standardindstillingerne ved 1500, 900 og 600 RPM. Det er altid muligt at ændre luftstrømmen ved at ændre dip-switch-indstillingen på printkortet.

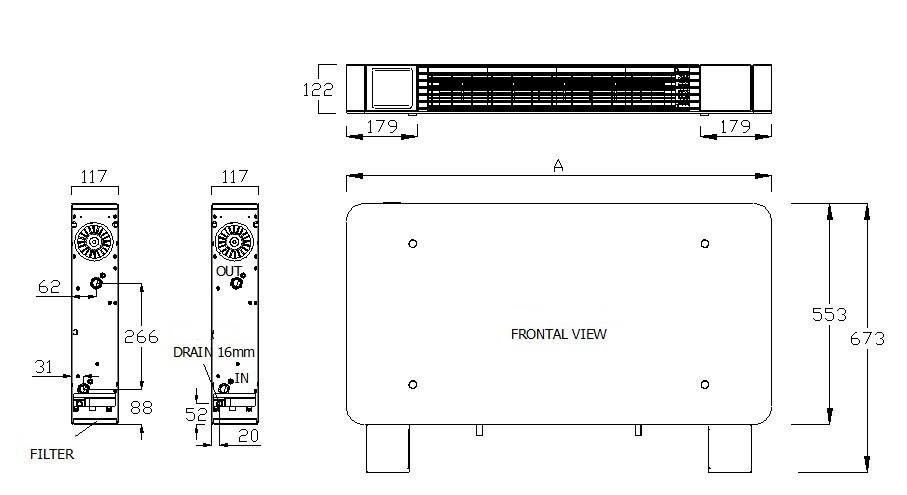

Dimensioner

lodret montering


Elegant gulvstående ventilatorkonvektor fra MyCond Silver Glass-serien.

specifikationer Enheder MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 mC-SG-800T2
A mm 681 873 1065 1257
Nettovægt kg 14 18 21 25
Bruttovægt kg 18 21 25 29

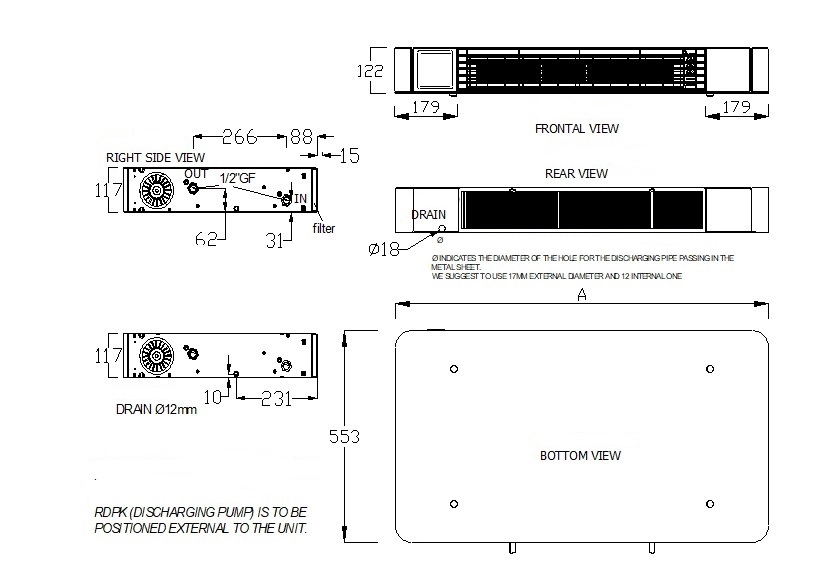

Dimensioner

Vandret montering


Mål på MyCond Silver Glass-seriens gulvstående ventilatorkonvektor.

Specifikationer Enheder MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
A mm 681 873 1065 1257
Nettovægt kg 14 18 21 25
Bruttovægt kg 18 21 25 29
