Ventilationsproblematikken i beskyttelsesbygninger
Skure og bunkere, uanset deres formål – om det er beskyttelsesbygninger til civilbeskyttelse, militære anlæg eller underjordiske lagerlokaler – står over for et kritisk problem: at sikre en kvalitetsluftcirkulation i lukkede rum. Uden ordentlig ventilation kan disse bygninger, der er designet til langvarig ophold for mennesker, ikke opfylde deres beskyttelsesfunktion på grund af den hurtige forringelse af luftkvaliteten.
Luft – den vigtigste ressource i skure
Når man overvejer livsvigtige ressourcer under langvarig ophold i beskyttelsesbygninger, indtager frisk luft førstepladsen i kritikalitet, foran selv vand og mad. Mennesket kan overleve uden mad i flere uger, uden vand i flere dage, men uden tilstrækkelig mængde ilt – kun i få minutter. I det lukkede rum i skure kan en gennemsnitlig gruppe mennesker udtømme iltreserven og nå kritiske koncentrationer af CO₂ på få timer.
Ved planlægning af forsyninger til skure fokuserer ledere ofte på spørgsmål om ernæring, vandforsyning, medicin og energikilder, undertiden undervurderer ventilationssystemet. Men uden ordentlig luftcirkulation kan alle andre forsyninger blive værdiløse – en person i et miljø med høj koncentration af CO₂ og lav iltindhold mister hurtigt sin arbejdsevne, oplever forringelse af kognitive funktioner og står til sidst over for en direkte livstruende situation.

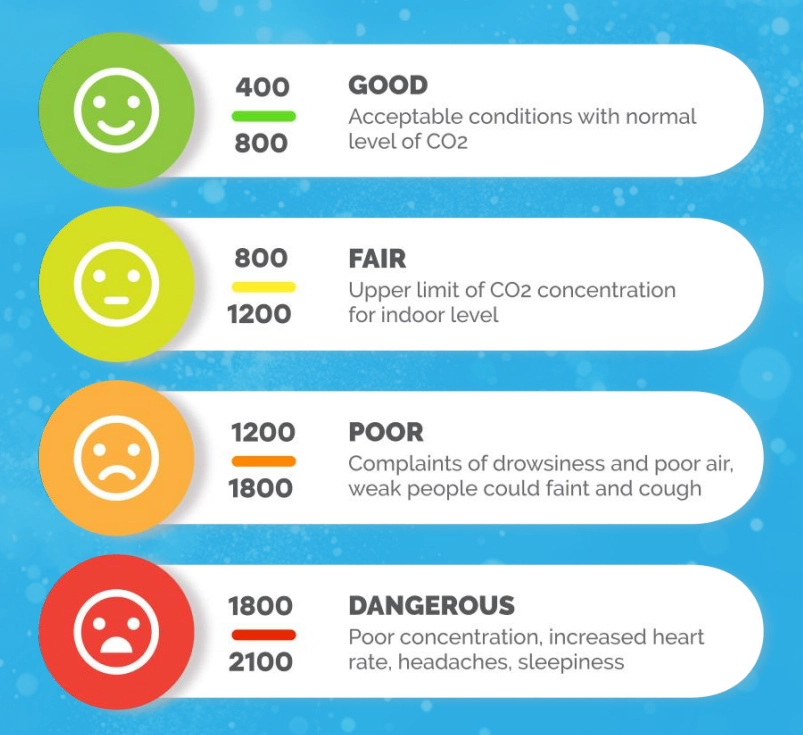

Denne infographic viser niveauerne af CO₂ (kuldioxid) koncentration i luften og deres indvirkning på mennesker:
- 400-800 ppm: GODT Acceptable forhold med normalt niveau af CO₂
- 800-1200 ppm: FORNØJELIGT Øvre grænse for CO₂ koncentration i rum
- 1200-1800 ppm: DÅRLIGT Klager over søvnighed og dårlig luft, svage personer kan besvime og hoste
- 1800-2100 ppm: FARLIGT Dårlig koncentration, forhøjet puls, hovedpine, søvnighed
Bemærk: ppm (parts per million) - dele pr. million, en måleenhed for CO₂ koncentration i luften
Derfor skal ventilationssystemet betragtes som kritisk infrastruktur for skure, der skal designes med samme omhu og pålidelighed som vandforsynings- eller el-systemer.
De vigtigste problemer med luftmiljøet i tætsluttende bygninger:
- Akkumulering af kuldioxid (CO₂) ved langvarig ophold af mennesker
- Fald i iltniveauet i lukkede rum
- Øget fugtighed, der fremmer væksten af skimmelsvamp og svampe
- Akkumulering af ubehagelige lugte og toksiske stoffer
- Mangel på filtrering mod eksterne forurenende stoffer i nødsituationer
- Stagnation af luft og overophedning af rum i sommerperioden
- Risici for hypoxi og CO₂ forgiftning ved langvarig ophold
Løsning af problemer med ventilationsanlæg

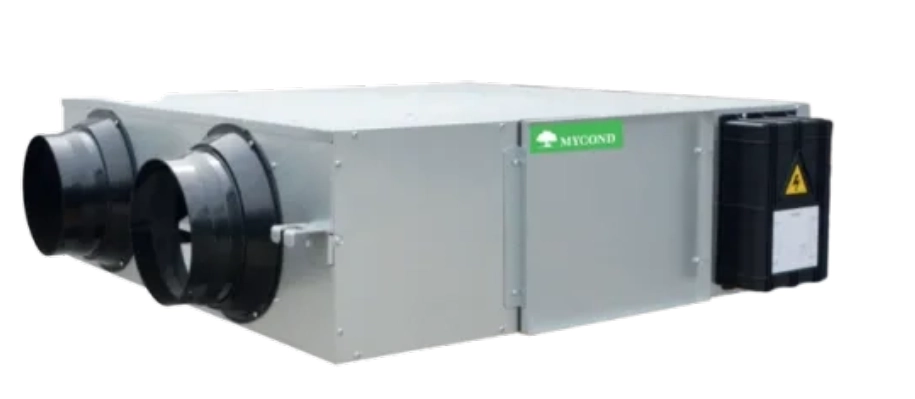

Ventilationsanlæg (VAV) er en omfattende løsning til at sikre et passende mikroklima i skure og bunkere. Deres implementering gør det muligt at løse en række kritiske spørgsmål:
Fordele ved installation af VAV:
Kontinuerlig forsyning af frisk luft
- Sikring af normativ luftcirkulation (mindst 10 m³/t pr. person)
- Opbevaring af optimalt iltniveau for komfortabel ophold
Fjernelse af forurenet luft
- Effektiv fjernelse af CO₂, fugt og andre affaldsprodukter
- Reduceret risiko for udvikling af respiratoriske sygdomme
Luftfiltrering
- Beskytter mod eksterne forurenende stoffer (støv, allergener, radioaktive partikler)
- Mulighed for installation af specialiserede filtre (HEPA, kul) til rensning fra kemiske og biologiske trusler
Regulering af fugtighed
- Forebyggelse af kondens på vægge og lofter
- Beskytter udstyr og materialer mod korrosion og skader
Stabilisering af temperaturregimet
- Forebyggelse af overophedning fra varmeafgivelse fra mennesker og udstyr
- Mulighed for tilslutning af ekstra opvarmnings- eller kølemoduler
Forbedring af sanitære forhold
- Reduceret risiko for spredning af smitsomme sygdomme
- Fjernelse af ubehagelige lugte
Effektiv energianvendelse
- Moderne VAV med varmegenvinding gør det muligt at spare op til 75-85% af den termiske energi
- Reducerede omkostninger til opvarmning i kolde perioder
Autonomi i drift
- Mulighed for drift fra reserve strømkilder
- Driftsformer under forskellige forhold (normal, nødsituation, autonom)
De vigtigste komponenter i VAV-systemet til skure og bunkere
Moderne ventilationssystemer til beskyttelsesbygninger består af følgende komponenter:
- Basis VAV-enhed
1) Tilførsels- og udsugningsventilatorer
2) Varmeveksler (genvinder)
3) Automatisk kontrolsystem
4) Filtre til grundrensning - Luftkanalsystem
1) Hovedluftkanaler
2) Fordelingskomponenter (diffusorer, gitre)
3) Reguleringventiler og spjæld
4) Lyddæmpere - Filtreringsudstyr
1) Grovfiltre (G4)
2) Fine filtre (F7-F9)
3) Specialiserede filtre (HEPA H13-H14)
4) Kulfiltre til adsorption af gasser og kemikalier - Tætsluttende ventiler
1) Tilbagestrømningsventiler for at forhindre tilbagestrømning
2) Eksplosionssikre ventiler
3) Brandventiler - Kontrol- og overvågningssystem
1) CO₂, ilt, fugtighed, temperatur sensorer
2) Controllere og programmerbare moduler
3) Alarm- og nødstop systemer
4) Fjernbetjeningspaneler - Ekstra moduler
1) Køle-/varmeelementer
2) Affugtere/fugtere
3) UV-sterilisatorer
4) Reserve strømkilder
Alternative løsninger og erstatninger
I tilfælde af begrænsede ressourcer eller specifikke krav kan alternative komponenter anvendes:
Forenklede ventilationssystemer
- Kanalsventilatorer i stedet for komplekse VAV
- Separate tilførsels- og udsugningsanlæg uden genvinding
- Mekaniske systemer med manuel kontrol
Alternative filtreringsløsninger
- Hjemmelavede kulfiltre
- Filtre lavet af ikke-specialiserede materialer (syntetiske stoffer, vat)
- Flerskikts mekaniske filtre
Forenklede luftkanaler
- Fleksible luftkanaler i stedet for stive metalkanaler
- Plastrør med passende diameter
- Improviseret fordelingskomponenter
Autonome løsninger
- Transportable generatorer til at drive systemet
- Manuelle ventilatorer til nødsituationer
- Kemiske luftrensere (til kortvarig brug)
Alternative kontrolsystemer
- Autonome sensorer med batteridrift
- Forenklede mekaniske tryk- og fugtighedsindikatorer
- Tidtagere i stedet for automatiske controllere
Konklusion
Installation af ventilationsanlæg i skure og bunkere er ikke blot et spørgsmål om komfort, men en kritisk nødvendighed for at sikre sikkerhed og sundhed for mennesker under langvarig ophold i lukkede rum. Moderne VAV tilbyder en omfattende løsning til at sikre normativ luftcirkulation, filtrering og kontrol af luftkvaliteten.
Ved design og installation af sådanne systemer er det vigtigt at tage hensyn til specifikationen af den konkrete bygning, antallet af mennesker, varigheden af autonom drift og potentielle eksterne trusler. Et korrekt udvalgt og installeret VAV-system øger betydeligt beskyttelsesegenskaberne for bunkere og skure, hvilket omdanner dem fra en simpel fysisk beskyttelse til et fuldt udstyret miljø for langvarig sikker ophold for mennesker.
