Alsidige ventilatorkonvektorer SEC/F-serien

Produktsortimentet i serien er designet til rum med et lille areal. Du behøver kun én enhed til at køle eller opvarme rummet. Ventilatorkonvektoren er udstyret med en centrifugalventilator, som gør det muligt at opnå en betydelig kapacitet med lave støjegenskaber

Kølekapacitet: 0,57 ... 8,52 kW

Varmeeffekt: 0,64 ... 10,53 kW

Ønsker du at købe eller har spørgsmål?

Alsidige ventilatorkonvektorer SEC/F-serien

Serien tillader installation i forskellige positioner. Med udvalget af valgfrit tilbehør kan ventilatorkonvektoren tilpasses perfekt til særlige driftsforhold.

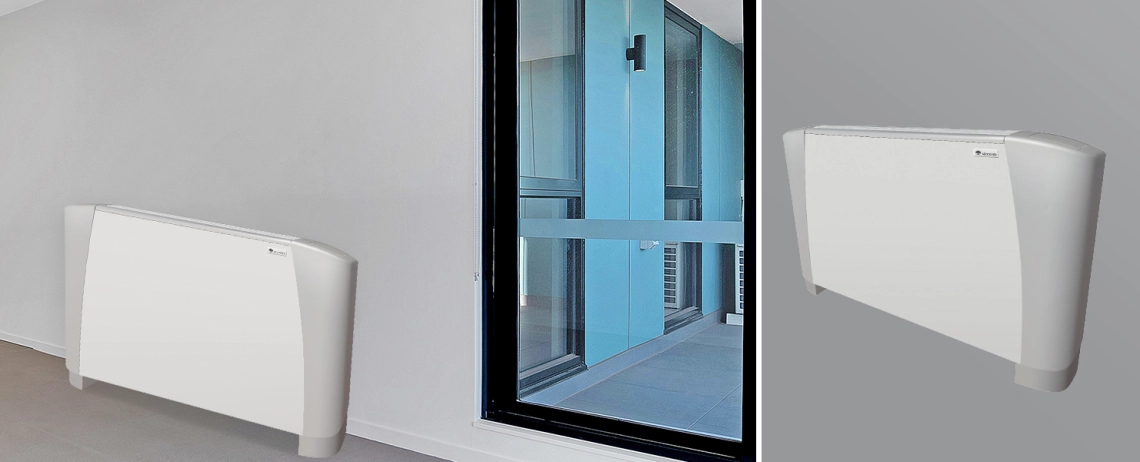

Ventilatorkonvektorer i SEC/F-serien installeret i moderne interiører.

Vigtige funktioner:

Kan udstyres med EC-ventilatorer som ekstraudstyr
Statisk tryk op til 50 Pa
Lodret eller vandret design
2- eller 4-rørs design
Fjernbetjent eller integreret kontrolpanel

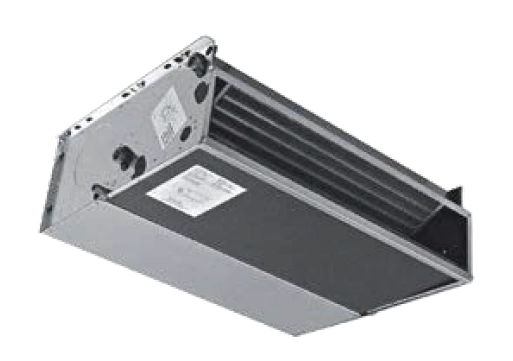

Alsidig ventilatorkonvektor fra SEC/F-serien vist indendørs.

Versatile fan coil units from the SEC/F series for enhanced air quality.

Designfunktioner :

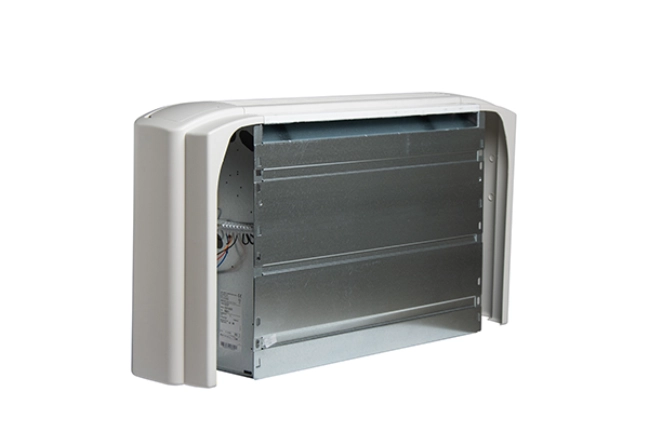

Den indvendige ramme er lavet af galvaniseret højstyrkestål. Det udvendige kabinet består af frontpaneler i metal og sidepaneler i plast.
Luftfordelingsgitteret er lavet af plast.
Udskifteligt filter med kerne af polypropylen og ramme af galvaniseret stål. Let at udskifte takket være særlige plastføringer.
En centrifugalventilator med pumpehjul i aluminium eller plast, statisk og dynamisk afbalanceret for at køre så stille som muligt.

En enfaset motor med seks hastigheder (med tre fabriksindstillede hastigheder), monteret på antivibrationsstøtter og udstyret med en automatisk genindstillelig termisk kontakt med beskyttelsesklasse IP20, isoleringsklasse B.
Varmevekslerne er lavet af kobberrør med aluminiumsfinner, og varmeveksleren er som standard tilsluttet i venstre side. Enheder med tilslutning i højre side fås på forespørgsel.
Afløbsskålen er lavet af plast og isoleret med polyolefinskum (klasse M1); røret er 15 mm i diameter.

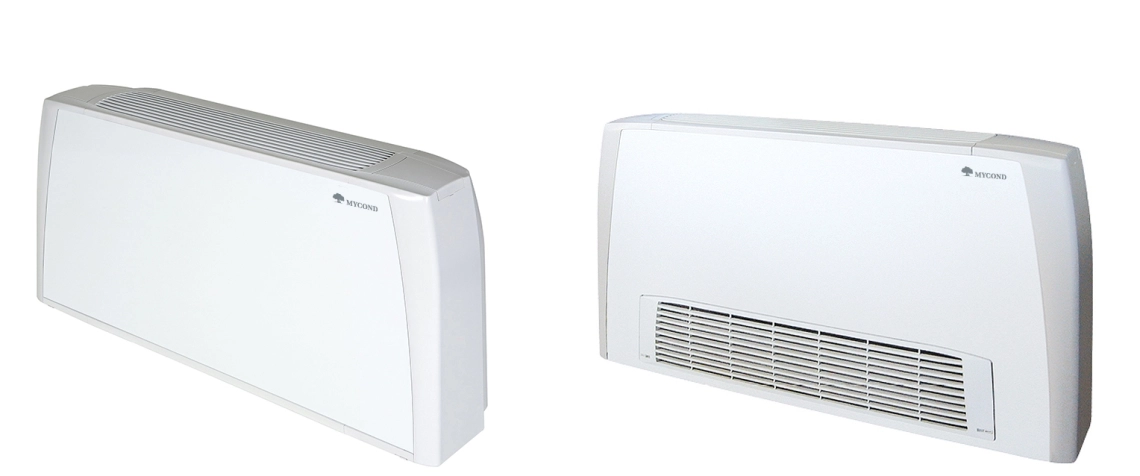

MyCond SEC/F ventilatorkonvektor giver effektiv luftfordeling.

Diagram showcasing the multifunctionality of SEC/F series fan coil units.

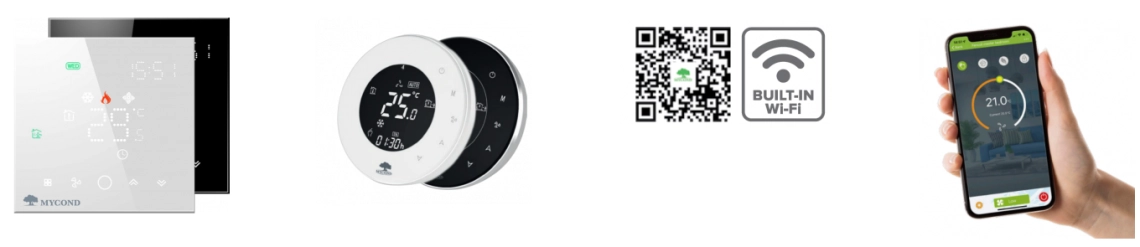

Det optimale automatiseringssæt til overkommelig og enkel styring via smartphone

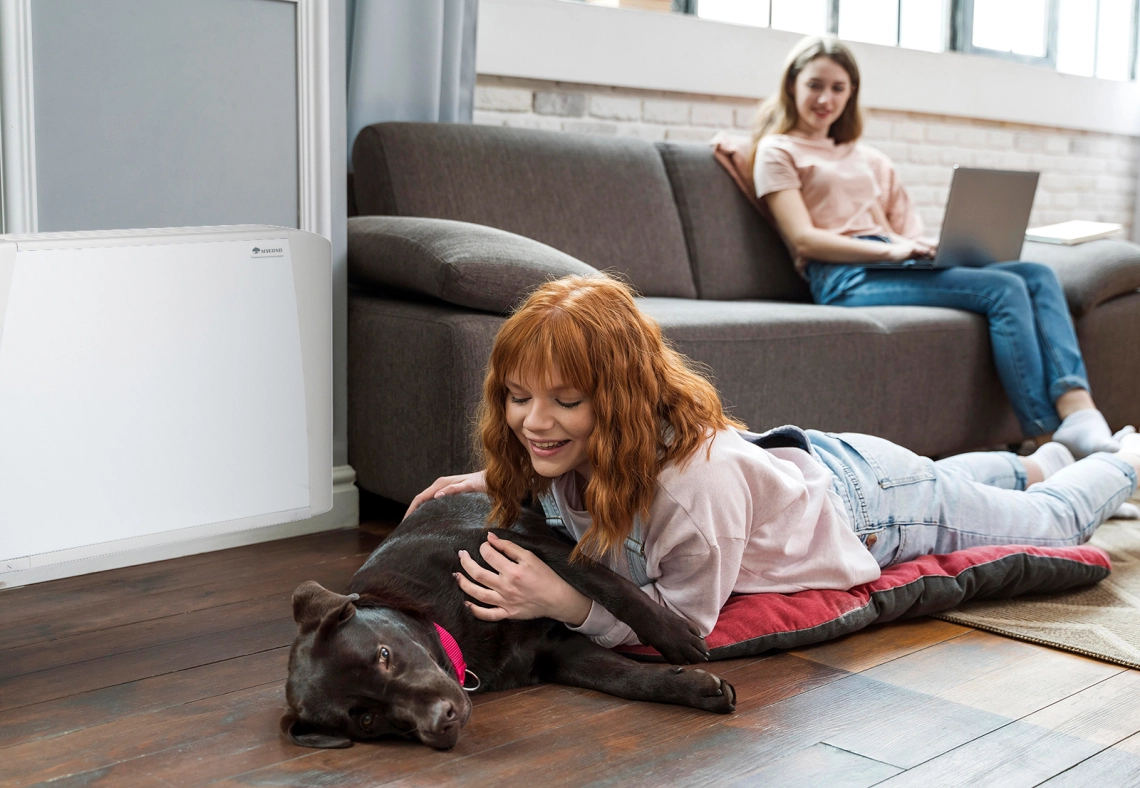

MyCond SEC/F En pige og hendes hund ved siden af en fan coil-enhed.

2-rørs 3-række fan coil-enheder. Specifikationer

Specifikationer	Enheder	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Antal hastigheder		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftstrømningshastighed	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Samlet kølekapacitet	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Følbar kølekapacitet	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Opvarmningskapacitet	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Vandtrykfald (køling)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Vandtrykfald (opvarmning)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Strømforbrug	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Lydeffektniveau	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Lydtryksniveau (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specifikationer	Enheder	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Antal hastigheder		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftstrømningshastighed	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Samlet kølekapacitet	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Følbar kølekapacitet	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Opvarmningskapacitet	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Vandtrykfald (køling)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Vandtrykfald (opvarmning)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Strømforbrug	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Lydeffektniveau	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Lydtryksniveau (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specifikationer	Enheder	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Antal hastigheder		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftstrømningshastighed	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Samlet kølekapacitet	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Følsom kølekapacitet	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Opvarmningskapacitet	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Vandtrykfald (køling)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Vandtrykfald (opvarmning)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Strømforbrug	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Lydeffektniveau	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Lydtryksniveau (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

2-rørs 4-række fan coil-enheder. Specifikationer

Specifikationer	Enheder	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Antal hastigheder		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftstrømningshastighed	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Samlet kølekapacitet	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Følbar kølekapacitet	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Opvarmningskapacitet	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Vandtrykfald (køling)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Vandtrykfald (opvarmning)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Strømforbrug	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Lydeffektniveau	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Lydtryksniveau*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specifikationer	Enheder	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Antal hastigheder		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftstrømningshastighed	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Samlet kølekapacitet	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Følbar kølekapacitet	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Opvarmningskapacitet	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Vandtrykfald (køling)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Vandtrykfald (opvarmning)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Strømforbrug	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Lydeffektniveau Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Lydtryksniveau (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specifikationer	Enheder	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Antal hastigheder		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luftstrømningshastighed	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Samlet kølekapacitet	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Følbar kølekapacitet	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Opvarmningskapacitet	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Vandtrykfald (køling)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Vandtrykfald (opvarmning)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Strømforbrug	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Lydeffektniveau Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Lydtryksniveau (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Specifikationerne henviser til følgende driftsparametre:
KØLING: Indblæsningstemperatur 27 °C (tør pære), +19 °C (våd pære). Vandtemperatur ved indløb/udløb +7/12 °C.
OPVARMNING: Indblæsningstemperatur +20 °C. Vandtemperatur ved indløb/udløb +50/45 °C. Lav - Mellem - Høj = De hastigheder, der er tilgængelige som standard.
*Lydtrykniveauet er 9 dB(A) lavere end lydeffektniveauet og refererer til et rum med et volumen på 100 m3 og en lydrefleksionstid på 0,5 s.

Vægt af SEC/F CV, CH-CVB-enheder

Model	Vægt med emballage (kg)									Vægt uden emballage (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Vægt af SEC/F NC-enheder

Model	Vægt med emballage (kg)									Vægt uden emballage (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

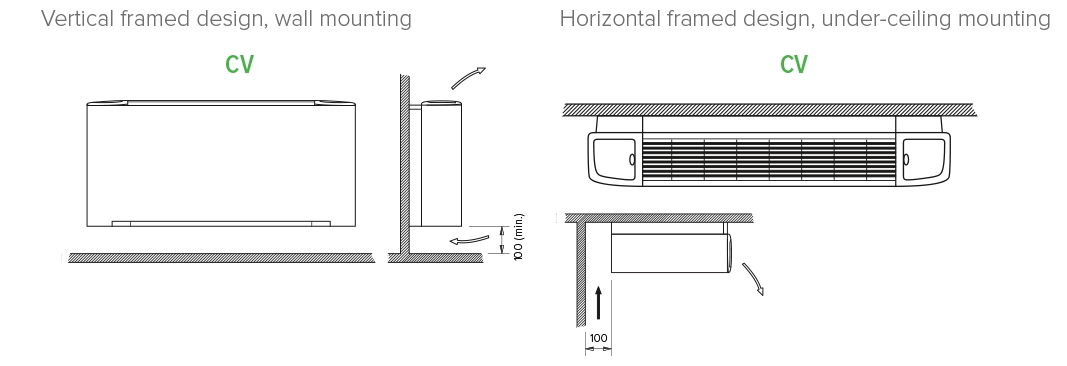

Tilgængelige designs :

Installation af en alsidig ventilatorkonvektor i MyCond SEC/F-serien.

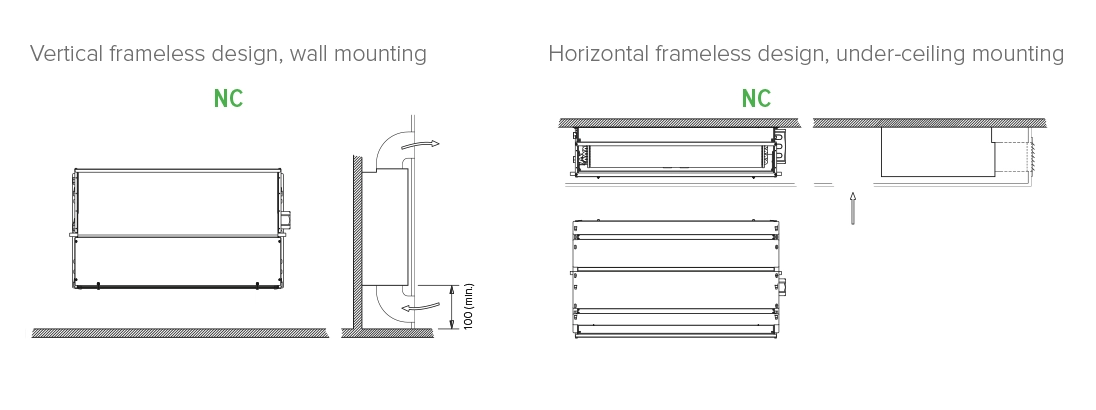

Tilgængelige designs :

MyCond SEC/F Oversigt over alsidige ventilatorkonvektorer med stor tilpasningsevne.

Dimensioner

Dimensioner på SEC/F CV-enheder

MyCond SEC/F Diagram over fancoil-dimensioner til styring af varme og køling.

Dimensioner

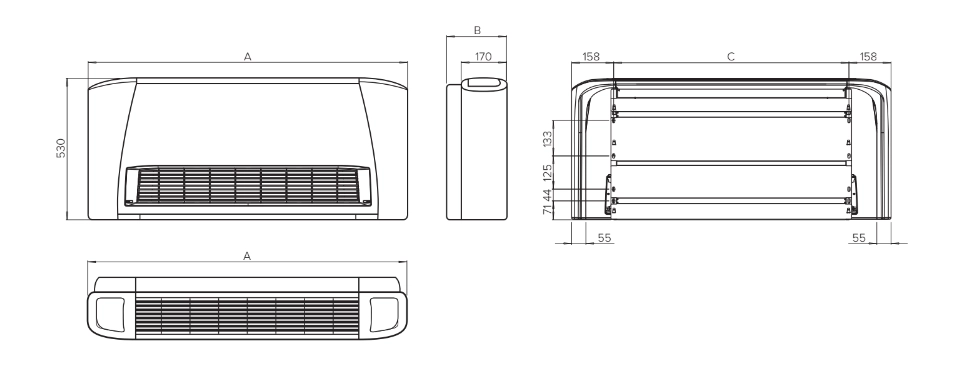

Dimensioner på SEC/F CH-CVB-enheder

Diagram, der viser dimensionerne på MyCond SEC/F-seriens ventilatorkonvektorer.

Model	Enheder	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Dimensioner

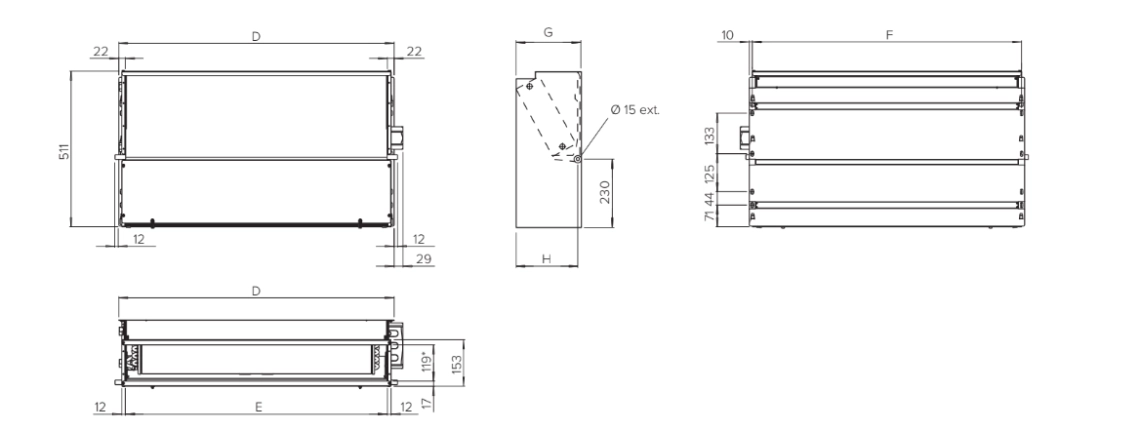

Dimensioner på SEC/F NC-enheder

Diagram, der viser dimensionerne på MyCond SEC/F-seriens ventilatorkonvektor.

Model	Enheder	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
