4-vejs kassette fan coils serie MCFK-A2/4

Ideel til rum, hvor æstetik og stilhed er af afgørende betydning. Glat og jævn luftfordeling skaber et naturligt mikroklima. En teknologi, der arbejder for dig, stille og perfekt.

Kølekapacitet: 2 ... 17.6 kW

Opvarmningskapacitet: 2.8 ... 25.5 kW

Vil du købe eller har du spørgsmål?

4-vejs kassette fan coils serie MCFK-A2/4

Mycond

Cassette Fan Coil-enheder

På grund af et bredt udvalg af køle- og varmekapaciteter kan disse ventilatorer bruges i rum af enhver størrelse, og det stilfulde, elegante design af det dekorative panel passer ind i enhver indretning.

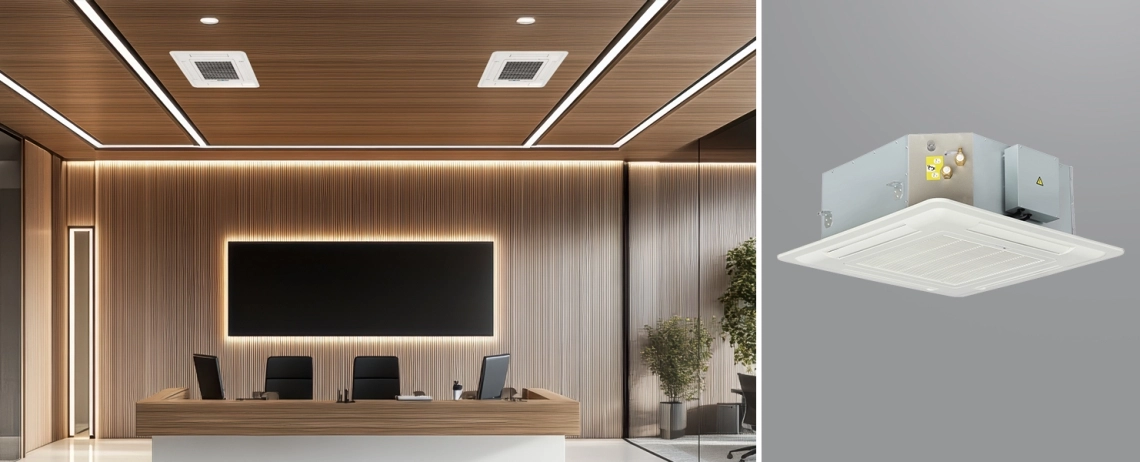

MyCond MCFK-A2/4 til kommercielle lokaler

MyCond MCFK-A2/4 moderne design og effektivitet

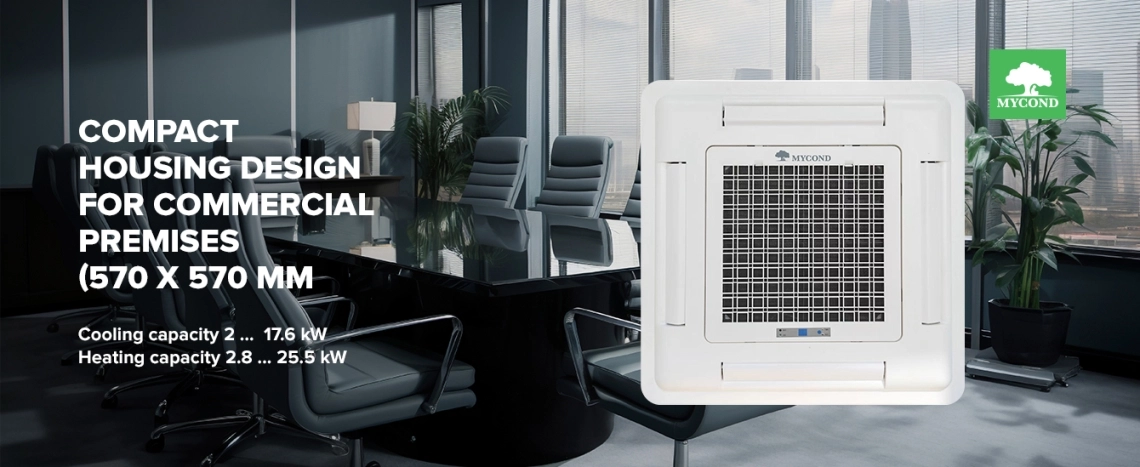

MyCond MCFK-A2/4 kompakt design til kontoret

Funktioner og fordele:

Skabet er lavet af galvaniseret stål og udstyret med formede polystyrenluftkanaler, der sikrer effektiv luftstrøm og er tykke nok til pålidelig varme- og støjisolering.
Panelet har et moderne design, er lavet af holdbar ABS-plastik og er udstyret med et aftageligt, vaskbart luftfilter og en automatisk luftstrømsoscillationsfunktion.

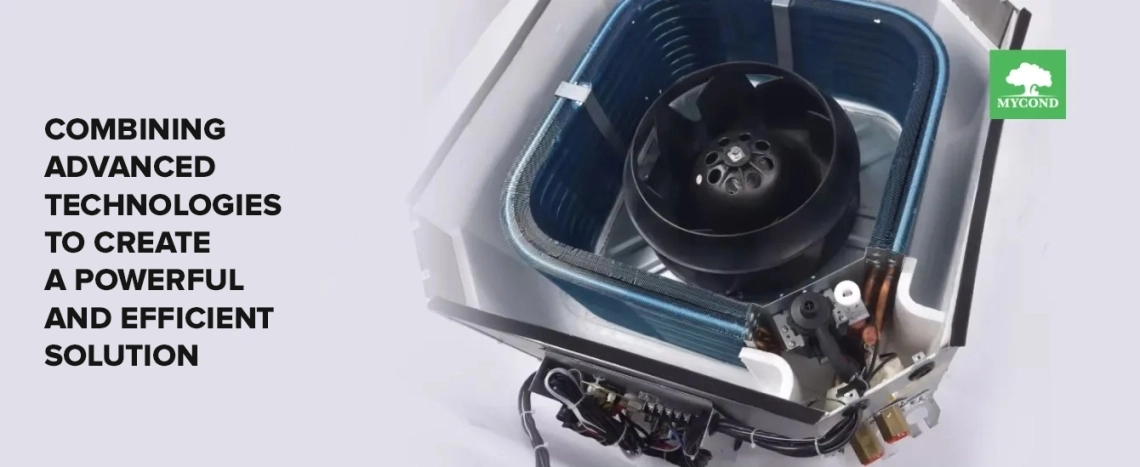

Hjulet er fremstillet i en enkeltcyklus støbeproces, uden svejsede samlinger mellem ventilatorbladene og den endelige/koniske plade, hvilket sikrer perfekt balance. En vibrationsdæmpende pude på navet reducerer støj og vibrationer fra hjulene og motoren. Hvert hjul er præcist afbalanceret til en tolerance på mindre end 0,5 mm/s.
Varmveksleren er lavet af kobberrør og aluminiumsplader med en beskyttende blå belægning, som sikrer høj varmeoverførselseffektivitet. Hver varmveksler er lækagetestet ved 16 bar (1,6 MPa).
Palletten er lavet af højdensitets skum polystyren ved hjælp af termoformningsteknologi, har en beskyttende PVC-belægning og er udstyret med en drænpumpe og et sikkerhedsfloatsystem.

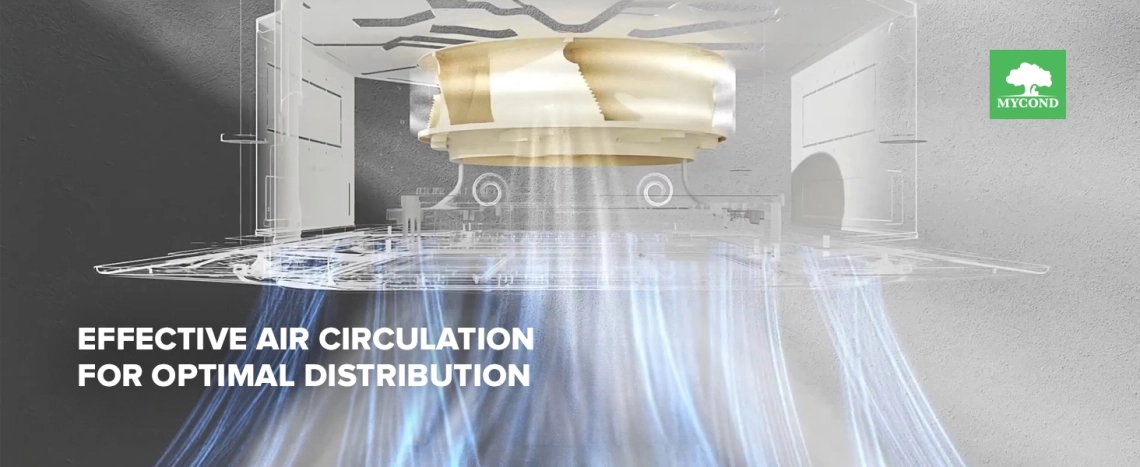

MyCond MCFK-A2/4 effektiv luftcirkulationsskema

Infrarød fjernbetjening*

Grundlæggende ventilatorstyring
Vægmonteret controller med Wi-Fi (MCKF-WK-B)**
Avanceret ventilatorstyring

^*i^{leveringsomfanget}
^**købt^separat

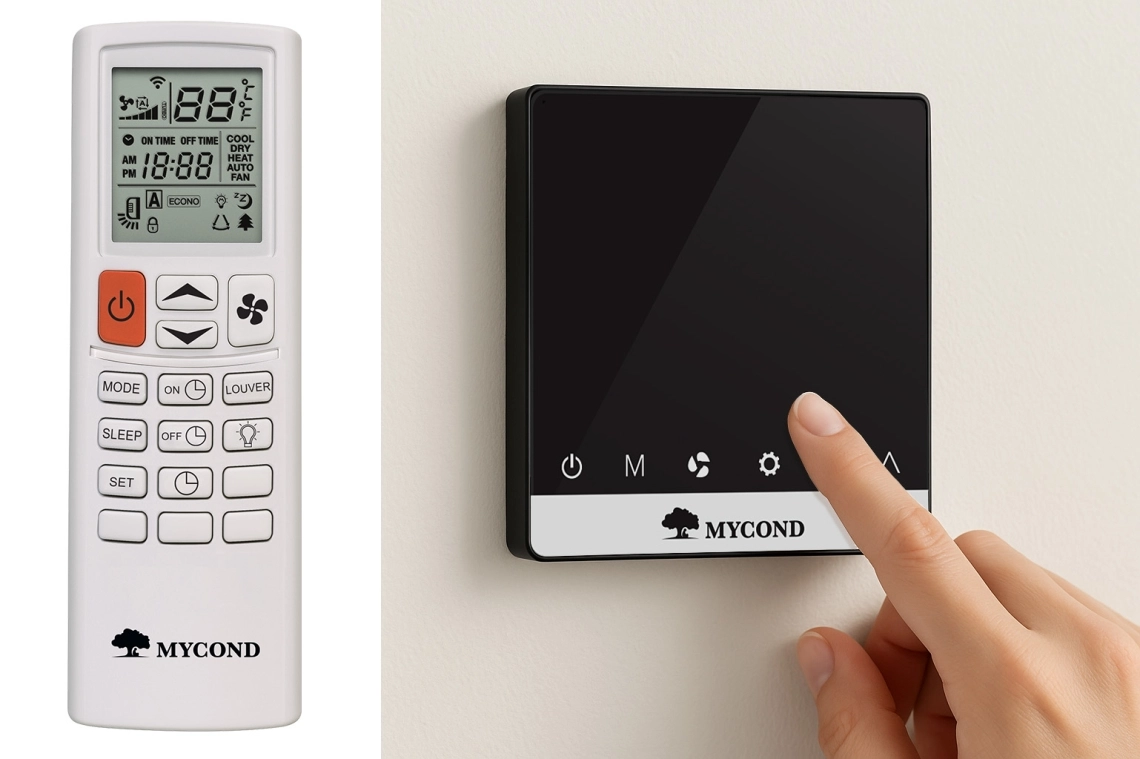

MyCond MCFK-A2/4 fjernbetjening og termostat

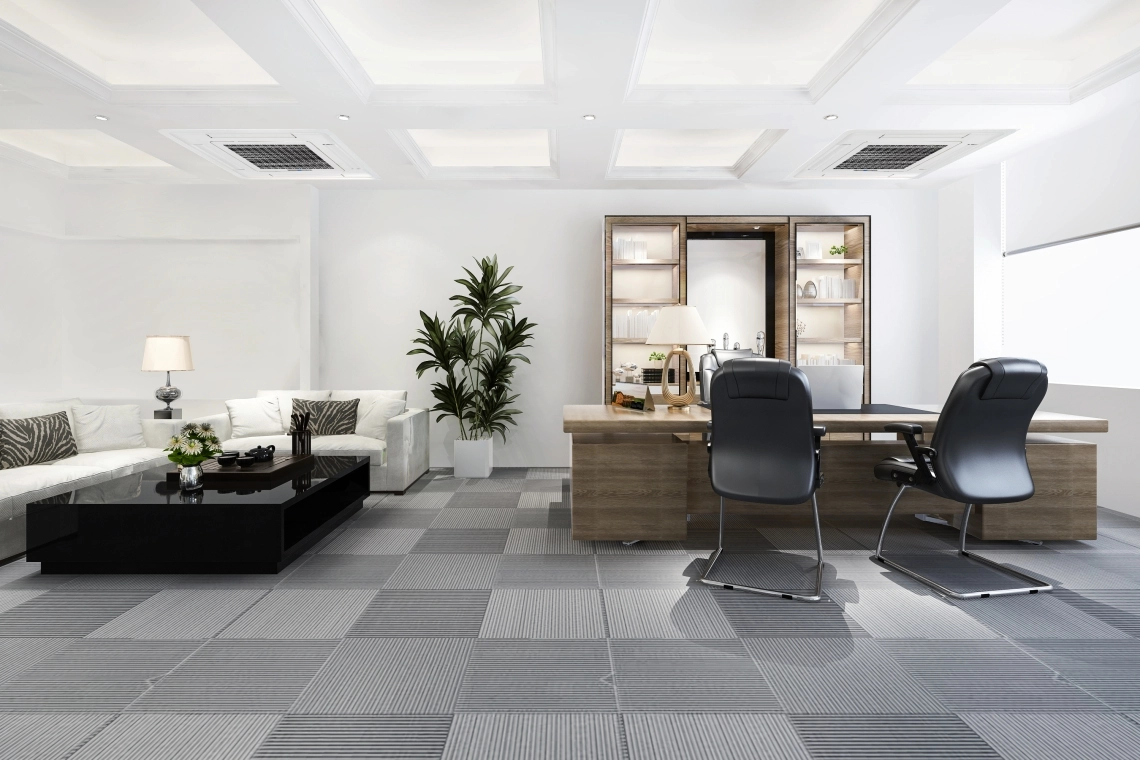

MyCond MCFK-A2/4 for komfort i kontorområder

2-rørs modeller

Tekniske specifikationer	Enheder	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Luftstrøm H/M/L	m³/time	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Total kølekapacitet H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Følsom kølekapacitet H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Total termisk effekt	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Strømforsyning	V/F/Hz	220/1/50
Ventilator og motor
Ventilatortype		Centrifugal ventilatorhjul
Ventilatorstørrelse		⌀315				⌀380
Motortype		AC motor
Indgangseffekt	W	39	52	62	68	76	96
IP-beskyttelsesklasse i motoren		IP20	IP20	IP20	IP20	IP20	IP20
Motorisolationsklasse		B	B	B	B	B	B
Spole detaljer
Rørmateriale		Kobberrør
Ydre diameter af røret	mm	Standard - 9.52
Rørt tykkelse	mm	0.3	0.3	0.3	0.3	0.3	0.3
Areal	m²	4.65	4.65	9.3	10.3	13.4	13.4
Spole størrelse (H*B)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Finmateriale		0.105 mm hydrophile krummer
Fin type		Lamelltype finner
Afstand mellem finner	mm	2	2	2	2	2	2
"Ryady-2" rørledningssystem		2	2	2	2	2	2
Cirkulation		2 ud af 2 ved udgangen				4 ud af 4 ved udgangen
Maksimalt arbejdstryk	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Forbindelse
INDGANG/UDGANG	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Dræn	mm	26	26	26	26	26	26
Enhedshus
Kroppens materiale		Galvaniseret stål
Materialetykkelse	mm	0.8	0.8	0.8	0.8	0.8	0.8
Drænrende		Højdensitets ekspanderet polystyren
Drænpumpe		Standard PSB-7 model med 700 mm løftehøjde (1200 mm løftehøjde valgfrit)
Isoleringsmateriale		XPE	XPE	XPE	XPE	XPE	XPE
Isoleringstykkelse	mm	5	5	5	5	5
Filter
Type		Primært filter
Materiale		ABC+nylon
Tykkelse		12	12	12		14	14
Størrelse	mm	350*333			12	430*407
For alle størrelser af blokpaneler
Nettostørrelse (HBD)	mm	68068030				83083030
Pakkestørrelse (HBD)	mm	72072075				86086075
Nettovægt/bruttovægt	kg	2.3/3.7				3.5/5.2
For alle blok-kropsdimensioner
Nettostørrelse (HBD)	mm	580580250				705705290
Pakkestørrelse (HBD)	mm	675675270				800800310
Nettovægt/bruttovægt	kg	17.7/19.3				21.5/23.8
Lydtryksniveau på en afstand af 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Enhedsvægt	kg	20	20	20	20	25	25

Tekniske specifikationer	Enheder	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Luftstrøm H/M/L	m³/time	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Total kølekapacitet H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Følsom kølekapacitet H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Total termisk effekt	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Strømforsyning	V/F/Hz	220/1/50
Ventilator og motor
Ventilatortype		Centrifugal ventilatorhjul
Ventilatorstørrelse		⌀380	⌀476			⌀530
Motortype		AC motor
Indgangseffekt	W	132	152	189	220	330
IP-beskyttelsesklasse i motoren		IP20	IP20	IP20	IP20	IP20
Motorisolationsklasse		B	B	B	B	B
Spole detaljer
Rørmateriale		Kobberrør
Ydre diameter af røret	mm	Standard - 9.52
Rørt tykkelse	mm	0.3	0.3	0.3	0.3	0.3
Areal	m²	13.4	19.7	19.7	19.7	27.1
Spole størrelse (H*B)	mm	225*43.3	250*43.3
Finmateriale		0.105 mm hydrophile krummer
Fin type		Lamelltype finner
Afstand mellem finner	mm	2	2	2	2	2
"Ryady-2" rørledningssystem		2	2	2	2	2
Cirkulation		4 ud af 4 ved udgangen		5 ud af 5 ved udgangen
Maksimalt arbejdstryk	MPa	1.6	1.6	1.6	1.6	1.6
Forbindelse
INDGANG/UDGANG	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Dræn	mm	26	26	26	26	26
Enhedshus
Kroppens materiale		Galvaniseret stål
Materialetykkelse	mm	0.8	0.8	0.8	0.8	0.8
Drænrende		Højdensitets ekspanderet polystyren
Drænpumpe		Standard PSB-7 model med 700 mm løftehøjde (1200 mm løftehøjde valgfrit)
Isoleringsmateriale		XPE	XPE	XPE	XPE	XPE
Isoleringstykkelse	mm	5	5	5	5	5
Filter
Type		Primært filter
Materiale		ABC+nylon
Tykkelse		14	14	14	14	14
Størrelse	mm	430*407	556*540			644*638
For alle størrelser af blokpaneler
Nettostørrelse (HBD)	mm	83083030	98098030			1140114030
Pakkestørrelse (HBD)	mm	86086075	1010101075			1170117075
Nettovægt/bruttovægt	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
For alle blok-kropsdimensioner
Nettostørrelse (HBD)	mm	706706290	832832290			960960290
Pakkestørrelse (HBD)	mm	800800310	925925310			10541054320
Nettovægt/bruttovægt	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Lydtryksniveau på en afstand af 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Enhedsvægt	kg	25	32	32	32	45.4

Nominelle testbetingelser:
Køling: indgangslufttemperatur +27 °C ST/+19.5 °C MT, indgangsvandtemperatur +7 °C, udgangsvandtemperatur +12 °C.
Opvarmning: indgangslufttemperatur +21 °C, indgangsvandtemperatur +60 °C, samme vandstrømningshastighed som ved køling.
Lydtryksniveau målinger foretages i et lydisoleret rum, med kontrolpunktet placeret 1,5 m under den lodrette akse af enheden.

4-rørs modeller

Tekniske specifikationer	Mål	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Luftstrøm (H/M/L)	m³/time	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Total kølekapacitet (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Total varmeudgang (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Motortype		Vekselstrømsmotor
Lydtryksniveau på en afstand af 1 m	dB	41	42	43	45	46	47	50	52	57	65
Strømforsyning V/F/Hz		230/1/50
Forbindelser (indgang/udgang)		ZG3/4” / ZG3/4”
Forbindelse (dræn)	mm	26
Ventilatorstørrelse		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Motors indgangseffekt	W	62	68	76	96	132	152	189	220	330	340
Nettovægt, blok-krop	kg	21	21	26	26	26	35	35	35	53	53

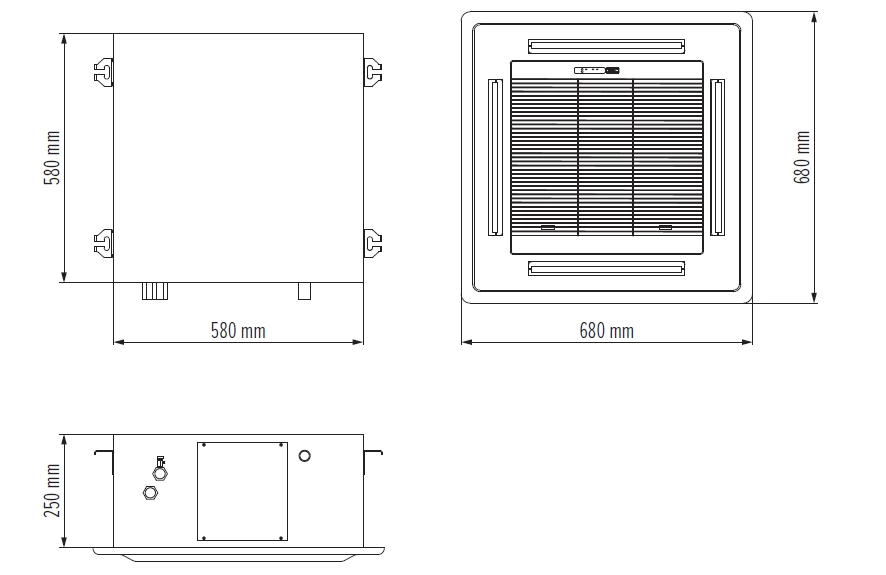

Nettostørrelse, blok-krop (HBD)	mm	580x580x250		705x705x290			832x832x290			980x980x290

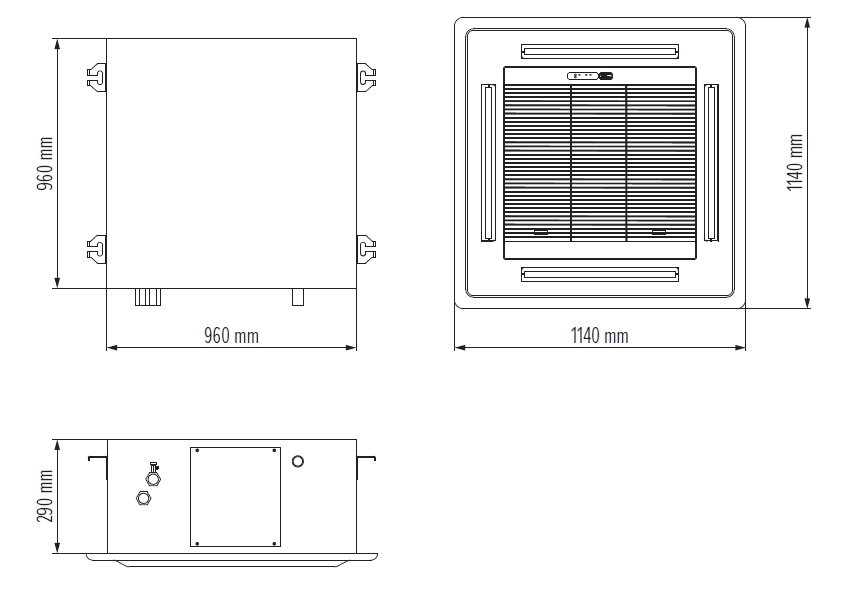

Nettostørrelse, paneler (HBD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
