2-vejs kassette

Det tynde, lette design passer nemt ind i små loftsrum. Tovejs luftfordeling er fantastisk til airconditioning af lange, smalle rum (f.eks. korridorer)
Kølekapacitet: 2.20 ... 14.0 kW
Varmeeffekt: 2.50 ... 16.0 kW

Ønsker du at købe eller har spørgsmål?
2-vejs kassette

Vigtige funktioner:

  • Tyndt design, kun 220 mm højt
  • Standard kondensafløbspumpe
  • Lydløs drift

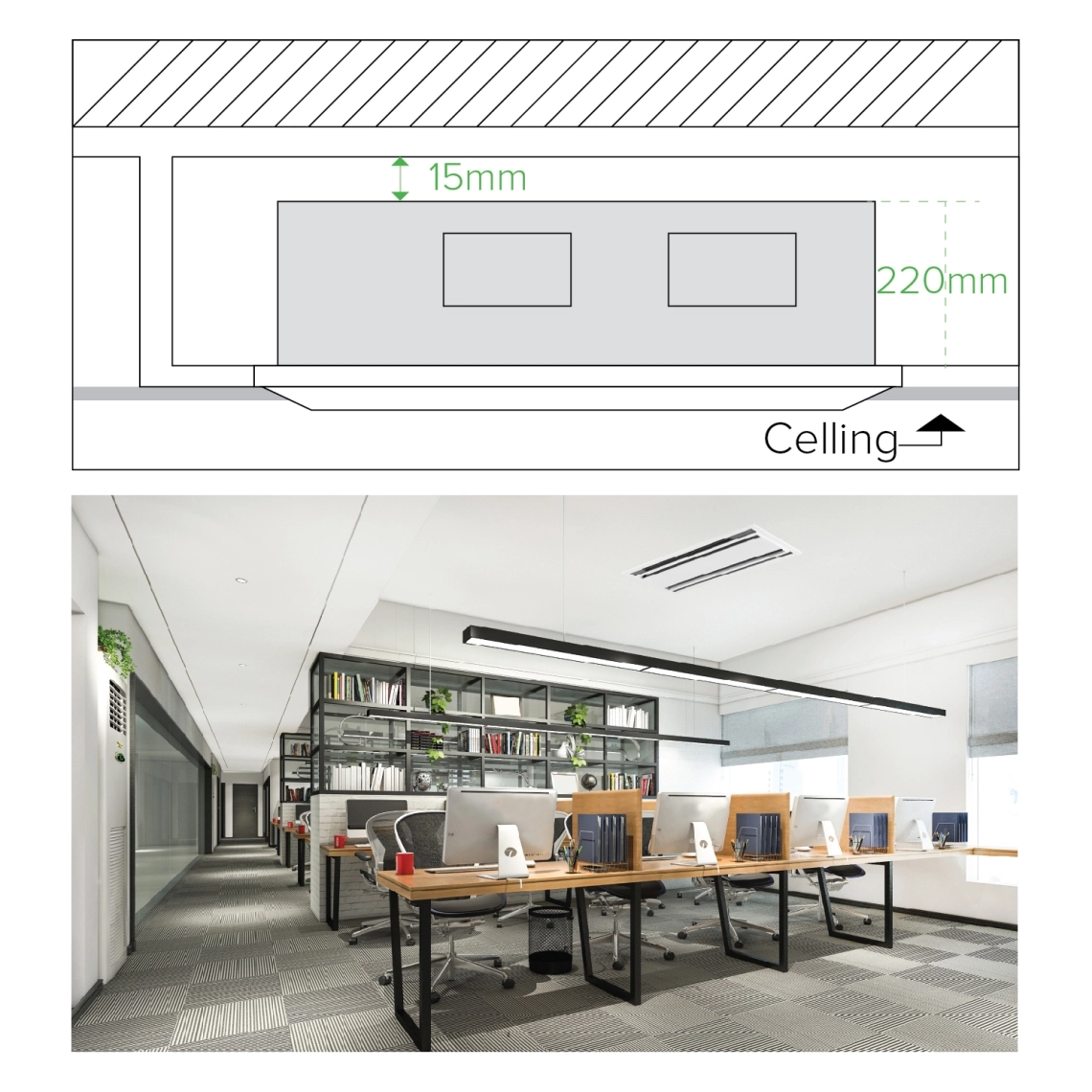

MyCond 2-vejs kassette kontorinstallation kompakt installationshøjde

Tyndt og let design til nem installation

Højden er kun 220 mm, hvilket reducerer begrænsningerne i installationspladsen. Letvægtsdesign for at forbedre installationskomforten.

Løft op til 750 mm

(fra loftsniveau) på grund af afløbspumpe med høj løftehøjde og stor kondensatmængde.

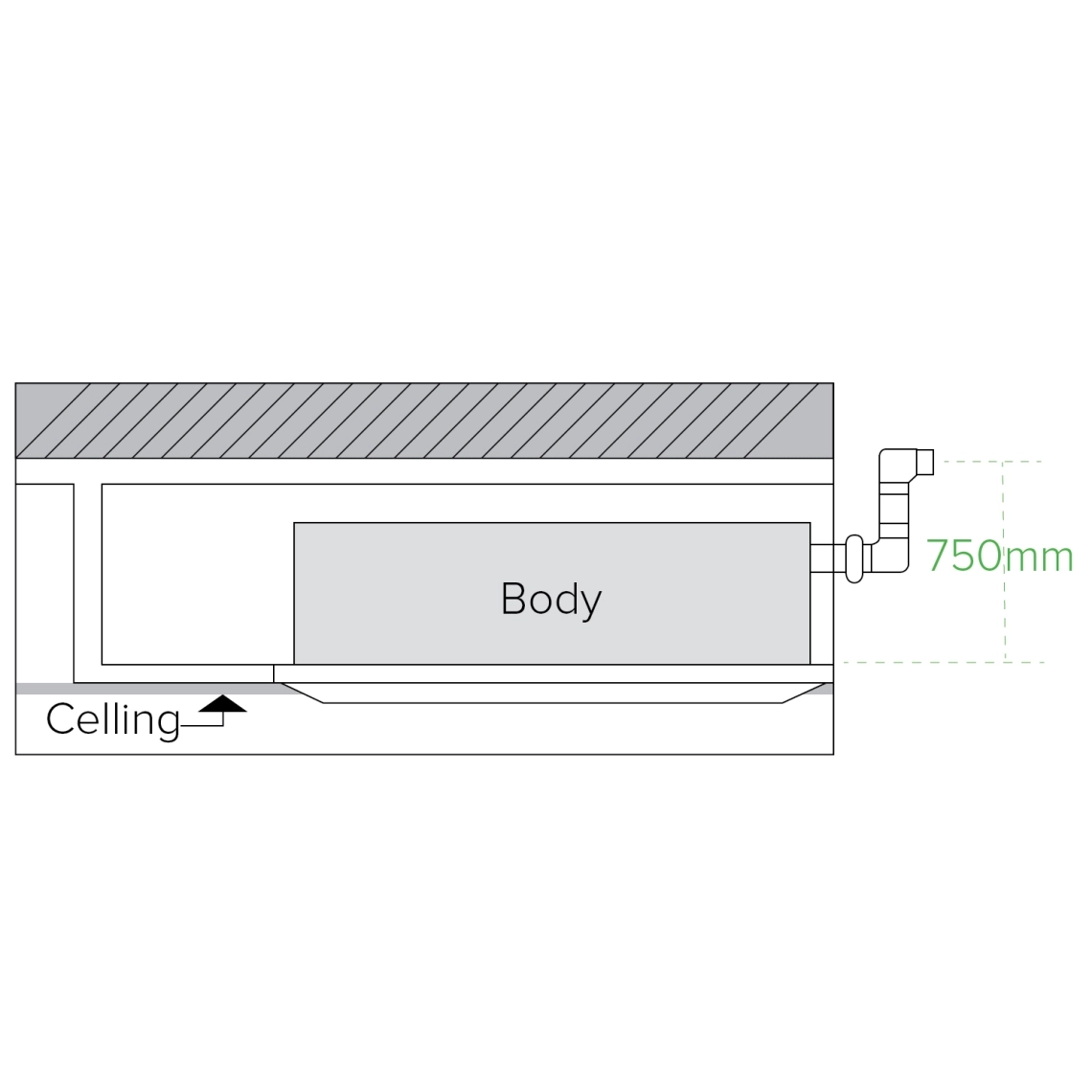

MyCond 2-vejs kassette installationshøjde for afløbstilslutning

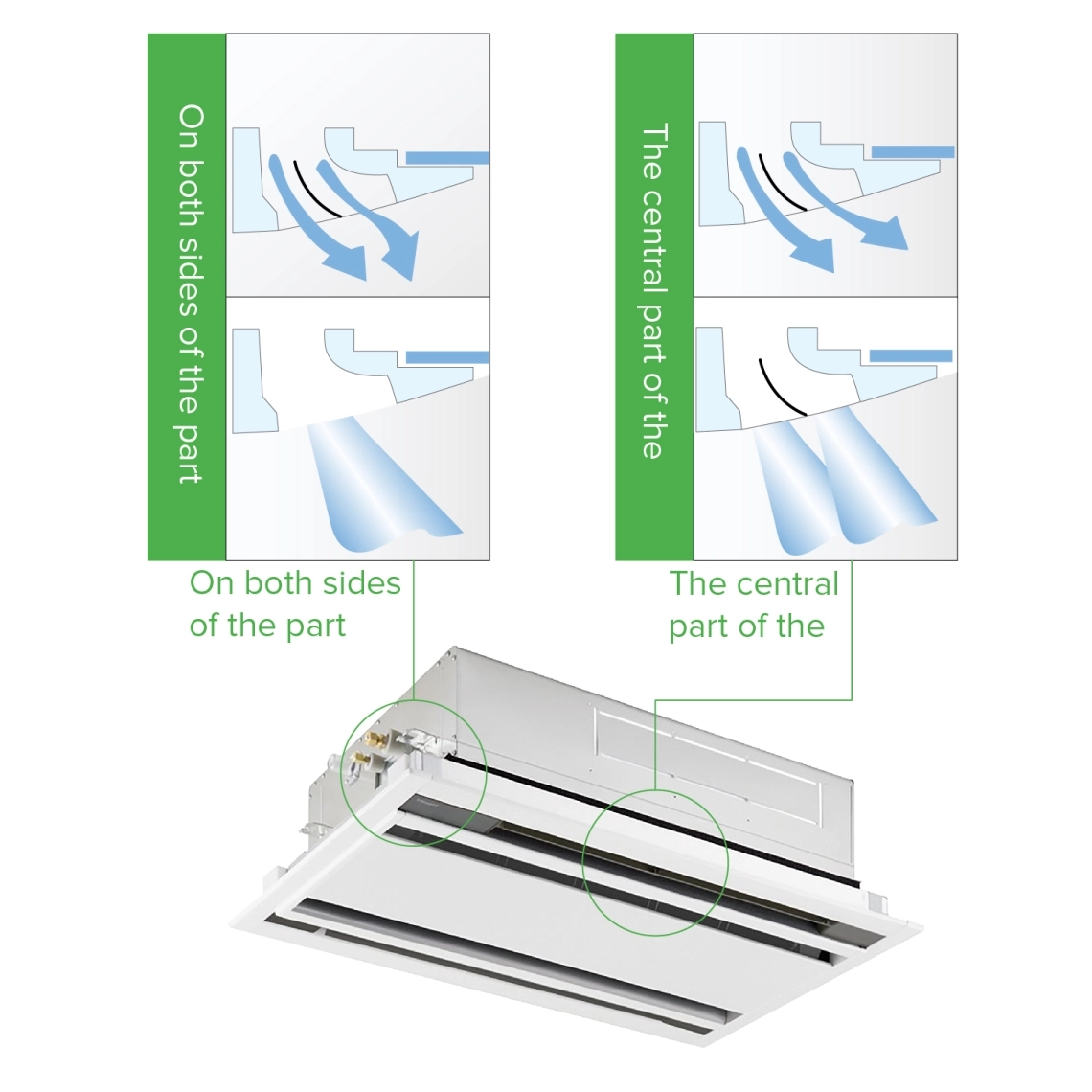

MyCond 2-vejs kassette optimerer luftstrømmene fra siderne og midten

Forebyggelse af snavs på loftet

Luftfordelingslamellerne er specielt designet, så luftstrømmen ikke rettes mod loftet og ikke forurener det.

L-formet fordamper

Øget varmeudvekslingsområde med kompakte dimensioner.

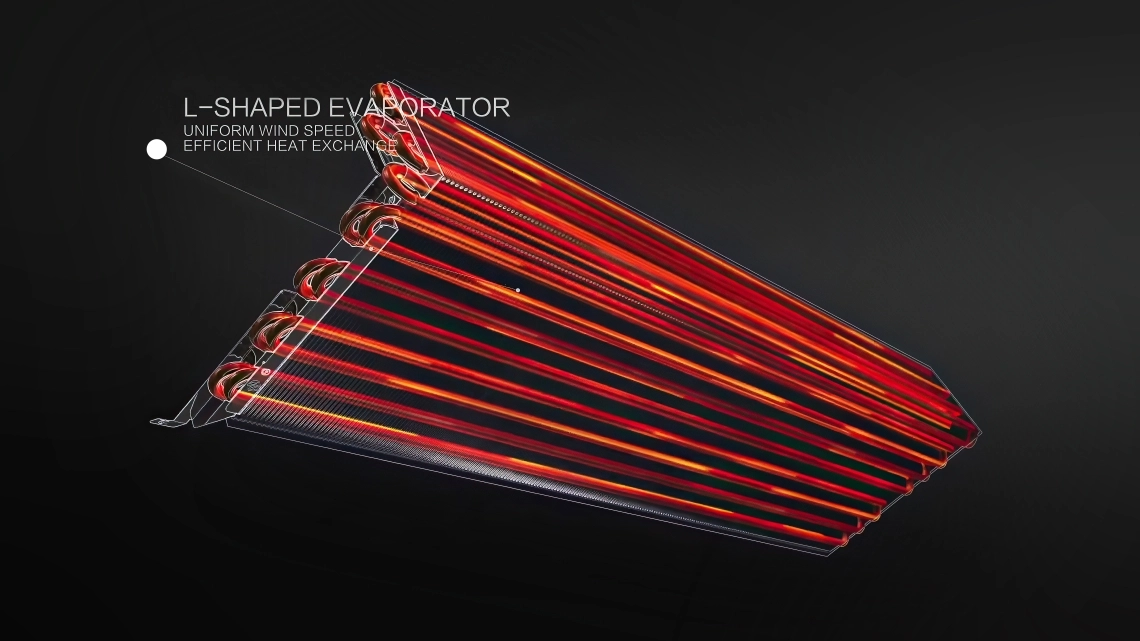

MyCond 2-vejs kassette L-formet varmeveksler til effektiv opvarmning

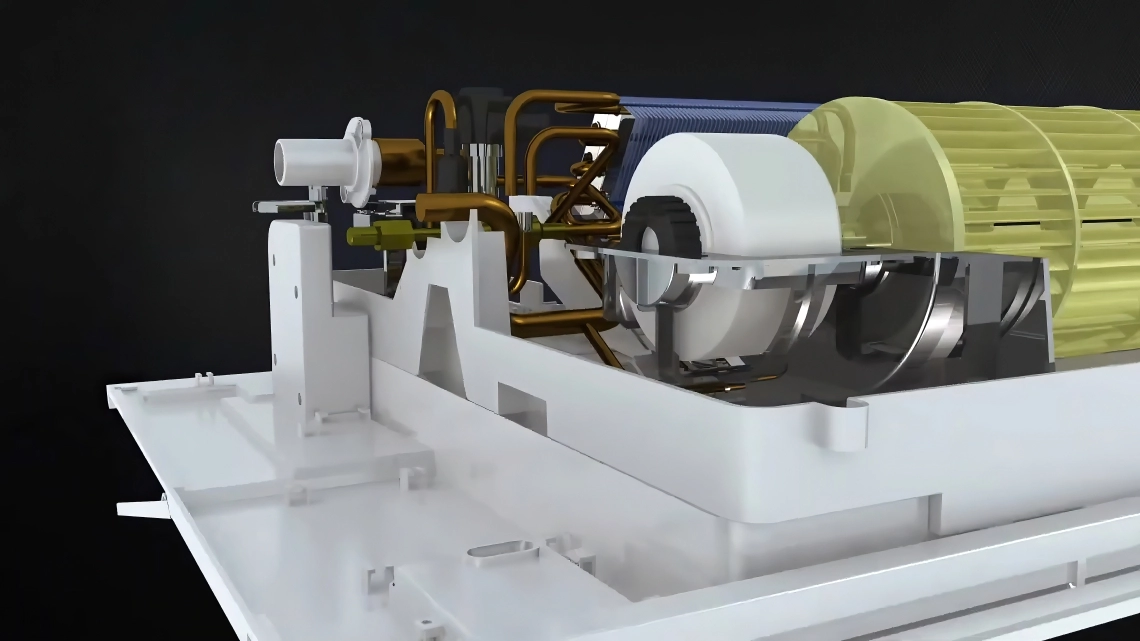

MyCond 2-vejs kassetteventilator og varmevekslerdesign

DC-blæsermotor

Strømbesparende og mere støjsvag drift Glidebanedesign Anti-stripping-krog.

Specifikationer Enheder MIBB-07X1EV1AD MIBB-09X1EV1AD MIBB-12X1EV1AD MIBB-16X1EV1AD MIBB-18X1EV1AD
Kapacitet
Køling kW 2,20 2,80 3,60 4,50 5,60
Opvarmning kW 2,50 3,20 4,00 5,00 6.,30
Elektriske parametre
Strømforsyning Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Ventilation
Luftstrøm (H/M/L) m3/h 840/700/550 840/700/550 840/700/550 840/700/550 840/700/550
Lydtryk
(H/M/L)
dB(A) 42/37/33 42/37/33 42/37/33 44/39/34 44/39/34
Lydeffekt
(H/M/L)
dB(A) 55/50/46 55/50/46 55/50/46 57/52/47 57/52/47
Installation - Dimensioner
Nettodimensioner
(BxDxH)
mm 817x620x220
Mål på den pakkede enhed
(BxDxH)
mm 1015x695x278
Netto/bruttovægt Kg 21,0/23,0 21,0/23,0 21,0/23,0 21,0/23,0 21,0/23,0
Ø Væskerør mm (tommer) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Gasrør mm (tommer) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2)
Panel
Model M2B-1055IB M2B-1055IB M2B-1055IB M2B-1055IB M2B-1055IB
Panelets nettodimensioner
(BxDxH)
mm 1055x680x68 1055x680x68 1055x680x68 1055x680x68 1055x680x68
Mål på panelemballage
(BxDxH)
mm 1110x720x161 1110x720x161 1110x720x161 1110x720x161 1110x720x161
Panel Netto/bruttovægt Kg 7,0/8,0 7,0/8,0 7,0/8,0 7,0/8,0 7,0/8,0
Specifikationer Enheder MIBB-24X1EV1AD MIBB-28X1EV1AD MIBB-30X1EV1AD MIBB-38X1EV1AD MIBB-48X1EV1AD
Køling kW 7.1 8 9 11.2 14
Opvarmning kW 8 9 10 12.5 16
Elektriske parametre
Strømforsyning Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Ventilation
Luftstrøm (H/M/L) m3/h 1000/850/700 1100/950/800 1500/1350/1110 1700/1450/1200 1950/1750/1350
Lydtryk
(H/M/L)
dB(A) 40/38/35 41/39/36 42/39/36 44/40/36 46/42/38
Lydeffekt
(H/M/L)
dB(A) 56/54/51 57/55/52 58/55/52 60/56/52 62/58/54
Installation - Dimensioner
Nettodimensioner
(BxDxH)
mm 1000x600x290 1400x600x290
Mål på den pakkede enhed
(BxDxH)
mm 1201x680x377 1601x680x377
Netto/bruttovægt Kg 34/41 45/54 45/54 45/54 45/54
Ø Væskerør mm (tommer) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8)
Ø Gasrør mm (tommer) 15.88 15.88 15.88 15.88 15.88
Panel
Model M2B-1560IB M2B-1560IB M2B-1560IB M2B-1560IB M2B-1560IB
Panelets nettodimensioner
(BxDxH)
mm 1160x665x60 1560x665x60 1560x665x60 1560x665x60 1560x665x60
Mål på panelemballage
(BxDxH)
mm 1244x748x159 1644x748x159 1644x748x159 1644x748x159 1644x748x159
Panel Netto/bruttovægt Kg 6.3/12 8/14.5 8/14.5 8/14.5 8/14.5

Dimensioner

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD

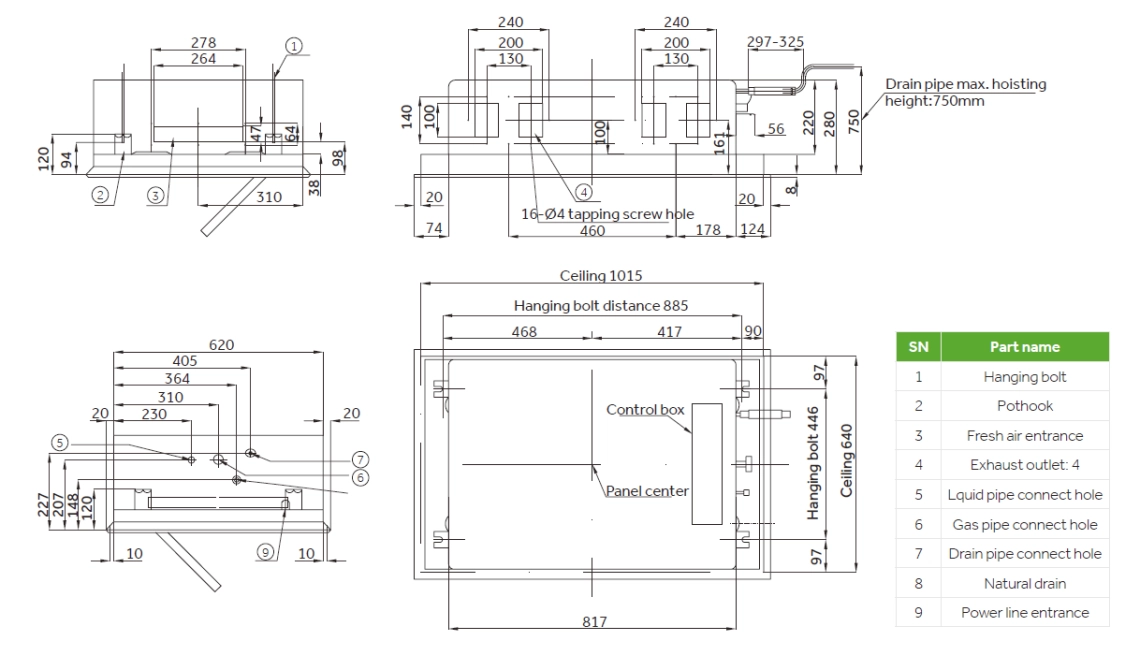

MyCond 2-vejs kassette overordnede dimensioner
